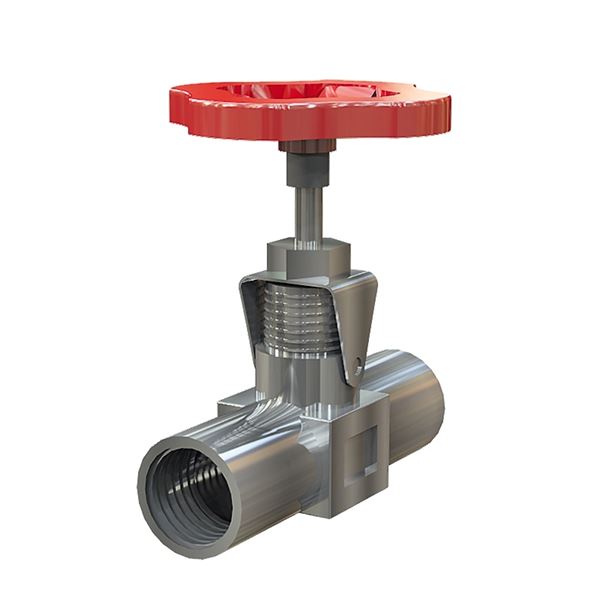

Nålventil för avstängning och reglering av ånga, gaser och vätskor. Försedd med låsbygel som hindrar packboxmuttern och spindeln från att lossna vid manövrering och vibrationer. Ventilerna har invändig spindelgängning med stigande spindel och ratt.
| Dimensionsområde (DN) | 8 - 15 |
|---|---|
| Tryckklass (PN) | 400 |
| Temperatur (°C) | 0 - 300 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1890B08 | 8 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/4 | 1/4 | 2024-12-23 | 730 SEK | |
| AT 1890B10 | 10 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 3/8 | 3/8 | 2024-12-23 | 760 SEK | |
| AT 1890B15 | 15 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/2 | 1/2 | 2024-12-23 | 800 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf
Märkning på produkt: DN, PN samt pil visande flödesriktning.

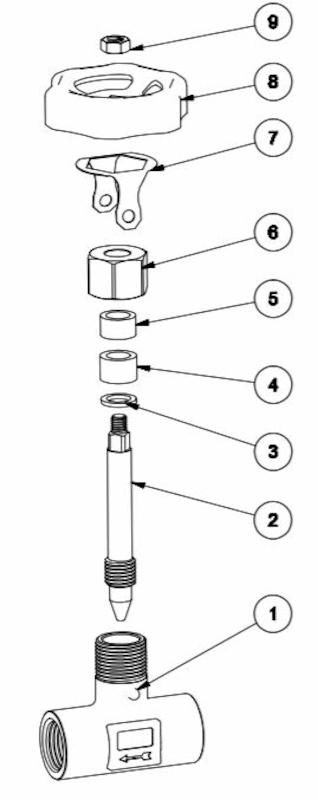

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4401) |
| 2 | Spindel | Syrafast stål AISI 316 (1.4401) |
| 3 | Packning | Syrafast stål AISI 316 (1.4401) |
| 4 | Gland | PTFE (polytetrafluoreten) |
| 5 | Bussning | Syrafast stål AISI 316 (1.4401) |
| 6 | Packboxmutter | Syrafast stål AISI 316 (1.4401) |
| 7 | Låsbygel | Syrafast stål AISI 316 (1.4401) |
| 8 | Handratt | |
| 9 | Mutter |
Dimensionsområde (DN): 8 - 15

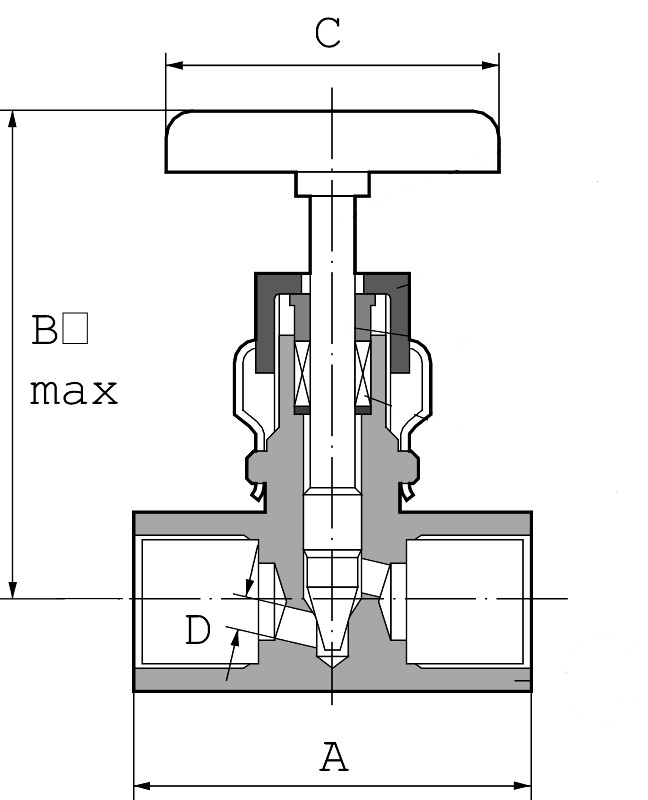

| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 8 | 59 | 82.8 | 58 | 0.487 |
| 10 | 59 | 82.8 | 58 | 0.487 |
| 15 | 59 | 82.8 | 58 | 0.487 |
Försedd med låsbygel som hindrar packboxmuttern och spindeln från att lossna vid manövrering och vibrationer. Ventilerna har invändig spindelgängning med stigande spindel och ratt.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4401)
Ingående material: Rostfritt stål, Gummi, Övrigt
Ingående materialkod: Syrafast stål AISI 316 (1.4401), PTFE (polytetrafluoreten)
Temperatur (°C): 0 - 300
Temperatur noteringar: 400bar @20C, 20bar @300C
Tryckklass (PN): 400
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010120 - Kägelventil
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Nålventil AT 1890B Produktdatablad (PDF-fil, 343 kB)
Produktdatablad (PDF-fil, 335 kB)
