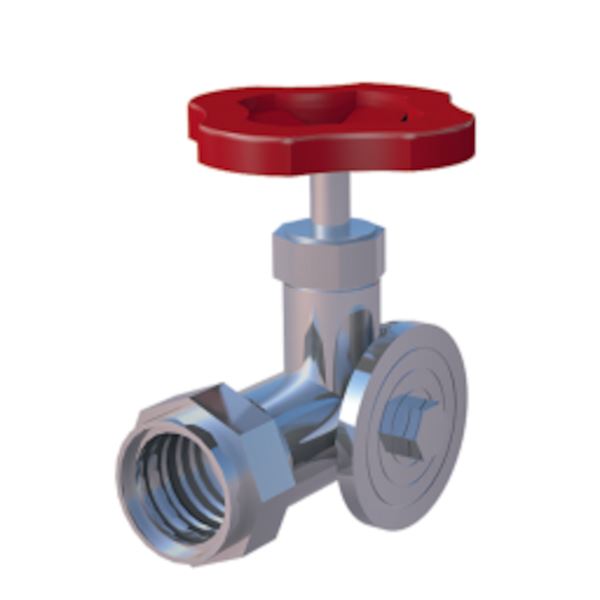

Kontrollmanometerventil med invändig/utvändig gänga i rostfritt stål. För avstängning och reglering av ånga, gaser och vätskor. Försedd med kontrollfläns och packboxmutter som hindrar spindeln från att lossna vid manövrering och vibrationer.
| Dimensionsområde (DN) | 10 - 15 |
|---|---|
| Temperatur (°C) | 0 - 300 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1894B10 | 10 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 3/8 | 3/8 | 2025-04-03 | 1 830 SEK | |
| AT 1894B15 | 15 | 400 | 0 - 300 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/2 | 1/2 | 2025-04-03 | 1 830 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Nålventil AT1894B, G..... med hus och spindel av rostfritt stål samt boxpackning av grafit. Invändig, utvändig gänga och kontrollfläns. PN 400.
AFS 2023:5, 8 paragraf, AFS 2016:1, 8 paragraf
Märkning på produkt: DN, PN
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4401) |
| 2 | Spindel | Syrafast stål AISI 316 (1.4401) |
| 3 | Packboxmutter | Syrafast stål AISI 316 (1.4401) |
| 4 | Boxpackning | Grafit |
Dimensionsområde (DN): 10 - 15

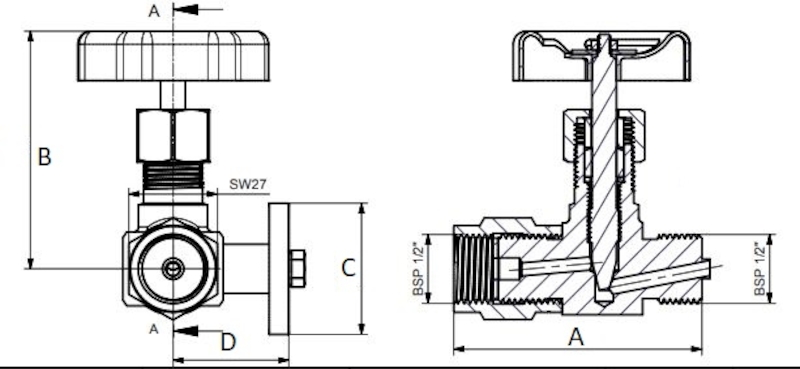

| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 10 | 64.5 | 79 | 40 | 35 | 0.487 |
| 15 | 75.5 | 79 | 40 | 35 | 0.487 |
Ventilerna har invändig och utvändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- respektive vänstergänga samt kontrollfläns.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4401)
Ingående material: Rostfritt stål, Övrigt
Ingående materialkod: Syrafast stål AISI 316 (1.4401), Grafit
Temperatur (°C): 0 - 300
Temperatur noteringar: 400bar @20C, 160bar@125C, 125bar@200C, 20bar @ 300C
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010120 - Kägelventil
BK04 kod: 20707 Kägelventiler
Möjlig montageposition: Vertikal, Horisontell
Enligt bruksanvisning. Ventil bör motioneras regelbundet.
Manometerventil AT 1894B Produktdatablad (PDF-fil, 310 kB)
