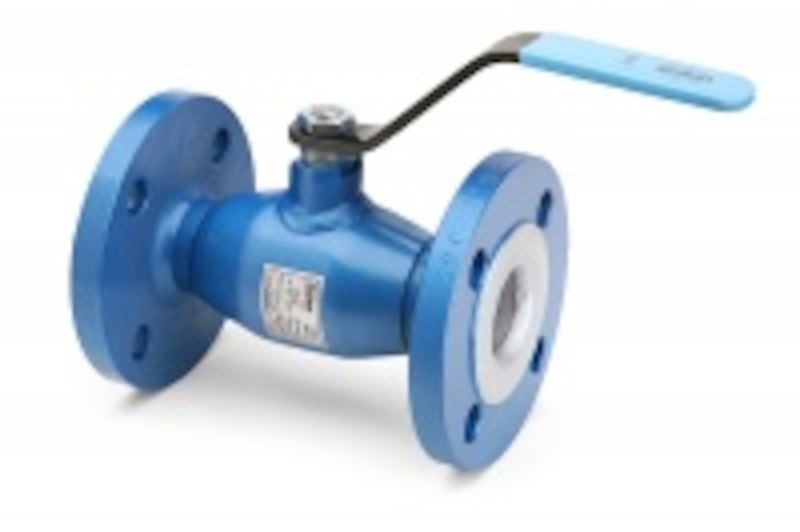

Kulventil AT 3592A

Kulventiler i flänsat utförande, kulans genomlopp är strypt en dimension. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.

Dimensionsområde (DN)	10 - 600
Tryckklass (PN)	25 - 40
Temperatur (°C)	-20 - 200
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3592S-080	80	25	-20 - 200	Flänsad EN1092	Spak	282	2025-02-04 Beställningsvara	4 280 SEK	Antal
AT 3592S-100	100	25	-20 - 200	Flänsad EN1092	Spak	452	2025-02-04 Beställningsvara	5 800 SEK	Antal
AT 3592S-125	125	25	-20 - 200	Flänsad EN1092	Spak	696	2025-02-04 Beställningsvara	9 000 SEK	Antal
AT 3592V-125	125	25	-20 - 200	Flänsad EN1092	Snäckväxel	696	2025-02-04 Beställningsvara	11 200 SEK	Antal
AT 3592S-150	150	25	-20 - 200	Flänsad EN1092	Spak	1104	2025-02-04 Beställningsvara	14 100 SEK	Antal
AT 3592V-150	150	25	-20 - 200	Flänsad EN1092	Snäckväxel	1104	2025-02-04 Beställningsvara	18 300 SEK	Antal
AT 3592V-200	200	25	-20 - 200	Flänsad EN1092	Snäckväxel	1521	2025-02-11 Beställningsvara	40 300 SEK	Antal
AT 3592V200PN16	200	16	-20 - 200	Flänsad EN1092	Snäckväxel	1521	2025-02-04 Beställningsvara	22 700 SEK	Antal

Produktinformation

Användningsområde

Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.

AMA-text

PSB.1 Kulventiler

För DN 10-150 med spak; Kulventil AT 3592S, DN ... Hus av stål med svetsändar, hög spindelhals för överisolering.
För DN 100-600 med växel; Kulventil AT 3592V, DN ... Hus av stål med svetsändar, hög spindelhals för överisolering.

Kvalitetssäkring

AFS 2016:1, AFS 2016:1, 8 paragraf

Fjärrvärme 25 bar:
Ventiler DN 10 t.o.m. 40 enl. AFS 2016:1 §8. Fluidgrupp 2.
Ventiler DN 50 t.o.m. 125 enl. AFS 2016:1 kategori I, CE-märkt. Fluidgrupp 2.
Ventiler DN 150 och 200 enligt AFS 2016:1, kategori II, CE-märkt. Fluidgrupp 2.
Ventiler DN 250 t.o.m. 400 enligt AFS 2016:1, kategori III, CE-märkt. Fluidgrupp 2.

Märkning på produkt: AT-nummer, DN, PN, tillverkningsbatch och tillverkningsår. CE

Mått och vikt

Dimensionsområde (DN): 10 - 600

DN	A	B	Nettovikt (kg)
80	280	215	14
100	300	223	22
125	325	252	25
150	350	290	32
200	400	312	56

Funktion och konstruktion

Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystem. Kulans genomlopp är strypt en dimension. Kulan är inspänd mellan två sätesringar av PTFE. Ventilen levereras som standard med ISO topp och hög spindelhals för överisolering. Spindelns överdel är därmed alltid synlig och inspekterbar. From DN300 är kulventilen dubbellagrad (trunnion mount).

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål P235GH (1.0345)

Ingående material: Rostfritt stål, Stål, Övrigt

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Stål P235GH (1.0345), PTFE (polytetrafluoreten)

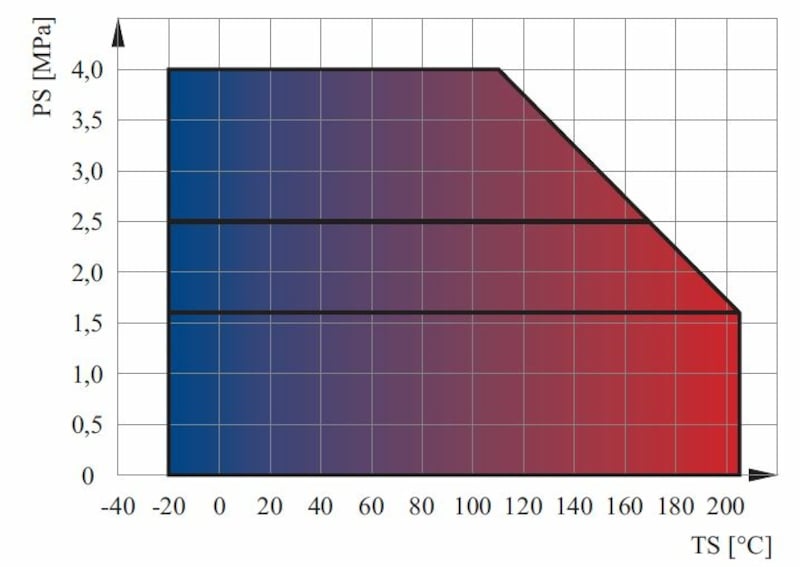

Temperatur (°C): -20 - 200

Tryckklass (PN): 25 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Kulventilen är i princip underhållsfri. Dock bör regelbunden, normalt med 6 månaders intervall, tillsyn och manöverkontroll göras för säker drift och funktion.
