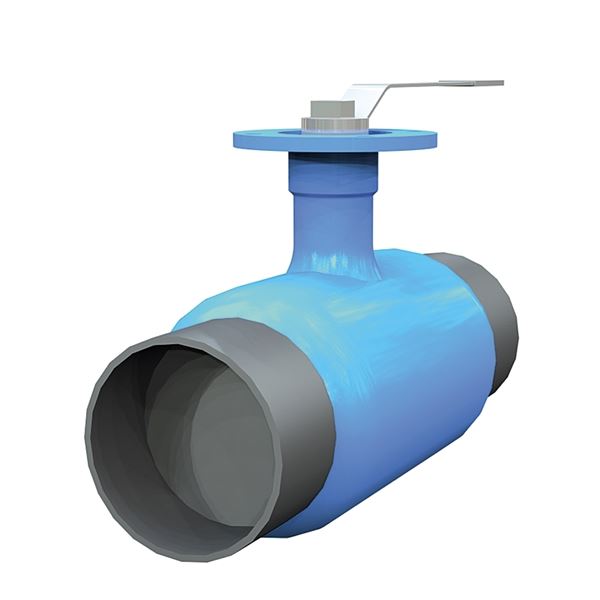

Helsvetsad rörkonstruktion med svetsändar, kulans genomlopp är strypt en dimension. Avpassade för direkt insvetsning i rörsystem. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.
| Dimensionsområde (DN) | 10 - 600 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | -20 - 204 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3590S-010 | 10 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 2024-11-25 | 710 SEK | ||
| AT 3590S-015 | 15 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 6 | 2024-11-25 | 710 SEK | |
| AT 3590S-020 | 20 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 15 | 2024-11-25 | 730 SEK | |
| AT 3590S-025 | 25 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 30 | 2024-12-10 | 900 SEK | |
| AT 3590S-032 | 32 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 41 | 2024-12-17 | 980 SEK | |
| AT 3590S-040 | 40 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 72 | 2024-11-25 | 1 160 SEK | |
| AT 3590S-050 | 50 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 104 | 2024-11-25 | 1 430 SEK | |
| AT 3590S-065 | 65 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 160 | 2024-11-25 | 2 220 SEK | |
| AT 3590S-080 | 80 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 282 | 2024-11-25 | 2 900 SEK | |
| AT 3590S-100 | 100 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 452 | 2024-11-25 | 3 770 SEK | |
| AT 3590V-100 | 100 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 452 | 2024-11-25 | 10 900 SEK | |
| AT 3590S-125 | 125 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 696 | 2024-11-25 | 6 800 SEK | |
| AT 3590V-125 | 125 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 696 | 2024-11-25 | 13 600 SEK | |
| AT 3590S-150 | 150 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 1104 | 2024-11-25 | 11 100 SEK | |
| AT 3590V-150 | 150 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 1104 | 2024-11-25 | 16 700 SEK | |
| AT 3590V-200 | 200 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 1521 | 2024-11-25 | 21 800 SEK | |
| AT 3590V-250 | 250 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 2784 | 2024-11-25 | 42 000 SEK | |
| AT 3590V-300 | 300 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 4641 | 2024-11-25 | 91 800 SEK | |
| AT 3590V-350 | 350 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 7853 | 2025-01-17 | 159 950 SEK | |
| AT 3590A-300 | 300 | 25 | -20 - 200 | ISO 1127, svetsända | Fri axel | 4641 | 2024-12-19 | 70 500 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra…
Välj
Pneumatiskt manöverdon för on-off och reglering av kulventiler, vridspjäll eller där 90° vridning erfordras.
Välj
Pneumatiskt enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där…
Välj
Elektriskt manöverdon för on/off av kulventiler, vridspjäll eller där 90° vridning krävs.
VäljAvstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.
PSB.1 Kulventiler
För DN 10-150 med spak; Kulventil AT 3590S, DN ... Hus av stål med svetsändar, hög spindelhals för överisolering.
För DN 100-600 med växel; Kulventil AT 3590V, DN ... Hus av stål med svetsändar, hög spindelhals för överisolering.
Kulventil AT 3591S med spak, DN ... Hus av stål med en svetsända och en inv. gängad anslutning, spindelhals avpassad för överisolering.
PED 2014/68/EU
Produkten är CE-märkt
Fjärrvärme 25 bar:
Ventiler DN 10 t.o.m. 40 enl. AFS 2016:1 §8. Fluidgrupp 2.
Ventiler DN 50 t.o.m. 125 enl. AFS 2016:1 kategori I, CE-märkt. Fluidgrupp 2.
Ventiler DN 150 och 200 enligt AFS 2016:1, kategori II, CE-märkt. Fluidgrupp 2.
Ventiler DN 250 t.o.m. 400 enligt AFS 2016:1, kategori III, CE-märkt. Fluidgrupp 2.
Märkning på produkt: DN, PS, material i tryckbärande delar, tillverkningsår och månad, AT-nr anges på ventilens märkskylt.
Byggvarubedömning: Accepteras
BVB ID: 143021
SundaHus: A
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus/svetsändar | Stål P235GH (1.0345) |
| 2 | Kula | Rostfritt stål 304 (1.4301) |
| 3 | Sätesringar/spindeltätningar | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 10 - 600

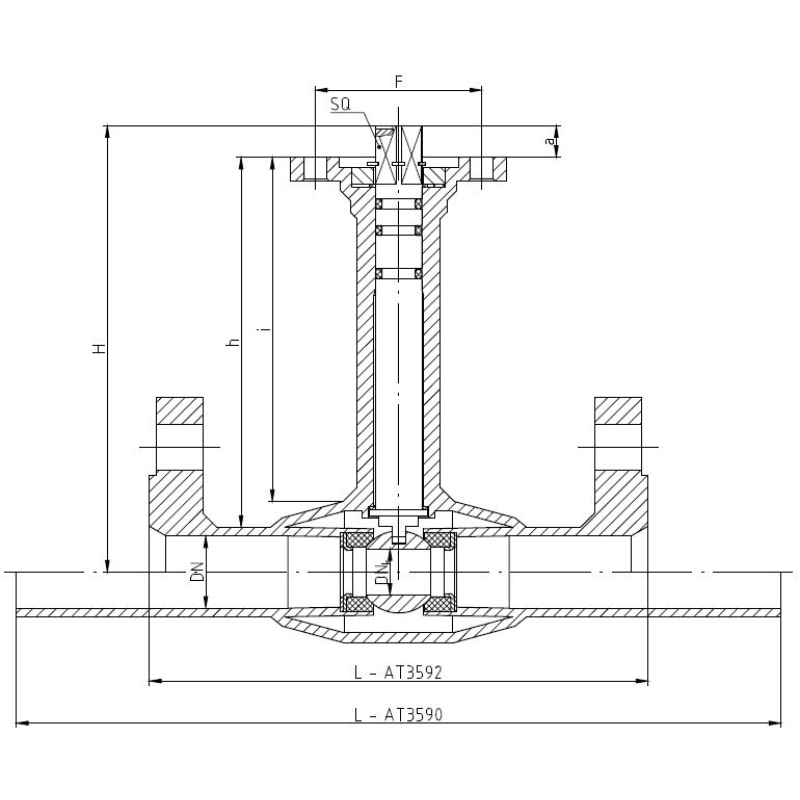

| DN | L | H | h | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 0.6 | |||
| 15 | 230 | 129 | 109 | 0.6 |
| 20 | 230 | 134 | 111 | 1 |
| 25 | 230 | 138 | 111 | 1 |
| 32 | 260 | 142 | 111 | 1.4 |
| 40 | 260 | 145 | 111 | 2 |
| 50 | 300 | 151 | 111 | 2.4 |
| 65 | 300 | 158 | 108 | 3.5 |
| 80 | 300 | 215 | 151 | 5.5 |
| 100 | 325 | 223 | 147 | 8.2 |
| 125 | 325 | 240 | 152 | 17 |
| 150 | 350 | 290 | 179 | 20 |
| 200 | 390 | 312 | 176 | 42 |
| 250 | 520 | 349 | 187 | 73 |
| 300 | 620 | 352 | 149 | 172 |
| 350 | 850 | 382 | 163 | 250 |
Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystem. Kulans genomlopp är strypt en dimension. Kulan är inspänd mellan två sätesringar av PTFE. Ventilen levereras som standard med ISO topp och hög spindelhals för överisolering. Spindelns överdel är därmed alltid synlig och inspekterbar. From DN300 är kulventilen dubbellagrad (trunnion mount).
Huvudmaterial: Stål
Huvudmaterialkod: Stål P235GH (1.0345)
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Rostfritt stål 304 (1.4301), Stål P235GH (1.0345), PTFE (polytetrafluoreten)

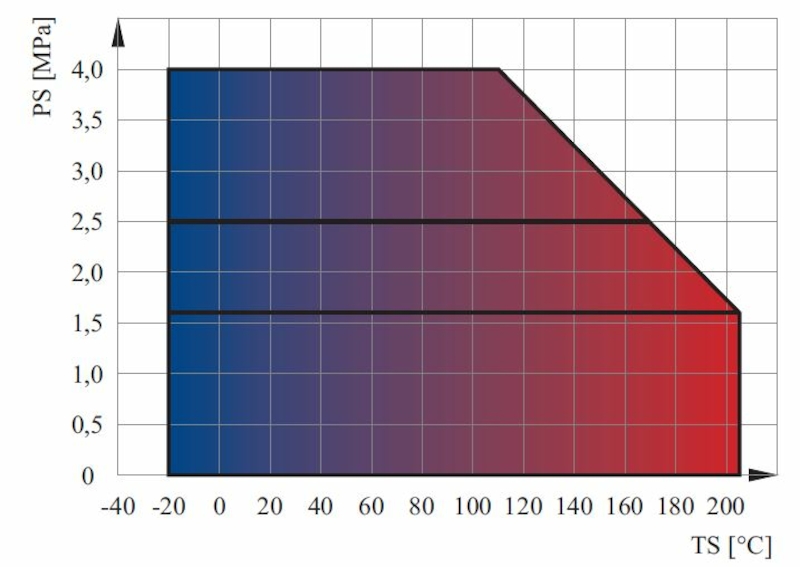

Temperatur (°C): -20 - 204
Tryckklass (PN): 25 - 40
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/09bc9811-07f2-46ff-8f70-cbe49788ac1f
Produktens färg: RAL 5005 - Signalblå
| DN | Erfordrat moment (Nm) | Tryckklass (PN), från | KVS | Spindeltyp | Mått på spindel |
|---|---|---|---|---|---|
| 10 | 25 | ||||
| 15 | 3 | 25 | 6 | Diagonal fyrkant | 11x11mm |
| 20 | 4 | 25 | 15 | Diagonal fyrkant | 11x11mm |
| 25 | 7 | 25 | 30 | Diagonal fyrkant | 11x11mm |
| 32 | 16 | 25 | 41 | Diagonal fyrkant | 11x11mm |
| 40 | 25 | 25 | 72 | Diagonal fyrkant | 11x11mm |
| 50 | 48 | 25 | 104 | Diagonal fyrkant | 11x11mm |
| 65 | 68 | 25 | 160 | Diagonal fyrkant | |
| 80 | 93 | 25 | 282 | Diagonal fyrkant | 19x19mm |
| 100 | 173 | 25 | 452 | Diagonal fyrkant | 19x19mm |
| 125 | 331 | 25 | 696 | Diagonal fyrkant | 19x19mm |
| 150 | 505 | 25 | 1104 | Diagonal fyrkant | 27x27mm |
| 200 | 931 | 25 | 1521 | Diagonal fyrkant | 27x27mm |
| 250 | 2033 | 25 | 2784 | Diagonal fyrkant | 27x27mm |
| 300 | 1971 | 25 | 4641 | Diagonal fyrkant | 36x36mm |
| 350 | 2707 | 25 | 7853 | Diagonal fyrkant | 36x36mm |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen kan monteras i valfritt läge, oberoende av mediets strömningsriktning. Insvetsning ska utföras med kulan i helt öppet läge. Vid gassvetsning är det speciellt viktigt att ventilhuset samtidigt kyls så att inte sätesringarna skadas. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
