För avstängning mellan varmvattenpanna och säkerhetsventilen i ett slutet värmesystem. För avstängning mellan varmvattenpanna och säkerhetsrör i ett öppet system.
| Dimensionsområde (DN) | 32 - 150 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 110 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3485-32-20 | 32 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 43 | 2025-01-14 | 14 500 SEK | |
| AT 3485-40-25 | 40 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 64 | 2025-01-14 | 17 400 SEK | |
| AT 3485-50-32 | 50 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 100 | 2025-01-14 | 19 400 SEK | |
| AT 3485-65-32 | 65 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 160 | 2025-01-14 | 19 700 SEK | |
| AT 3485-80-40 | 80 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 280 | 2025-01-14 | 27 800 SEK | |
| AT 3485-100-50 | 100 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 450 | 2025-01-14 | 30 600 SEK | |
| AT 3485-125-65 | 125 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 690 | 2025-01-14 | 46 000 SEK | |
| AT 3485-150-80 | 150 | 16 | -10 - 110 | ISO 1127, svetsända | Spak | 1100 | 2025-01-14 | 52 000 SEK |
För avstängning mellan varmvattenpanna och säkerhetsventilen i ett slutet värmesystem. För avstängning mellan varmvattenpanna och säkerhetsrör i ett öppet system.
PSC.1 Växelventiler

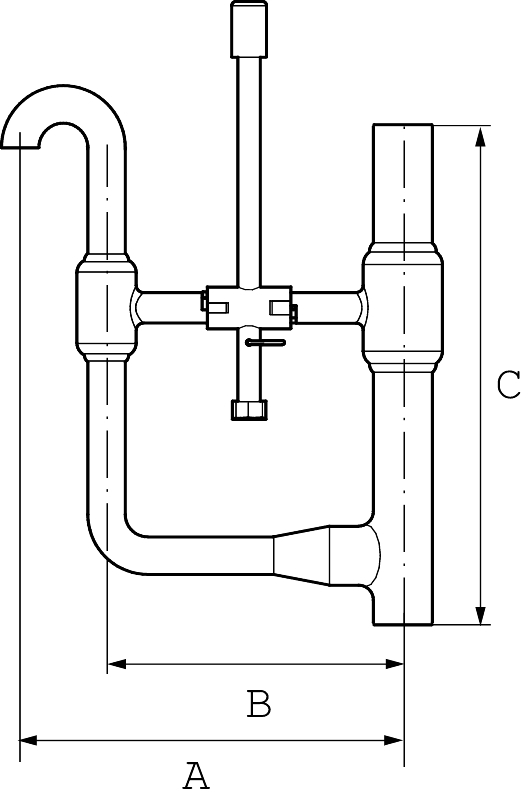

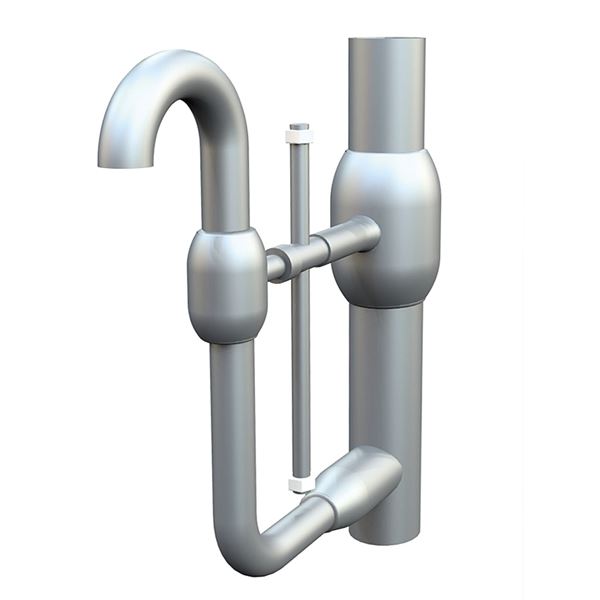

Växelventil AT 3485. Hus av stål med svetsändar PN 16.
Uppfyller funktionskraven enligt AFS 2002:1 och VVA 1993.
Är kontrollberäknad och godkänd av Inspecta.

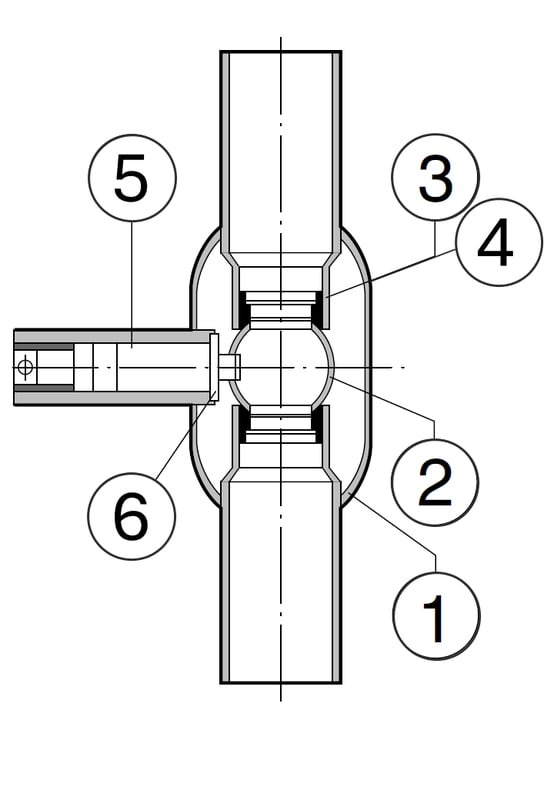

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus/svetsändar | Stål (Rst 37.2) (1.0038) |
| 2 | Kula | Rostfritt stål 304 (1.4301) |
| 3 | Tätningar i genomlopp, sätesringar | Kolfylld PTFE |
| 4 | Tätningar i genomlopp, stödring | Rostfritt stål 304 (1.4301) |
| 5 | Spindel | Rostfritt stål 303 (1.4305) |
| 6 | Spindeltätning | Kolfylld PTFE |
Dimensionsområde (DN): 32 - 150
Vid normal driftsituation är huvudventilen fullt öppen medan dräneringsventilen är helt stängd. Vid stängning av huvudventilen öppnas samtidigt dräneringsventilen och pannan är avsäkrad mot atmosfären. Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystemet. Kulan är inspänd mellan två sätesringar av kolfyld PTFE. Fjäder-ringen bakom sätesringen pressar respektive avlastar kulan när tryck- och temperaturdifferenser uppträder över ventilen.
Huvudmaterial: Stål
Huvudmaterialkod: Stål (Rst 37.2) (1.0038)
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Rostfritt stål 304 (1.4301), Stål (Rst 37.2) (1.0038), Kolfylld PTFE
Materialnotering: Rostfritt stål 1.4305
Temperatur (°C): -10 - 110
Tryckklass (PN): 16
Anslutning: ISO 1127, svetsända
Insvetsning skall utföras med kulan i helt öppet läge. Vid gassvetsning är det speciellt viktigt att ventilhuset samtidigt kyls så att inte sätesringarna skadas.
Regelbunden tillsyn och manöverkontroll skall göras för säker drift och funktion.
3485-_PDS_1_5.pdf (PDF-fil, 117 kB)
