Kulventiler av rostfritt stål/PTFE med fullt genomlopp, svetsändar och fästfläns för manöverdon. Lämplig att automatisera. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
| Dimensionsområde (DN) | 10 - 100 |
|---|---|
| Tryckklass (PN) | 63 |
| Temperatur (°C) | -29 - 180 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3534S10 | 10 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 2025-02-24 | 890 SEK | ||
| AT 3534S15 | 15 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 36 | 2025-02-24 | 1 150 SEK | |
| AT 3534S20 | 20 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 59 | 2025-02-24 | 1 440 SEK | |
| AT 3534S25 | 25 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 90 | 2025-02-24 | 1 920 SEK | |
| AT 3534S32 | 32 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 159 | 2025-02-24 | 2 590 SEK | |
| AT 3534S40 | 40 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 230 | 2025-02-24 | 3 710 SEK | |
| AT 3534S50 | 50 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 418 | 2025-02-24 | 5 100 SEK | |
| AT 3534S65 | 65 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 725 | 2025-02-24 | 9 800 SEK | |
| AT 3534S80 | 80 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 1098 | 2025-02-24 | 12 600 SEK | |
| AT 3534S100 | 100 | 63 | -29 - 180 | ISO 1127, svetsända | Låsbar spak | 1768 | 2025-02-24 | 19 600 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra…
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där…
VäljAnvänds för avstängning av de flesta vätskor och gaser som förekommer i processindustrin.
PSB.1 Kulventiler

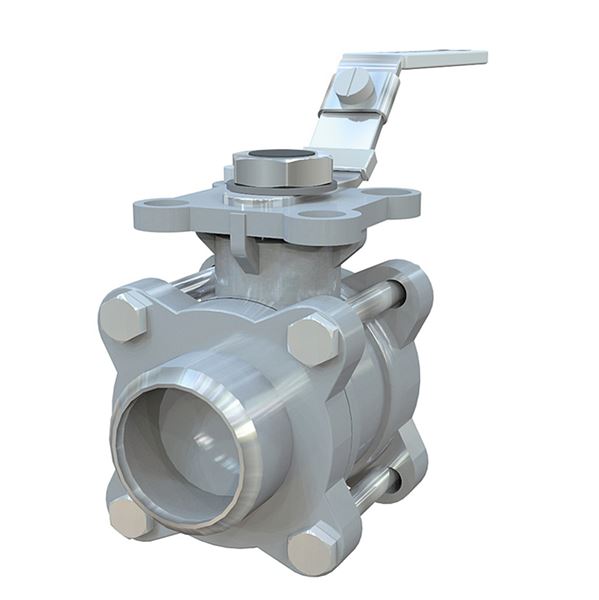

Kulventil i rostfritt stål AT 3534... , med fullt genomlopp, svetsändar och spak i rostfritt stål.
PED 2014/68/EU, AFS 2016:1, AFS 2016:1, 8 paragraf, ATEX 94/9/EG, SIL3
Produkten är CE-märkt
Ventilerna uppfyller kraven i PED, AFS 2016:1, direktivet för tryckbärande anordningar, enligt kategori III, fluidgrupp 1 och 2. Dimensioner t.o.m. DN 25 uppfyller §8 i PED, AFS 2016:1. ATEX zon 1 och 21 (ATEX 94/9 II GDc IIA & IIB) Design EN12516-1, testad enligt EN12266-1, anslutning enligt DIN3239 del 1 och2 , inbyggnadsmått enligt DIN3202M3/S13, bultar enligt ISO3506.
Märkning på produkt: Fabrikat, DN, PN, materialkod,
Byggvarubedömning: Accepteras
BVB ID: 109939
SundaHus: C-

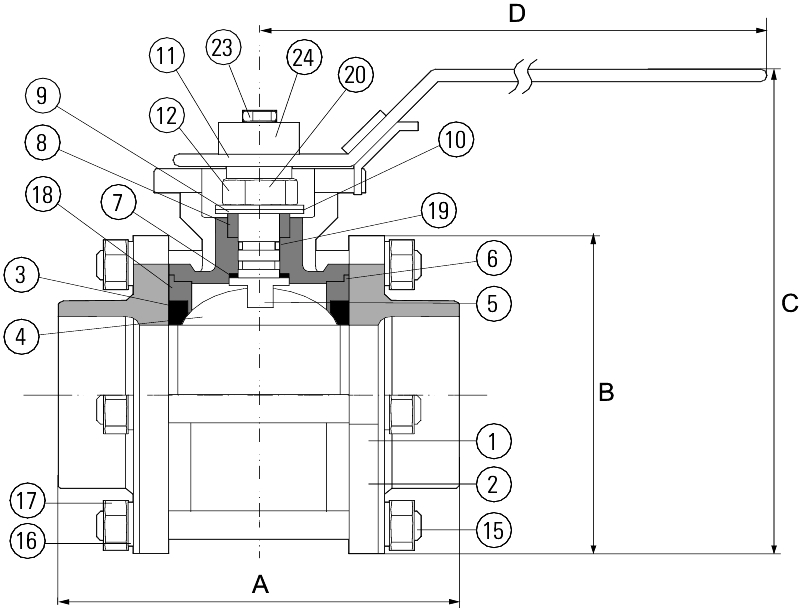

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4408, CF8M) |
| 2 | Ändstycke | Syrafast stål AISI 316 (1.4408, CF8M) |
| 3 | Sätespackningar | PTFE (polytetrafluoreten) |
| 4 | Kula | Syrafast stål AISI 316 (1.4408, CF8M) |
| 5 | Spindel | Syrafast stål AISI 316 (1.4408, CF8M) |
| 6 | Hus/spindelpackning | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 10 - 100
| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 75 | 110 | 0.6 | |
| 15 | 75 | 110 | 0.6 | |
| 20 | 90 | 110 | 0.8 | |
| 25 | 100 | 135 | 1.5 | |
| 32 | 110 | 135 | 1.9 | |
| 40 | 125 | 165 | 3 | |
| 50 | 150 | 165 | 4.5 | |
| 65 | 190 | 240 | 10 | |
| 80 | 220 | 240 | 15 | |
| 100 | 270 | 240 | 25 |
Kvalitetsventil, gjutna i rostfritt stål med fire-safe design och låsbart handtag. Tredelad kulventil. Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag. Monteringsfläns enligt ISO 5211 för manöverdon. Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316 (1.4401), Syrafast stål AISI 316 (1.4408, CF8M)

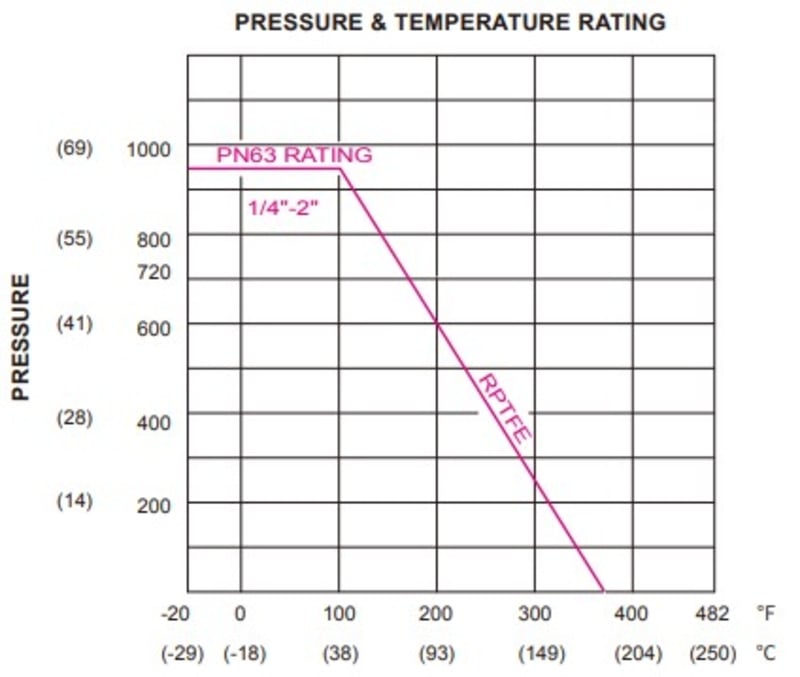

Temperatur (°C): -29 - 180
Tryckklass (PN): 63
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ingen demontering eller packningsbyte i samband med insvetsning. kulan skall dock stå fullt öppen. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
