Hög ventilhals, fullt genomlopp, PN 16, slätändar för presskopplingar och stålhandtag. Kulventiler av avzinkningshärdig blyfri mässing (under 0,1%). Packbox i grafit. För varmt och kallt tappvatten, värme och köldbärarsystem, luft och neutrala gaser.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3716-12 | 10 | 16 | 0 - 150 | Presskoppling | Spak | 2025-01-02 | 480 SEK | ||
| AT 3716-15 | 15 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 510 SEK | ||
| AT 3716-18 | 15 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 520 SEK | ||
| AT 3716-22 | 20 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 730 SEK | ||
| AT 3716-28 | 25 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 1 050 SEK | ||
| AT 3716-35 | 32 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 1 470 SEK | ||
| AT 3716-42 | 40 | 16 | 0 - 150 | Presskoppling | Spak | 2024-12-23 | 2 460 SEK | ||
| AT 3716-54 | 50 | 16 | 0 - 150 | Presskoppling | Spak | 2025-02-03 | 3 380 SEK | ||
| AT 3716V42 | 40 | 16 | 0 - 150 | Presskoppling | Långsamt stängande handtag | 2024-12-23 | 2 610 SEK | ||
| AT 3716V54 | 50 | 16 | 0 - 150 | Presskoppling | Långsamt stängande handtag | 2025-02-03 | 3 280 SEK |
Hög hals, fullt genomlopp, utvändig gänga och stålhandtag. Viridi Kulventiler i Avzinkningshärdig blyfri…
Välj
Mutter passande våra 3711UK ventiler tillverkad i mässing med lågt blyinnehåll.
Välj
Avstängningsventil avsedd att monteras i rörsystem av förzinkat stål, koppar eller rostfritt, där presskopplingar används. För varmt och kallt tappvatten, värme och köldbärarsystem, -30°C till +110°C, PN 16. För luft, neutrala gaser och brännbara vätskor, max arbetstryck PN 16. Silikonfri.
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler

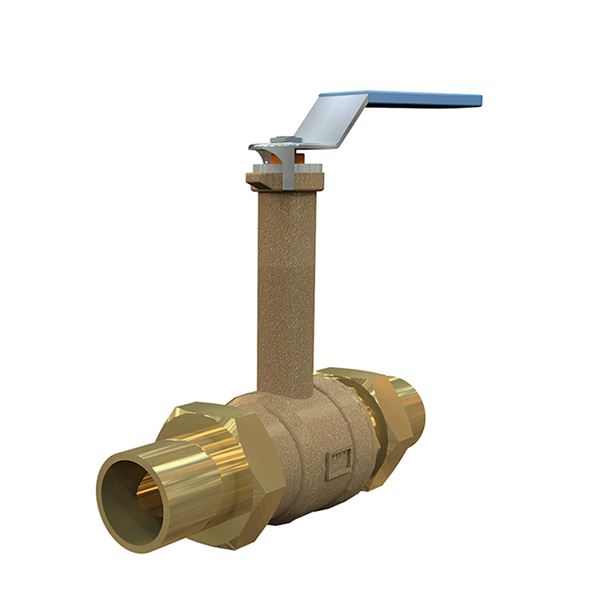

Viridi kulventil AT 3716 i avzinkningshärdig blyfri mässing (blyhalt under 0,1%). Med fullt genomlopp, slätändar för anslutning av presskopplingar, gjuten hög spindelhals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula. Viridi kulventil AT 3716 är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
AFS 2016:1, 8 paragraf
Viridiventilerna får användas för vätskor och gaser grupp 2 enligt AFS 2016:1
Viridiventilerna omfattas av AFS 2016:1, 8§, direktivet för tryckbärande anordningar (PED 3,3) och får därför inte CE-märkas.
Viridi sortimentet är tillverkat i legeringar som omfattas av "4MS Common Composition List" som omfattar material och produkter godkända för användning i kontakt med dricksvatten.
Märkning på produkt: Fabrikat, PN och DN.
Byggvarubedömning: Accepteras
BVB ID: 116295
SundaHus: C-

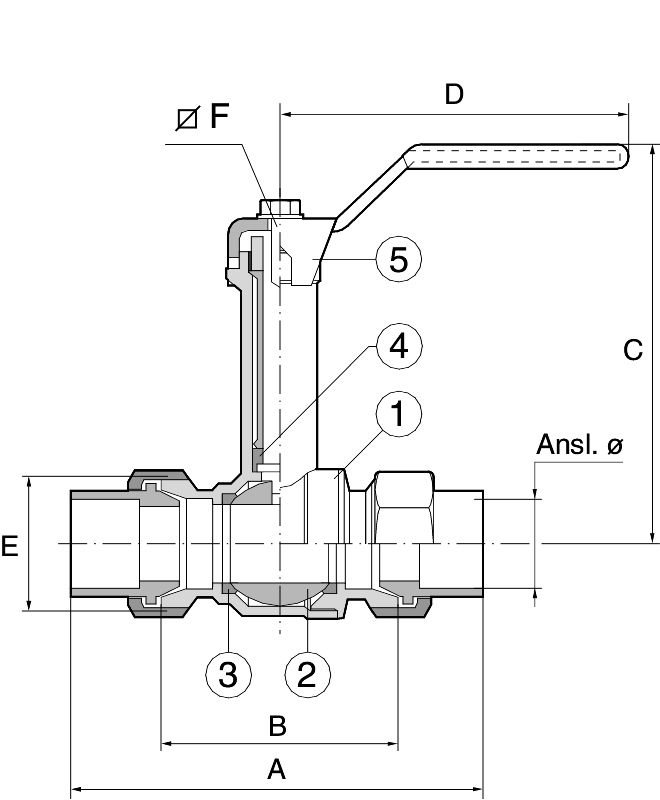

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus/Presskopplingar | Mässing (CuZn38As) (CW511L, Pb<0,1%)> |
| 2 | Kula | Mässing (CuZn38As) (CW511L, Pb<0,1%)> |
| 3 | Beläggning kula | PTFE (polytetrafluoreten) |
| 4 | Sätesringar | PTFE (polytetrafluoreten) |
| 5 | Packbox | Grafit |
| 6 | Handtag | Stål |
Dimensionsområde (DN): 10 - 50
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| A | 138 | 140 | 150 | 170 | 186 | 214 | 246 |
| B | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
| C | 96 | 98 | 101 | 110 | 120 | 132 | 140 |
| D | 90 | 90 | 90 | 125 | 125 | 160 | 160 |
| Nettovikt (kg) | 0.437 | 0.437 | 0.67 | 1.057 | 1.52 | 2.35 | 3.6 |
AT 3716 har s.k. "blow out-säker" spindel. 3716 har bygglängd enligt SS 1129 i dim. 12-54. Anslutningsändarna har kon-/sfärkoppling enligt SMS 3269.
AT 3716 har hög spindelhals. Lämplig vid montage, där ventilen skall överisoleras.
AT 3716 DN 40 och DN 50 är försedd med vanligt handtag, om långsamt stängande handtag önskas, tag AT 3716V42 eller AT 3716V54.Ventilerna har fullt genomlopp, samt är försedda med efterdragbar packbox .
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%)>
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Temperatur noteringar: PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C) PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C) Lämplig för vatten 0°C tom 150°C. Lämplig för luft -10°C tom 150°C. Kan användas ner till -30°C i kylsystem med glykolblandat media.
Tryckklass (PN): 16
Anslutning: Presskoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Kommentar till färg: Naturlig färg, obehandlad.
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3711UK10 | 5.8 | Utvändig M-gänga (ISO 68-1) | M22 | Utvändig M-gänga (ISO 68-1) | M22 |
| 3711UK15 | 15.7 | Utvändig M-gänga (ISO 68-1) | M26 | Utvändig M-gänga (ISO 68-1) | M26 |
| 3711UK20 | 30.8 | Utvändig M-gänga (ISO 68-1) | M34 | Utvändig M-gänga (ISO 68-1) | M34 |
| 3711UK25 | 49.3 | Utvändig M-gänga (ISO 68-1) | M40 | Utvändig M-gänga (ISO 68-1) | M40 |
| 3711UK32 | 79 | Utvändig M-gänga (ISO 68-1) | M50 | Utvändig M-gänga (ISO 68-1) | M50 |
| 3711UK40 | 125.3 | Utvändig M-gänga (ISO 68-1) | M55 | Utvändig M-gänga (ISO 68-1) | M55 |
| 3711UK50 | 224.2 | Utvändig M-gänga (ISO 68-1) | M70 | Utvändig M-gänga (ISO 68-1) | M70 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Gängorna och tätningsytorna på ventilen bör smörjas med pasta, för att underlätta monteringen.Tänk på att använda rörtången som en skiftnyckel, så att inte kopplingsmuttern kläms ihop och därigenom kärvar.Kläm aldrig med rörtång eller skruvstöd över ventilhuset. Då ventilen fixeras skall alltid befintligt mothåll användas.Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. För bästa funktion skall ventilen manövreras minst 2 ggr/år.
Bruksanvisning (PDF-fil, 287 kB)
AT 3716 CE-intyg (PDF-fil, 715 kB)
