Fullt genomlopp, PN 16, klämrings-kopplingar och stålhandtag. Kulventiler av avzinkningshärdig blyfri mässing (under 0,1%). Packbox i grafit. För varmt och kallt tappvatten och köldbärarsystem, luft och neutrala gaser.
| Tryckklass (PN) | 16 |
|---|---|
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3713-12 | 10 | 25 | 0 - 150 | Klämringskoppling | Spak | 5,8 | 2024-12-23 | 188 SEK | |
| AT 3713-15 | 15 | 25 | 0 - 150 | Klämringskoppling | Spak | 15,7 | 2024-12-23 | 211 SEK | |
| AT 3713-18 | 15 | 25 | 0 - 150 | Klämringskoppling | Spak | 15,7 | 2024-12-23 | 318 SEK | |
| AT 3713-22 | 20 | 25 | 0 - 150 | Klämringskoppling | Spak | 30,8 | 2024-12-23 | 288 SEK | |
| AT 3713-28 | 25 | 25 | 0 - 150 | Klämringskoppling | Spak | 49,3 | 2024-12-23 | 418 SEK |
Avstängningsventil avsedd att monteras i rörsystem av förzinkat stål eller koppar där klämringskopplingar används. För varmt och kallt tappvatten, värme och köldbärarsystem, -10°C till +110°C, PN 16. För luft, neutrala gaser och brännbara vätskor, max arbetstryck PN 16. Silikonfri.PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler

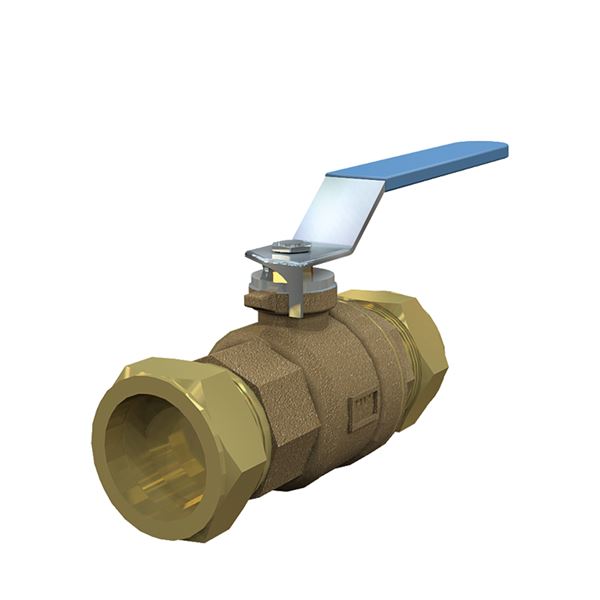

Viridi kulventil AT 3713 i avzinkningshärdig blyfri mässing (blyhalt under 0,1%). Med fullt genomlopp, klämringskopplingar och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula. Viridi kulventil AT 3713 är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
AFS 2016:1, 8 paragraf
Viridiventilerna får användas för vätskor och gaser grupp 2 enligt AFS 2016:1
Viridiventilerna omfattas av AFS 2016:1, 8§, direktivet för tryckbärande anordningar (PED 3,3) och får därför inte CE-märkas.
Viridi sortimentet är tillverkat i legeringar som omfattas av "4MS Common Composition List" som omfattar material och produkter godkända för användning i kontakt med dricksvatten.
Märkning på produkt: Fabrikat, PN och DN.
Byggvarubedömning: Accepteras
BVB ID: 126778
SundaHus: C-
| Pos | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Komponent | Ventilhus | Kula | Beläggning kula | Sätesringar | Packbox | Spak |
| Material | Mässing (CuZn38As) (CW511L, Pb<0,1%)> | Rostfritt stål AISI 304 (1.4301) | PTFE (polytetrafluoreten) | PTFE (polytetrafluoreten) | PTFE (polytetrafluoreten) | Stål |

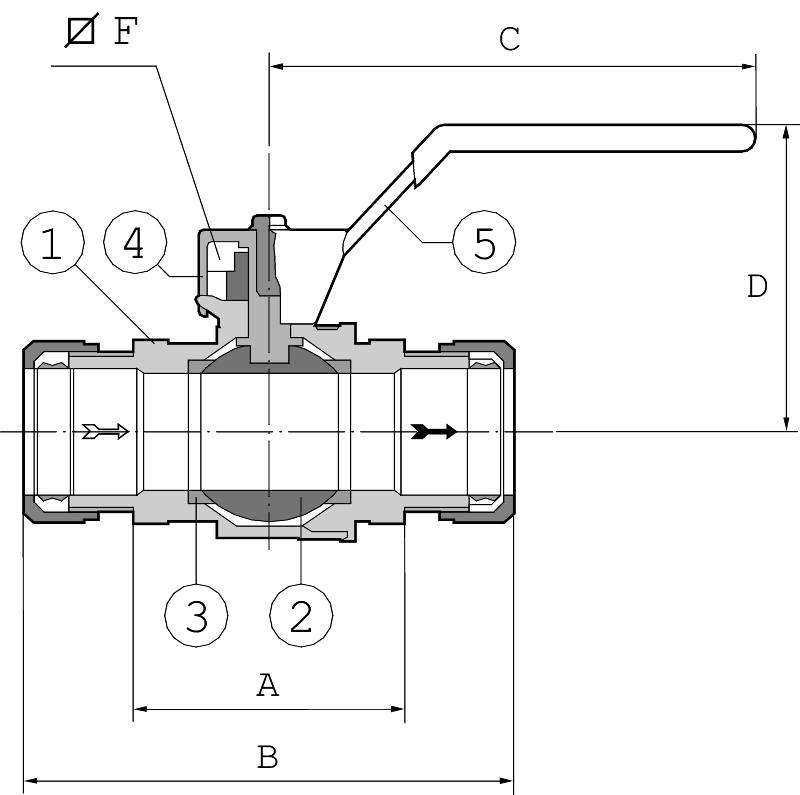

| Artikelnummer | B | D | D | Nettovikt (kg) |
|---|---|---|---|---|
| 3713-12 | 70 | 39 | 81 | 0.172 |
| 3713-15 | 76.5 | 54 | 91.5 | 0.172 |
| 3713-18 | 76.5 | 54 | 91.5 | 0.172 |
| 3713-22 | 88 | 58 | 126.5 | 0.172 |
| 3713-28 | 102.5 | 67 | 126.5 | 0.172 |
AT 3713 har s.k. "blow out-säker" spindel. 3713 har bygglängd enligt SS 1129 i dim. 12-54.
AT 3714 har hög spindelhals. Lämplig vid montage, där ventilen skall överisoleras.
Ventilerna har fullt genomlopp, samt är försedda med efterdragbar packbox .
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%)>
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Temperatur noteringar: PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C) PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C) Lämplig för vatten 0°C tom 150°C. Lämplig för luft -10°C tom 150°C. Kan användas ner till -30°C i kylsystem med glykolblandat media.
Tryckklass (PN): 16
Anslutning: Klämringskoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Kommentar till färg: Naturlig färg, obehandlad.
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|
| 3713-12 | 5.8 | Klämringskoppling | 12mm | Klämringskoppling | 12mm | Spak |
| 3713-15 | 15.7 | Klämringskoppling | 15mm | Klämringskoppling | 15mm | Spak |
| 3713-18 | 15.7 | Klämringskoppling | 18mm | Klämringskoppling | 18mm | Spak |
| 3713-22 | 30.8 | Klämringskoppling | 22mm | Klämringskoppling | 22mm | Spak |
| 3713-28 | 49.3 | Klämringskoppling | 28mm | Klämringskoppling | 28mm | Spak |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Kopparrör, tunnväggiga stålrör och PEX-rör Monteringen är tidsbesparande och mycket enkel:Stick in röret i botten på kopplingen.
Dra åt muttern för hand.
Dra efter med verktyg (ej rörtång) 1-1,5 varv.
Vid montering på PEX-rör dra åt 2 varv.Den kraft som behövs vid åtdragningen, anpassas till den rörtyp och dimension som ska monteras. Den dubbeltätande klämringen griper om röret och ger en absolut tät skarv. Tack vare den glödgade klämringen kan kopplingen upprepade gånger tas isär och åter monteras. Kom ihåg att stödhylsa alltid ska användas vid sammanfog-ning av mjuka koppar- och stålrör samt PEX-rör.Spänningskorrosion
Vid användning av klämringskoppling kan, i vissa fall, spänningskorrosion uppstå. Risk för detta föreligger särskilt i samband med ammoniak. T.ex. vid användning av vissa rengöringsmedel, i djurstallar (urin) etc. För att undvika spänningskorrosion rekommenderas att kopplingsmuttern lossas direkt efter åtdragningen och därefter lätt dras åt igen. Därigenom minskas de höga spänningar som uppstår vid första åtdragningen.För bästa funktion skall ventilen manövreras minst 2 ggr/år.
