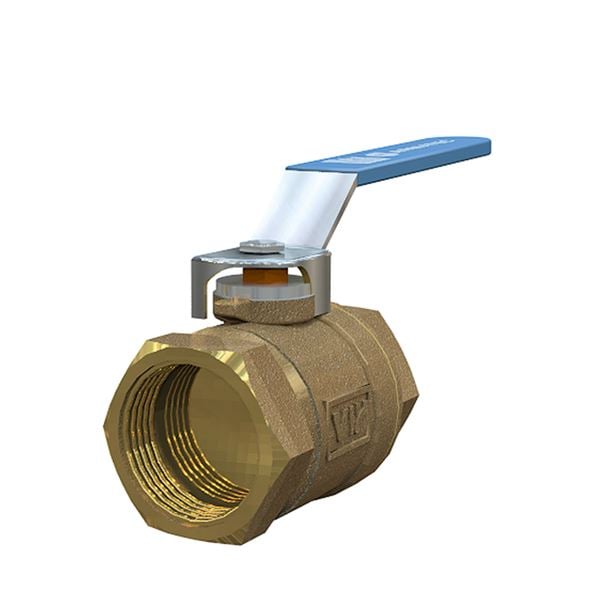

Låg hals, fullt genomlopp, invändig gänga och stålhandtag. Viridi Kulventiler i Avzinkningshärdig blyfri mässing (under 0,1 % bly). För varmt och kallt tappvatten, samt värme-, kyl, luft och gassystem. Kan även användas på vakuum och lättare oljor (till exempel diesel).
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3700-10 | 10 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 5,8 | 2024-12-27 | 148 SEK | |
| AT 3700-15 | 15 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15,7 | 2024-12-27 | 151 SEK | |
| AT 3700-20 | 20 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30,8 | 2025-01-29 | 212 SEK | |
| AT 3700-25 | 25 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 49,3 | 2024-12-27 | 319 SEK | |
| AT 3700-32 | 32 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 79 | 2024-12-27 | 710 SEK | |
| AT 3700-40 | 40 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 125,3 | 2024-12-27 | 730 SEK | |
| AT 3700-50 | 50 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 224,2 | 2024-12-27 | 1 250 SEK | |
| AT 3700V40 | 40 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Långsamt stängande handtag | 125,3 | 2024-12-27 | 920 SEK | |
| AT 3700V50 | 50 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Långsamt stängande handtag | 224,2 | 2024-12-27 | 1 440 SEK | |
| AT 3702-15 | 15 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Vred | 15,7 | 2024-12-27 | 161 SEK | |
| AT 3702-20 | 15 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Vred | 30,8 | 2024-12-27 | 218 SEK |
Spindelförlängning för mässingsventiler 36xx samt 37xx med låg hals
Välj
Viridi avstängningsventil för varmt och kallt tappvatten, samt värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (till exempel diesel), se även avsnitt "Installation".
För tappvatten, köld- och värmesystem (fluidgrupp 2) gäller -30°C till +130°C. För brännbara vätskor max 16 bar.PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler
Viridi kulventil i avzinkningshärdig blyfri mässing (blyhalt under 0,1 %) AT 3700, G ... Med fullt genomlopp, invändig gänga och stålhandtag. Packbox av grafit och tefloniserad kula. Viridi kulventil AT 3700 är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf
Viridiventilerna får användas för vätskor och gaser grupp 2 enligt AFS 2016:1. Viridiventilerna omfattas av AFS 2016:1, 8 §, direktivet för tryckbärande anordningar (PED 4.3) och får därför inte CE-märkas. Viridi sortimentet är tillverkat i legeringar som omfattas av "4MS Common Composition List" som omfattar material och produkter godkända för användning i kontakt med dricksvatten.
Märkning på produkt: Fabrikat, PN och DN.
Byggvarubedömning: Accepteras
BVB ID: 115518
SundaHus: C-
Reachnotering: Produkten omfattas EJ av REACH

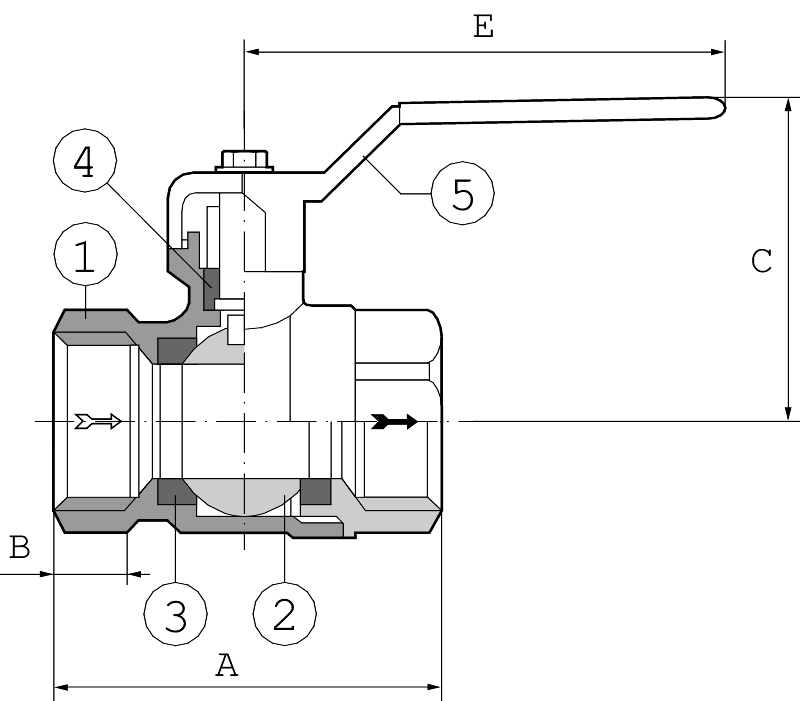

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn38As) (CW511L, Pb<0,1%)> |
| 2 | Kula | Rostfritt stål AISI 304 (1.4301) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | PTFE (polytetrafluoreten) |
| 5 | Spak | Stål |
Dimensionsområde (DN): 10 - 50
| DN | A | B | C | E | Nettovikt (kg) |
|---|---|---|---|---|---|
| 10 | 39 | 9 | 41 | 81 | 0.22 |
| 15 | 49 | 12 | 53 | 91.5 | 0.22 |
| 20 | 58 | 12 | 57 | 91.5 | 0.308 |
| 25 | 67 | 15 | 65 | 126.5 | 0.526 |
| 32 | 81 | 15 | 71 | 126.5 | 0.809 |
| 40 | 94 | 17 | 79 | 141.5 | 1.198 |
| 50 | 110 | 19 | 87 | 141.5 | 1.8 |
AT 3700 har fullt genomlopp och efterdragbar grafitbox. AT 3700 har så kallad "blow out-säker" spindel. Kulventil DN40 och DN50 kan fås med långsamstängande handtag, till exempel 3700V40 samt 3701V50.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%)>
Ingående material: Mässing, Rostfritt stål, Stål, Övrigt
Ingående materialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Temperatur noteringar: PN40 för ≤DN50 (Max 40bar vid +95°C, max 25bar vid +150°C) PN25 för ≥DN65 (Max 25bar vid +95°C, max 16bar vid +150°C) Används för vatten 0°C till 150°C. Används för luft -10°C till 150°C. Kan användas ned till -30°C i kylsystem med glykolhaltiga medier.
Tryckklass (PN): 25 - 40
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/b015e329-f245-4abf-ab06-5d04002568ed
Kommentar till färg: Naturlig färg, obehandlad.
| DN | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 |
| 15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 |
| 20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 |
| 25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 |
| 32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 |
| 40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 |
| 50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
