Avstängningsventil för andvändning i vatteninstallationer . Ventilen är också lämplig för kylsystem, värmevatten, tryckluft. Kulventiler i rödgods AT3617, fullt genomlopp och försedd med stålhandtag. Packbox av grafit och teflonbelagd kula.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3618-12 | 10 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 413 SEK | ||
| AT 3618-15 | 15 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 424 SEK | ||
| AT 3618-22 | 20 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 510 SEK | ||
| AT 3618-28 | 25 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 690 SEK | ||
| AT 3618-35 | 32 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 880 SEK | ||
| AT 3618-42 | 40 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 1 460 SEK | ||
| AT 3618-54 | 50 | 16 | 0 - 110 | Presskoppling | Spak | 2025-02-24 | 1 990 SEK |
Avstängningsventil för användning i vatteninstallationer. Ventilen är också lämplig för kylsystem, värmevatten, tryckluft. Silikonfri.
PSB.1 Kulventiler

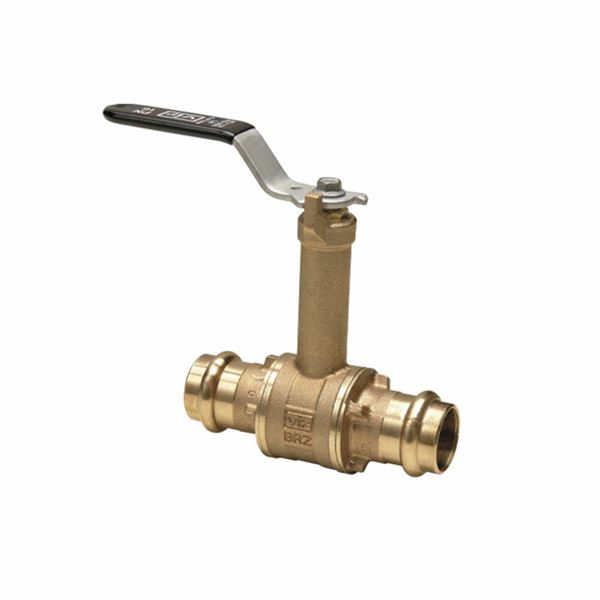

Kulventil i rödgods AT3618, CU... Med presskopplingar. PN 16. Fullt genomlopp, hög hals och försedd med stålhandtag. Packbox av grafit och teflonbelagd kula.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat, DN. Handtag med Armatec-logo.
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3618-12 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-22 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-28 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-35 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-42 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3618-54 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
Dimensionsområde (DN): 10 - 50
AT 3617 har s.k. "blow out-säker" spindel.
AT 3618 har gjuten hög spindelhals. Ventilerna har fullt genomlopp.
Ventilerna är försedda med presskopplingar.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing CuSn5Zn5Pb5-B (CB491K)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing CuSn5Zn5Pb5-B (CB491K), PTFE (polytetrafluoreten)
Temperatur (°C): 0 - 110
Tryckklass (PN): 16
Anslutning: Presskoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Möjlig montageposition: Vertikal, Horisontell
Monteras på kopparrör och tunnväggiga stålrör.Dimension 12-35 mm kan pressas med både M & V backar.Dimension 42-54 kan endast pressas med V backar.Monteringen är enkel och tidsbesparande:Tillse att rörändan är fasad och ren från grader och spånKontrollera att o-ringen är på platsStick in röret i botten på kopplingen, gör en markering på röretKontrollera att rätt pressback används, samt att den är ren och oskadadPressa med verktyget vinkelrätt mot kopplingen. Kontrollera att pressbacken stänger helt Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
