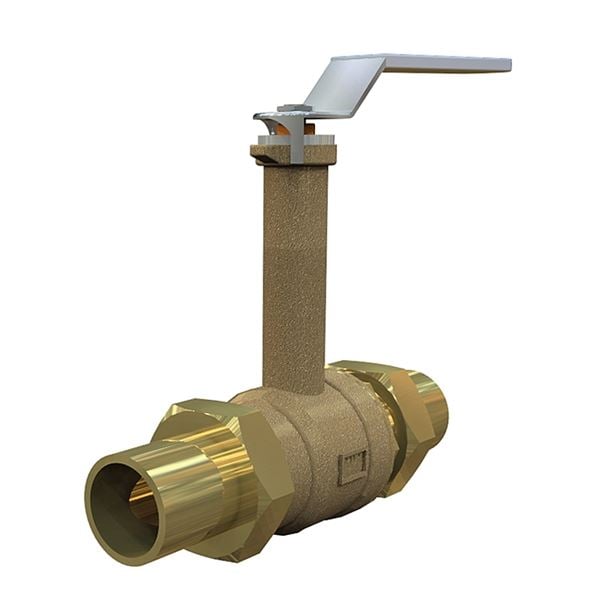

Kulventiler i avzinkningshärdig mässing. Med fullt genomlopp. Slätändar för anslutning av presskopplingar. Gjuten hög spindelhals och stålhandtag. För varmt och kallt vatten och köldbärarsystem. För luft, neutrala gaser och brännbara vätskor, max arbetstryck 16 PN. Packbox av grafit.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -30 - 110 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3616-12 | 10 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 540 SEK | ||
| AT 3616-15 | 15 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 540 SEK | ||
| AT 3616-18 | 15 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 590 SEK | ||
| AT 3616-22 | 20 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 700 SEK | ||
| AT 3616-28 | 25 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 990 SEK | ||
| AT 3616-35 | 32 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 1 400 SEK | ||
| AT 3616-42 | 40 | 16 | -30 - 110 | Presskoppling | Spak | 2025-02-24 | 2 320 SEK | ||
| AT 3616-54 | 50 | 16 | -30 - 110 | Presskoppling | Spak | 2025-03-17 | 3 350 SEK |
Avstängningsventil för varmt och kallt vatten. Kan även andvändas i kylsystem och på luft, icke brännbara…
Välj
Avstängningsventil avsedd att monteras i rörsystem av förzinkat stål, koppar eller rostfritt, där presskopplingar används.
För varmt och kallt vatten och köldbärarsystem, -30°C till +110°C, PN 16.
För luft, neutrala gaser och brännbara vätskor, max arbetstryck PN 16.
Silikonfri.
PSB.1 Kulventiler
Kulventil i avzinkningshärdig metall AT 3616. Med fullt genomlopp.Slätändar för anslutning av presskopplingar, gjuten hög spindelhals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
Byggvarubedömning: Undviks
BVB ID: 43125
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3616-12 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-18 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-22 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-28 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-35 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-42 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3616-54 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
Dimensionsområde (DN): 10 - 50
Ventilen har bygglängd enligt SS 1129.
Anslutningsändarna har kon-/sfärkoppling enligt SMS 3269.
AT 3616 har hög spindelhals och är lämplig vid montage där ventilen skall överisoleras.
AT 3616 DN 40 och DN 50 är försedda med långsamtstängande handtag.
Ventilerna har fullt genomlopp, samt är försedda med efterdragbar packbox.
Huvudmaterial: Mässing
Ingående material: Mässing, Stål, Övrigt
Temperatur (°C): -30 - 110
Tryckklass (PN): 16
Anslutning: Presskoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/55fc25c7-3ec7-4649-85c4-42cbbca995b1
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3611UK10 | 5.8 | Utvändig M-gänga (ISO 68-1) | M22 | Utvändig M-gänga (ISO 68-1) | M22 |
| 3611UK15 | 15.7 | Utvändig M-gänga (ISO 68-1) | M26 | Utvändig M-gänga (ISO 68-1) | M26 |
| 3611UK20 | 30.8 | Utvändig M-gänga (ISO 68-1) | M34 | Utvändig M-gänga (ISO 68-1) | M34 |
| 3611UK25 | 49.3 | Utvändig M-gänga (ISO 68-1) | M40 | Utvändig M-gänga (ISO 68-1) | M40 |
| 3611UK32 | 79 | Utvändig M-gänga (ISO 68-1) | M50 | Utvändig M-gänga (ISO 68-1) | M50 |
| 3611UK40 | 125.3 | Utvändig M-gänga (ISO 68-1) | M55 | Utvändig M-gänga (ISO 68-1) | M55 |
| 3611UK50 | 224.2 | Utvändig M-gänga (ISO 68-1) | M70 | Utvändig M-gänga (ISO 68-1) | M70 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Gängorna och tätningsytorna på ventilen bör smörjas med pasta, för att underlätta monteringen.Tänk på att använda rörtången som en skiftnyckel, så att inte kopplingsmuttern kläms ihop och därigenom kärvar.Kläm aldrig med rörtång eller skruvstöd över ventilhuset.Då ventilen fixeras skall alltid befintligt mothåll användas.Efterdragning av packboxen kan vara erforderligt för luft- ochgassystem då provtrycket överstiger 6 bar.För bästa funktion skall ventilen manövreras minst 2 ggr/år.
