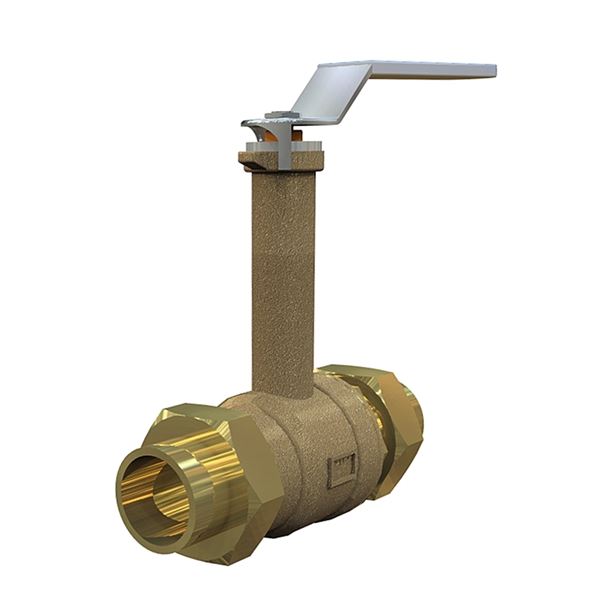

Avstängningsventil för varmt och kallt vatten. Kan även andvändas i kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel). Kulventiler i avzinkningshärdig metall AT 3611. Cu...med fullt genomlopp, gjuten hög spindelhals och stålhantag .
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -30 - 110 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3611UK10 | 10 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 5,8 | 2025-02-24 | 403 SEK | |
| AT 3611UK15 | 15 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 15,7 | 2025-02-24 | 405 SEK | |
| AT 3611UK20 | 20 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 30,8 | 2025-02-24 | 465 SEK | |
| AT 3611UK25 | 25 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 49,3 | 2025-02-24 | 670 SEK | |
| AT 3611UK32 | 32 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 79 | 2025-02-24 | 870 SEK | |
| AT 3611UK40 | 40 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 125,3 | 2025-02-24 | 1 740 SEK | |
| AT 3611UK50 | 50 | 16 | -30 - 110 | Utvändig M-gänga (ISO 68-1) | Spak | 224,2 | 2025-03-12 | 2 330 SEK |
Avstängningsventil för varmt och kallt vatten. Kan även användas i kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri.
PSB.1 Kulventiler
Kulventil i avzinkningshärdig metall AT 3611UK. Cu... Med fullt genomlopp, utan kopplingar, gjuten hög spindelhals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3611UK10 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK20 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK25 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK32 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK40 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611UK50 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
Dimensionsområde (DN): 10 - 50
| Artikelnummer | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 3611UK10 | 0.234 | |||
| 3611UK15 | 0.295 | |||
| 3611UK20 | 0.398 | |||
| 3611UK25 | 0.641 | |||
| 3611UK32 | 0.925 | |||
| 3611UK40 | 1.602 | |||
| 3611UK50 | 2.381 |
AT 3611 har bygglängd enligt SS 1129 i dim. 10-54. Anslutningsändarna har kon-/sfärkoppling enligt SMS 3269. (Lika RSK 4012.)
AT 3611 har hög spindelhals. Lämplig vid montage, där ventilen skall överisoleras.
AT 3611 DN 40-50 är försedd med långsamtstängande handtag.
(Om vanligt handtag önskas, tag 3611S42, 3611S54 eller 3611S70.
Ventilerna har fullt genomlopp (förutom dim. 70-76).
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn36Pb2As) (CW602N)
Ingående material: Mässing, Stål, Övrigt
Temperatur (°C): -30 - 110
Tryckklass (PN): 16
Anslutning: Utvändig M-gänga (ISO 68-1)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3611UK10 | 5.8 | Utvändig M-gänga (ISO 68-1) | M22 | Utvändig M-gänga (ISO 68-1) | M22 |
| 3611UK15 | 15.7 | Utvändig M-gänga (ISO 68-1) | M26 | Utvändig M-gänga (ISO 68-1) | M26 |
| 3611UK20 | 30.8 | Utvändig M-gänga (ISO 68-1) | M34 | Utvändig M-gänga (ISO 68-1) | M34 |
| 3611UK25 | 49.3 | Utvändig M-gänga (ISO 68-1) | M40 | Utvändig M-gänga (ISO 68-1) | M40 |
| 3611UK32 | 79 | Utvändig M-gänga (ISO 68-1) | M50 | Utvändig M-gänga (ISO 68-1) | M50 |
| 3611UK40 | 125.3 | Utvändig M-gänga (ISO 68-1) | M55 | Utvändig M-gänga (ISO 68-1) | M55 |
| 3611UK50 | 224.2 | Utvändig M-gänga (ISO 68-1) | M70 | Utvändig M-gänga (ISO 68-1) | M70 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Lödkopplingar skall demonteras innan lödning.Gängorna och tätningsytorna på ventilen bör smörjas med pasta för att underlätta monteringen.Tänk på att använda rörtången som en skiftnyckel, så att inte muttern kläms ihop och därigenom kärvar.Kläm aldrig med rörtång eller skruvstäd över ventilhuset.Då ventilen fixeras skall alltid befintligt mothåll användas.Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då trycket överstiger 6 bar.För bästa funktion skall ventilen manövreras minst 2 ggr / år.
