Avstängningsventil för varmt och kallt vatten. Kan även andvändas i kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel). Kulventiler i avzinkningshärdig metall AT 3611. Cu...med fullt genomlopp, gjuten hög spindelhals och stålhantag .
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -30 - 110 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3611-12 | 10 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 451 SEK | ||
| AT 3611-15 | 15 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 478 SEK | ||
| AT 3611-18 | 20 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 650 SEK | ||
| AT 3611-22 | 20 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 650 SEK | ||
| AT 3611-28 | 25 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 920 SEK | ||
| AT 3611-35 | 32 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 1 290 SEK | ||
| AT 3611-42 | 40 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 2 290 SEK | ||
| AT 3611-54 | 50 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-03-17 | 3 030 SEK | ||
| AT 3611-70 | 50 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 4 550 SEK | ||
| AT 3611-76 | 50 | 16 | -30 - 110 | Lödkoppling | Spak | 2025-02-24 | 7 900 SEK |
Avstängningsventil för varmt och kallt vatten. Kan även andvändas i kylsystem och på luft, icke brännbara…
Välj
Avstängningsventil för varmt och kallt vatten. Kan även användas i kylsystem och på luft, icke brännbara gaser och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri.
PSB.1 Kulventiler

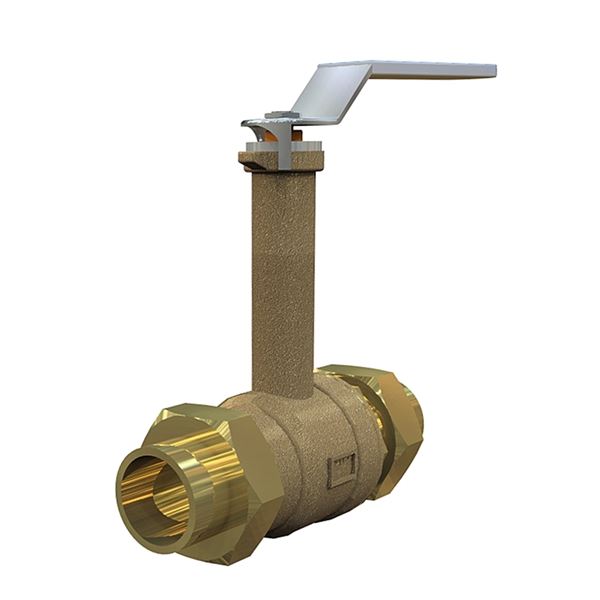

Kulventil i avzinkningshärdig metall AT 3611. Cu... Med fullt genomlopp, lödkopplingar, gjuten hög spindelhals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
Byggvarubedömning: Undviks
BVB ID: 8325
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3611-12 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-18 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-22 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-28 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-35 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-42 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-54 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-70 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3611-76 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
Dimensionsområde (DN): 10 - 50
AT 3611 har bygglängd enligt SS 1129 i dim. 10-54. Anslutningsändarna har kon-/sfärkoppling enligt SMS 3269. (Lika RSK 4012.)
AT 3611 har hög spindelhals. Lämplig vid montage, där ventilen skall överisoleras.
AT 3611 DN 40-50 är försedd med långsamtstängande handtag.
(Om vanligt handtag önskas, tag 3611S42, 3611S54 eller 3611S70.
Ventilerna har fullt genomlopp (förutom dim. 70-76).
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn36Pb2As) (CW602N)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: PTFE (polytetrafluoreten)
Temperatur (°C): -30 - 110
Tryckklass (PN): 16
Anslutning: Lödkoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | DN | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|---|
| 3611-12 | 10 | Lödkoppling | 12mm | Lödkoppling | 12mm | Spak | |
| 3611-15 | 15 | Lödkoppling | 15mm | Lödkoppling | 15mm | Spak | |
| 3611-18 | 20 | Lödkoppling | 18mm | Lödkoppling | 18mm | Spak | |
| 3611-22 | 20 | Lödkoppling | 22mm | Lödkoppling | 22mm | Spak | |
| 3611-28 | 25 | Lödkoppling | 28mm | Lödkoppling | 28mm | Spak | |
| 3611-35 | 32 | Lödkoppling | 35mm | Lödkoppling | 35mm | Spak | |
| 3611-42 | 40 | Lödkoppling | 42mm | Lödkoppling | 42mm | Spak | |
| 3611-54 | 50 | Lödkoppling | 54mm | Lödkoppling | 54mm | Spak | |
| 3611-70 | 50 | Lödkoppling | Lödkoppling | Spak | |||
| 3611-76 | 50 | Lödkoppling | Lödkoppling | Spak |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Lödkopplingar skall demonteras innan lödning.Gängorna och tätningsytorna på ventilen bör smörjas med pasta för att underlätta monteringen.Tänk på att använda rörtången som en skiftnyckel, så att inte muttern kläms ihop och därigenom kärvar.Kläm aldrig med rörtång eller skruvstäd över ventilhuset.Då ventilen fixeras skall alltid befintligt mothåll användas.Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då trycket överstiger 6 bar.För bästa funktion skall ventilen manövreras minst 2 ggr / år.
