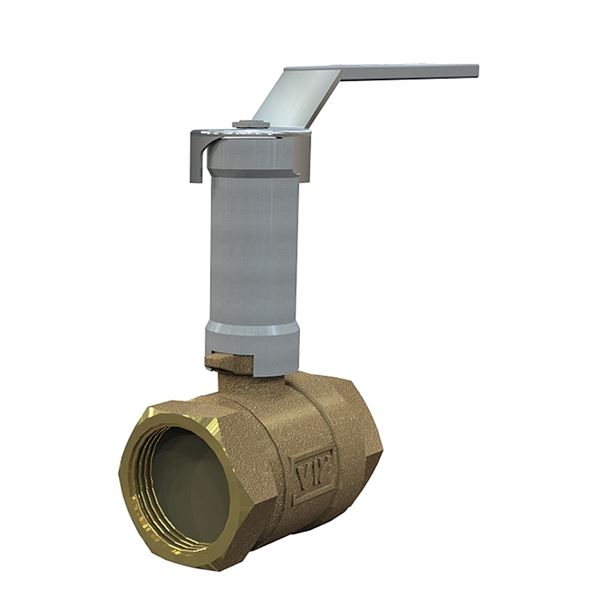

Kulventil AT 3606-

Kulventiler i avzinkningshärdig mässing med gjuten hög hals, fullt genomlopp, invändig gänga och stålhandtag för varmt och kallt vatten. Kan även användas på vakum och lättare oljor (t ex diesel). Packbox av grafit. 3606 har förlängd hög hals.

Dimensionsområde (DN)	10 - 50
Tryckklass (PN)	40
Temperatur (°C)	0 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Hela eller delar av detta sortiment har EPD.
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3606-10 RSK 4513529	10	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	5,8	2025-02-05 I lager	375 SEK	Antal
AT 3606-15 RSK 4513537	15	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	15,7	2025-02-05 I lager	407 SEK	Antal
AT 3606-20 RSK 4513545	20	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	30,8	2025-02-05 I lager	510 SEK	Antal
AT 3606-25 RSK 4513552	25	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	49,3	2025-02-05 Färre än 10 i lager	660 SEK	Antal
AT 3606-32 RSK 4513560	32	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	79	2025-02-05 I lager	980 SEK	Antal
AT 3606-40 RSK 4513578	40	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	125,3	2025-02-05 I lager	1 220 SEK	Antal
AT 3606-50 RSK 4513586	50	40	0 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	224,2	2025-02-05 Färre än 10 i lager	1 790 SEK	Antal

Tillbehör

Spak AT 3604-VH

Spak till ventilserie 36xx

Välj

Låsanordning AT 3619-L

Låsanordning 3600-3616 samt 3700-3716.

Välj

Produktinformation

Användningsområde

Avstängningsventil för varmt och kallt vatten. Kan även användas på luft, vakuum och lättare oljor (t ex diesel). Silikonfri.

För vatten, köld- och värmesystem (fluidgrupp 2) gäller -0°C till +110°C. Ej tappvatten!
För brännbara vätskor max 16 bar.

AMA-text

PSB.1 Kulventiler

Kulventil i avzinkningshärdig mässing AT 3606, G... Med fullt genomlopp, inv. gga och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.

Kvalitetssäkring

AFS 2016:1, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 8548

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
3606-10	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-15	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-20	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-25	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-32	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-40	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3606-50	b9c440fa-966d-4c25-a44c-2d1b1239ca91

Mått och vikt

Dimensionsområde (DN): 10 - 50

Funktion och konstruktion

AT 3606 har s.k. "blow out-säker" spindel. AT 3606V är försedd med långsamtstängande handtag. AT 3606 har monterad spindelförlängare av aluminium.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn36Pb2As) (CW602N)

Ingående material: Mässing, Stål, Övrigt

Ingående materialkod: Mässing (CuZn36Pb2As) (CW602N), PTFE (polytetrafluoreten)

Temperatur (°C): 0 - 150

Tryckklass (PN): 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar (e).För bästa funktion skall ventilen manövreras minst 2 ggr/år.
