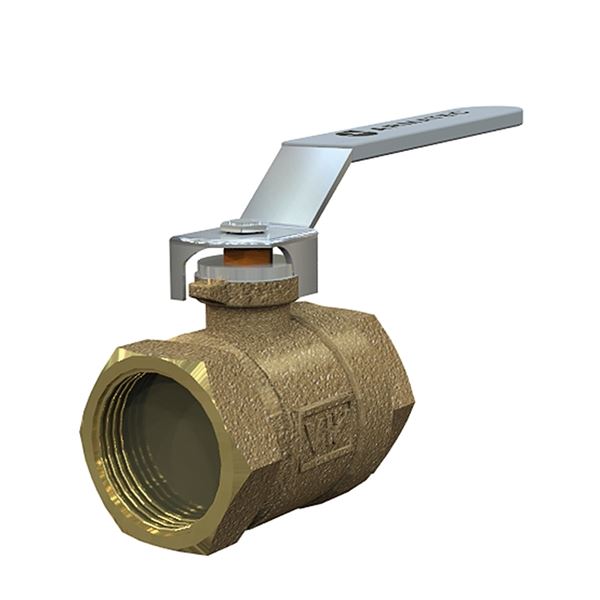

Kulventiler i avzinkningshärdig mässing med låg hals, fullt genomlopp, invändig gänga och stålhandtag för varmt och kallt vatten. Kan även användas på vakum och lättare oljor (t ex diesel). Packbox av grafit. 3606 har förlängd hög hals.
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3605-10 | 10 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 5,8 | 2025-02-24 | 162 SEK | |
| AT 3605-15 | 15 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15,7 | 2025-02-24 | 178 SEK | |
| AT 3605-20 | 20 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30,8 | 2025-02-24 | 250 SEK | |
| AT 3605-25 | 25 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 49,3 | 2025-02-24 | 385 SEK | |
| AT 3605-32 | 32 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 79 | 2025-02-24 | 760 SEK | |
| AT 3605-40 | 40 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 125,3 | 2025-02-24 | 880 SEK | |
| AT 3605-50 | 50 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 224,2 | 2025-02-24 | 1 380 SEK | |
| AT 3605V40 | 40 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 125,3 | 2025-02-24 | 1 250 SEK | |
| AT 3605V50 | 50 | 40 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 224,2 | 2025-02-24 | 1 740 SEK |
Spindelförlängning för mässingsventiler 36xx samt 37xx med låg hals
Välj
Avstängningsventil för varmt och kallt vatten. Kan även användas på luft, vakuum och lättare oljor (t ex diesel). Silikonfri.
För vatten, köld- och värmesystem (fluidgrupp 2) gäller -0°C till +110°C. Ej tappvatten!
För brännbara vätskor max 16 bar.
PSB.1 Kulventiler
Kulventil i avzinkningshärdig mässing AT 3605, G... Med fullt genomlopp, inv. gga och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
Byggvarubedömning: Undviks
BVB ID: 8548
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

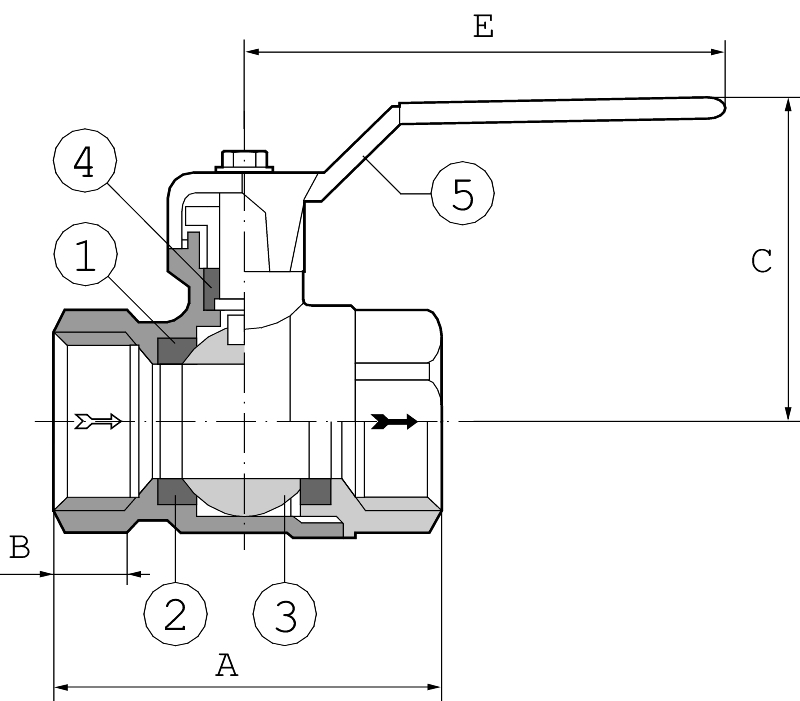

| Artikelnummer | SCIP nummer |
|---|---|
| 3605-10 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-20 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-25 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-32 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-40 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605-50 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605V40 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3605V50 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn36Pb2As) (CW602N) |
| 2 | Spindel | Mässing (CuZn36Pb2As) (CW602N) |
| 3 | Kula | Mässing (CuZn36Pb2As) (CW602N) |
| 4 | Sätesringar | PTFE (polytetrafluoreten) |
| 5 | Packbox | Grafit |
| 6 | Spak | Stål |
Dimensionsområde (DN): 10 - 50
| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 10 | 0.117 | ||
| 15 | 0.223 | ||
| 20 | 0.303 | ||
| 25 | 0.513 | ||
| 32 | 0.821 | ||
| 40 | 1.402 | ||
| 50 | 2.234 |
AT 3605 har s.k. "blow out-säker" spindel. AT 3605V är försedd med långsamtstängande handtag. AT 3606 har monterad spindelförlängare av aluminium.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn36Pb2As) (CW602N)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn36Pb2As) (CW602N), PTFE (polytetrafluoreten)
Temperatur (°C): 0 - 150
Tryckklass (PN): 40
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/3c138e61-ec7a-4403-ad9d-8c7e2a6af317
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar (e).För bästa funktion skall ventilen manövreras minst 2 ggr/år.
