Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".
| Dimensionsområde (DN) | 10 - 100 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | -10 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3601-10 | 10 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 5,8 | 2025-02-24 | 215 SEK | |
| AT 3601-15 | 15 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15,7 | 2025-02-24 | 243 SEK | |
| AT 3601-20 | 20 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30,8 | 2025-02-24 | 302 SEK | |
| AT 3601-25 | 25 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 49,3 | 2025-02-24 | 378 SEK | |
| AT 3601-32 | 32 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 79 | 2025-02-24 | 560 SEK | |
| AT 3601-40 | 40 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 125,3 | 2025-02-24 | 870 SEK | |
| AT 3601-50 | 50 | 40 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 224,2 | 2025-02-24 | 1 160 SEK | |
| AT 3601-65 | 65 | 25 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 2025-02-24 | 3 060 SEK | ||
| AT 3601-80 | 80 | 25 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 2025-02-24 | 3 950 SEK | ||
| AT 3601-100 | 100 | 25 | -10 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 2025-02-24 | 6 700 SEK |
Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri (ventilen är fri från silikonbaserat tätnings- eller smörjmedel. Garanti kan inte lämnas att artikeln är fri från silikon som kan komma från omgivningen, som t.ex. manuell hantering, transport, lagring etc).PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler
Kulventil i mässing AT 3600, G ... Med fullt genomlopp, inv. gga och stålhandtag. Packbox av grafit.

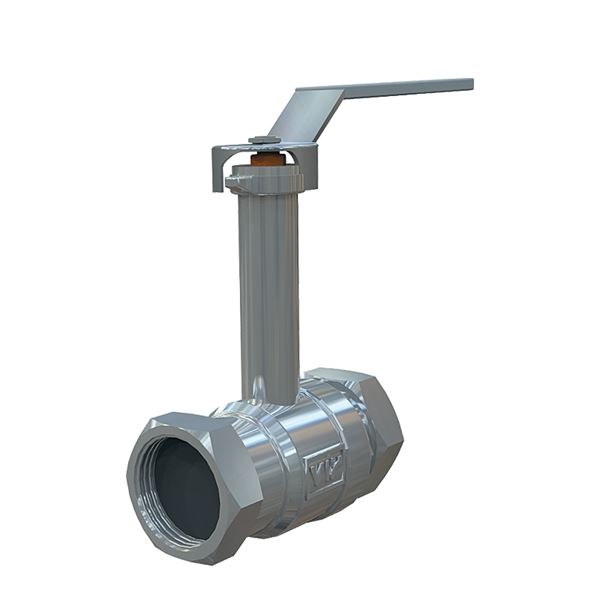

Kulventil i mässing AT 3601, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3602. Med fullt genomlopp, inv. gga och vred. Packbox av grafit.
AFS 2016:1, 8 paragraf
Märkning på produkt: Fabrikat och DN.
Byggvarubedömning: Undviks
BVB ID: 43123
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3601-10 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-20 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-25 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-32 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-40 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-50 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-65 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-80 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3601-100 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Kula | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | Grafit |
| 5 | Spak | Stål |
Dimensionsområde (DN): 10 - 100
| DN | A | B | C | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 40 | 96 | 91.5 | 0.231 |
| 15 | 49 | 98 | 91.5 | 0.292 |
| 20 | 58 | 101 | 91.5 | 0.385 |
| 25 | 67 | 110 | 126.5 | 0.322 |
| 32 | 81 | 120 | 126.5 | 0.926 |
| 40 | 94 | 132 | 141.5 | 1.369 |
| 50 | 110 | 140 | 141.5 | 1.944 |
| 65 | 141 | 196 | 141.5 | 3.936 |
| 80 | 163 | 202 | 141.5 | 5.666 |
| 100 | 188 | 225 | 8.852 |
AT 3601 har hög spindelhals i DN 10-50. Lämplig vid montage, där ventilen skall överisoleras. AT 3600 och 3602 har s.k. "blow out-säker" spindel.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)
Temperatur (°C): -10 - 150
Tryckklass (PN): 25 - 40
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. | Manöver |
|---|---|---|---|---|---|---|
| 3601-10 | 5.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/8 | Spak |
| 3601-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Spak |
| 3601-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Spak |
| 3601-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Spak |
| 3601-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Spak |
| 3601-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Spak |
| 3601-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Spak |
| 3601-65 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 1/2 | Spak | |
| 3601-80 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Invändig gänga ISO 228-1 (G, BSPP) | 3 | Spak | |
| 3601-100 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Invändig gänga ISO 228-1 (G, BSPP) | 4 | Spak |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Bruksanvisning (PDF-fil, 287 kB)
3601-_CE_1.pdf (PDF-fil, 715 kB)
