Kulventil AT 3600-

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".

Dimensionsområde (DN)	8 - 100
Tryckklass (PN)	25 - 40
Temperatur (°C)	-10 - 150
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Hela eller delar av detta sortiment har EPD.
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3600-8 RSK 4502902	8	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-02-05 I lager	93 SEK	Antal
AT 3600-10 RSK 4502910	10	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	5,8	2025-02-05 I lager	104 SEK	Antal
AT 3600-15 RSK 4502928	15	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	15,7	2025-02-05 I lager	124 SEK	Antal
AT 3600-20 RSK 4502936	20	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	30,8	2025-02-05 I lager	158 SEK	Antal
AT 3600-25 RSK 4502944	25	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	49,3	2025-02-05 I lager	230 SEK	Antal
AT 3600-32 RSK 4502951	32	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	79	2025-02-05 I lager	383 SEK	Antal
AT 3600-40 RSK 4502969	40	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	125,3	2025-02-05 I lager	570 SEK	Antal
AT 3600-50 RSK 4502977	50	40	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak	224,2	2025-02-05 I lager	800 SEK	Antal
AT 3600-65 RSK 4502985	65	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-02-05 I lager	2 190 SEK	Antal
AT 3600-80 RSK 4502993	80	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-02-05 I lager	3 070 SEK	Antal
AT 3600-100 RSK 4503009	100	25	-10 - 150	Invändig gänga ISO 228-1 (G, BSPP)	Spak		2025-02-05 Färre än 10 i lager	6 100 SEK	Antal

Tillbehör

Låsanordning AT 3619-L

Låsanordning 3600-3616 samt 3700-3716.

Välj

Spindelförlängning AT 3603-SE

Spindelförlängning för mässingsventiler 36xx samt 37xx med låg hals

Välj

Produktinformation

Användningsområde

Avstängningsventil för värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". Silikonfri (ventilen är fri från silikonbaserat tätnings- eller smörjmedel. Garanti kan inte lämnas att artikeln är fri från silikon som kan komma från omgivningen, som t.ex. manuell hantering, transport, lagring etc).PN40 för ≤DN50 (Max 40bar tom +95°C, max 25bar at +150°C)
PN25 för ≥DN65 (Max 25bar tom +95°C, max 16bar vid +150°C)
Lämplig för vatten 0°C tom 150°C.
Lämplig för luft -10°C tom 150°C.
Kan användas ner till -30°C i kylsystem med glykolblandat media.

AMA-text

PSB.1 Kulventiler

Kulventil i mässing AT 3600, G ... Med fullt genomlopp, inv. gga och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3601, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit.
Kulventil i mässing AT 3602. Med fullt genomlopp, inv. gga och vred. Packbox av grafit.

Kvalitetssäkring

AFS 2016:1, 8 paragraf

Märkning på produkt: Fabrikat och DN.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 43123

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
3600-8	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-10	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-15	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-20	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-25	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-32	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-40	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-50	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-65	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-80	b9c440fa-966d-4c25-a44c-2d1b1239ca91
3600-100	b9c440fa-966d-4c25-a44c-2d1b1239ca91

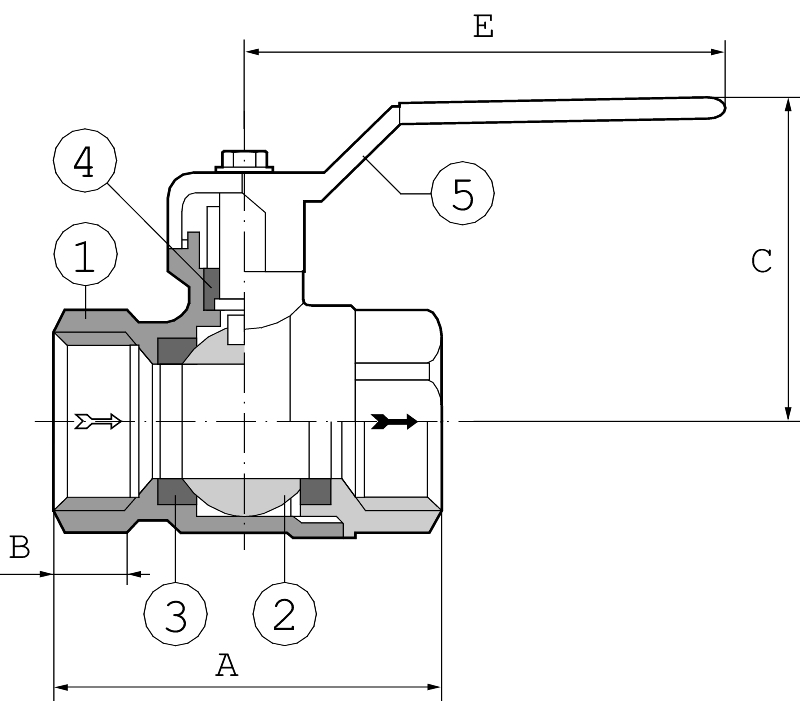

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kula	Mässing (CuZn40Pb2) (CW617N) (2.0402)
3	Sätesringar	PTFE (polytetrafluoreten)
4	Packbox	Grafit
5	Spak	Stål

Mått och vikt

Dimensionsområde (DN): 8 - 100

Mått

DN	A	B	Nettovikt (kg)
8	39	41	0.11
10	39	41	0.113
15	49	53	0.22
20	58	57	0.308
25	67	65	0.526
32	81	71	0.809
40	94	79	1.198
50	110	87	1.8
65	141	117	3.454
80	163	132	5.06
100	188	144	8.348

Funktion och konstruktion

AT 3601 har hög spindelhals i DN 10-50. Lämplig vid montage, där ventilen skall överisoleras. AT 3600 och 3602 har s.k. "blow out-säker" spindel.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Stål, Övrigt

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Tryckklass (PN): 25 - 40

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Teknisk data

Artikelnummer	KVS	Ansl. 1	Ansl. 1 - spec.	Ansl. 2	Ansl. 2 - spec.	Manöver
3600-8		Invändig gänga ISO 228-1 (G, BSPP)	1/4	Invändig gänga ISO 228-1 (G, BSPP)	1/4	Spak
3600-10	5.8	Invändig gänga ISO 228-1 (G, BSPP)	3/8	Invändig gänga ISO 228-1 (G, BSPP)	3/8	Spak
3600-15	15.7	Invändig gänga ISO 228-1 (G, BSPP)	1/2	Invändig gänga ISO 228-1 (G, BSPP)	1/2	Spak
3600-20	30.8	Invändig gänga ISO 228-1 (G, BSPP)	3/4	Invändig gänga ISO 228-1 (G, BSPP)	3/4	Spak
3600-25	49.3	Invändig gänga ISO 228-1 (G, BSPP)	1	Invändig gänga ISO 228-1 (G, BSPP)	1	Spak
3600-32	79	Invändig gänga ISO 228-1 (G, BSPP)	1 1/4	Invändig gänga ISO 228-1 (G, BSPP)	1 1/4	Spak
3600-40	125.3	Invändig gänga ISO 228-1 (G, BSPP)	1 1/2	Invändig gänga ISO 228-1 (G, BSPP)	1 1/2	Spak
3600-50	224.2	Invändig gänga ISO 228-1 (G, BSPP)	2	Invändig gänga ISO 228-1 (G, BSPP)	2	Spak
3600-65		Invändig gänga ISO 228-1 (G, BSPP)	2 1/2	Invändig gänga ISO 228-1 (G, BSPP)	2 1/2	Spak
3600-80		Invändig gänga ISO 228-1 (G, BSPP)	3	Invändig gänga ISO 228-1 (G, BSPP)	3	Spak
3600-100		Invändig gänga ISO 228-1 (G, BSPP)	4	Invändig gänga ISO 228-1 (G, BSPP)	4	Spak

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Samtliga ventiler har invändig rörgänga.
Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
