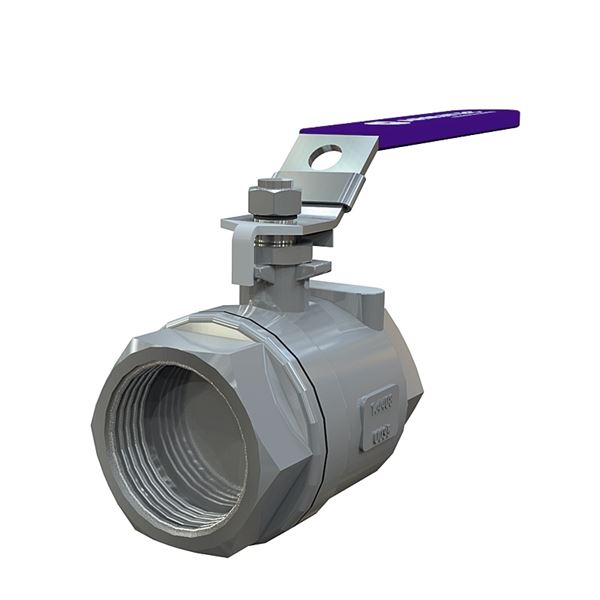

Kulventil AT 3535A

Kulventiler av rostfritt stål/PTFE fullt genomlopp med invändiga gängor. För i huvudsak syror och saltlösningar, lösningsmedel, alkoholer och petroliumprodukter.

Dimensionsområde (DN)	10 - 100
Tryckklass (PN)	63
Temperatur (°C)	-20 - 200
Huvudmaterial	Rostfritt stål

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3535A8	8	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	10	2025-02-24 I lager	620 SEK	Antal
AT 3535A10 RSK 4515921	10	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	12	2025-02-24 I lager	670 SEK	Antal
AT 3535A15 RSK 4515922	15	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	38	2025-02-24 I lager	710 SEK	Antal
AT 3535A20 RSK 4515923	20	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	66	2025-02-24 I lager	910 SEK	Antal
AT 3535A25 RSK 4515924	25	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	105	2025-02-24 I lager	1 110 SEK	Antal
AT 3535A32 RSK 4515925	32	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	190	2025-02-24 I lager	1 740 SEK	Antal
AT 3535A40 RSK 4515926	40	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	275	2025-02-24 I lager	2 200 SEK	Antal
AT 3535A50 RSK 4515927	50	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	480	2025-02-24 I lager	3 070 SEK	Antal
AT 3535A65 RSK 4515928	65	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	797	2025-02-24 I lager	5 600 SEK	Antal
AT 3535A80 RSK 4515929	80	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	1210	2025-02-24 I lager	9 100 SEK	Antal
AT 3535A100	100	63	-20 - 200	Invändig gänga ISO 228-1 (G, BSPP)	Låsbar spak	1300	2025-03-18 Beställningsvara	11 500 SEK	Antal

Produktinformation

Användningsområde

Avstängningsventil för i huvudsak följande:
Syror och saltlösningar.
Lösningsmedel och alkoholer.
Petroleumprodukter.

AMA-text

PSB.1 Kulventiler

Kulventil AT 3535A, ... rostfritt syrafast stål, fullt genomlopp, PN 63, låsbart handtag.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Provning sker enligt ISO 5208. Läckageklass A gäller för ventiltypen.
Kontrollintyg SS-EN 10 204, 2.2 anges vid beställning.

Märkning på produkt: Fabrikat, anslutning/DN, PN och material.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 8326

SundaHus: C-

Detaljförteckning

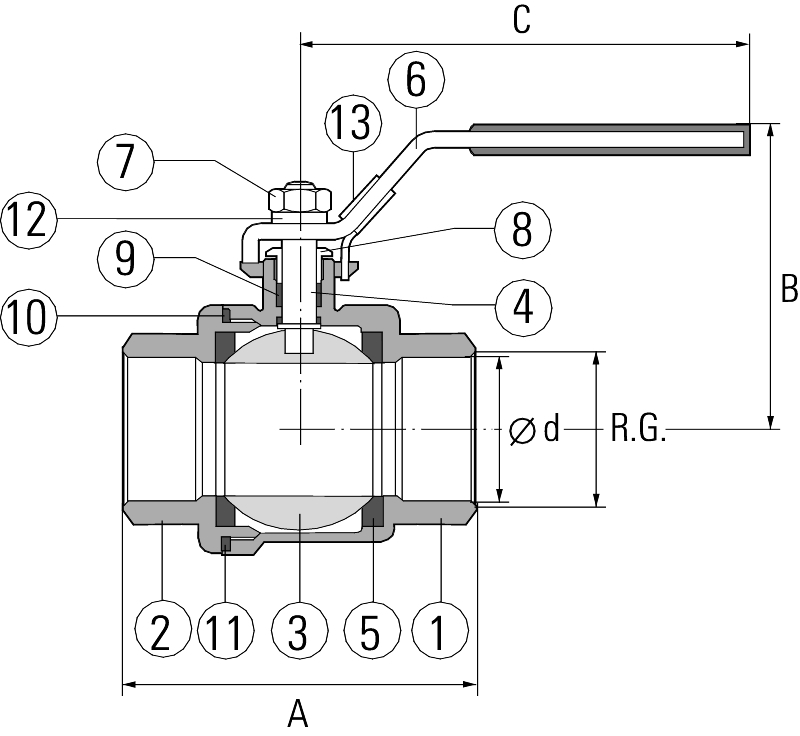

Pos	Komponent	Material
1	Ventilhus	Syrafast stål AISI 316 (1.4408, CF8M)
2	Anslutning	Syrafast stål AISI 316 (1.4408, CF8M)
3	Kula	Syrafast stål AISI 316 (1.4408, CF8M)
4	Spindel	Syrafast stål AISI 316 (1.4401)
5	Sätesring	PTFE (polytetrafluoreten)
6	Handtag	Rostfritt stål AISI 304 (1.4301)
7	Mutter	Rostfritt stål AISI 304 (1.4301)
8	Glander	Rostfritt stål AISI 304 (1.4301)
9	Glander/Spindel/Huspackning	PTFE (polytetrafluoreten)
10	Bricka/Låsdel	Rostfritt stål AISI 304 (1.4301)

Mått och vikt

Dimensionsområde (DN): 10 - 100

Mått

DN	8	10	15	20	25	32	40	50	65	80	100
A	50	50	58	65	80	92	105	125	155.6	183	240
B	48	48	52	61	65	79	83	97	129	138	175
C	91	91	103	111	126	154	154	191	244	244	315
Nettovikt (kg)	0.195	0.205	0.29	0.44	0.615	1.08	1.49	2.56	5.04	8.15	18.4

Funktion och konstruktion

Tvådelad kulventil med fullt genomlopp och invändig rörgänga enligt DIN 259/2999, DIN ISO 228 (BSPP). Låsbar spak. Utblåsningssäker spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål, Övrigt

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316 (1.4401), Syrafast stål AISI 316 (1.4408, CF8M), PTFE (polytetrafluoreten)

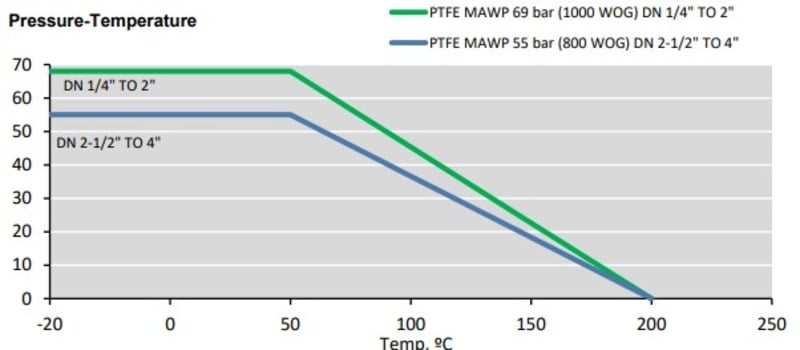

Temperatur (°C): -20 - 200

Tryckklass (PN): 63

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Teknisk data

Artikelnummer	KVS	Ansl. 1 - spec.	Ansl. 2 - spec.	Manöver
3535A8	10	1/4	1/4	Låsbar spak
3535A10	12	3/8	3/8	Låsbar spak
3535A15	38	1/2	1/2	Låsbar spak
3535A20	66	3/4	3/4	Låsbar spak
3535A25	105	1	1	Låsbar spak
3535A32	190	1 1/4	1 1/4	Låsbar spak
3535A40	275	1 1/2	1 1/2	Låsbar spak
3535A50	480	2	2	Låsbar spak
3535A65	797	2 1/2	2 1/2	Låsbar spak
3535A80	1210	3	3	Låsbar spak
3535A100	1300	4	4	Låsbar spak

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen har invändig rörgänga. Vid fluid ånga gäller max 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
