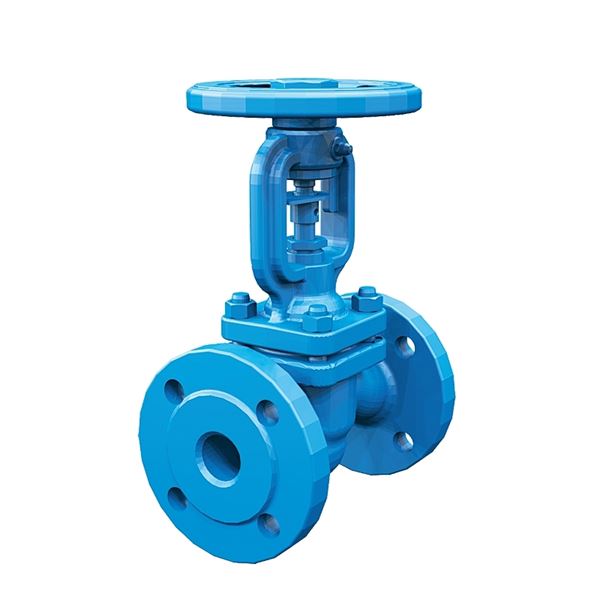

Kägelventil AT 1040C

Kägelventil av stål, med flänsar, PN 40. Med stigande, utvändigt gängad spindel. Plana tätningsytor. Packboxen är tryckavlastad med käglan i fullt öppet läge. Ventiler fr.o.m. DN 125 har som standard tryckavlastad kägla vilket även innebär att flödesriktningen är från motsatt håll, d.v.s uppifrån och ned. Som avstängningsventil för ånga, kondensat, hetvatten. Kan fås med reglerkägla.

Dimensionsområde (DN)	15 - 250
Tryckklass (PN)	40
Temperatur (°C)	-10 - 400
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Anslutning	Avs.datum	Bruttopris	Antal
AT 1040C15	15	40	Flänsad EN1092	2024-11-25 Färre än 10 i lager	2 370 SEK	Antal
AT 1040C20	20	40	Flänsad EN1092	2024-11-25 Färre än 10 i lager	2 770 SEK	Antal
AT 1040C25	25	40	Flänsad EN1092	2024-11-25 Färre än 10 i lager	3 040 SEK	Antal
AT 1040C32	32	40	Flänsad EN1092	2024-12-30 Beställningsvara	3 720 SEK	Antal
AT 1040C40	40	40	Flänsad EN1092	2024-11-25 Färre än 10 i lager	4 610 SEK	Antal
AT 1040C50	50	40	Flänsad EN1092	2024-11-25 Färre än 10 i lager	5 600 SEK	Antal
AT 1040C65	65	40	Flänsad EN1092	2024-12-30 Beställningsvara	7 700 SEK	Antal
AT 1040C80	80	40	Flänsad EN1092	2024-12-30 Beställningsvara	10 000 SEK	Antal
AT 1040C100	100	40	Flänsad EN1092	2024-12-30 Beställningsvara	12 900 SEK	Antal
AT 1040C16-100	100	16	Flänsad EN1092	2024-12-30 Beställningsvara	12 900 SEK	Antal
AT 1040C125	125	40	Flänsad EN1092	2024-12-30 Beställningsvara	23 200 SEK	Antal
AT 1040C150	150	40	Flänsad EN1092	2024-12-30 Beställningsvara	30 200 SEK	Antal
AT 1040C200	200	40	Flänsad EN1092	2024-12-30 Beställningsvara	48 000 SEK	Antal
AT 1040C250	250	40	Flänsad EN1092	2024-12-30 Beställningsvara	79 600 SEK	Antal

Produktinformation

Användningsområde

Som avstängningsventil för:
- ånga
- hetvatten
- kondensat

AMA-text

PSB.5 Kägelventiler och nålventiler

Kägelventil AT 1040C..., DN.., flänsad anslutning. Hus stål och veckbälg i rostfritt syrafast stål.

Kvalitetsäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.

Energi/miljödeklaration

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Bygelblock	Stål GP240GH N (1.0619)
3	Säte	Stål GP240GH N (1.0619)
4	Kägla	Stål GP240GH N (1.0619)
5	Spindel	Martensitiskt rostfritt stål (1.4021)
Stellite förstärkta tätningsytor mellan säte och kägla.

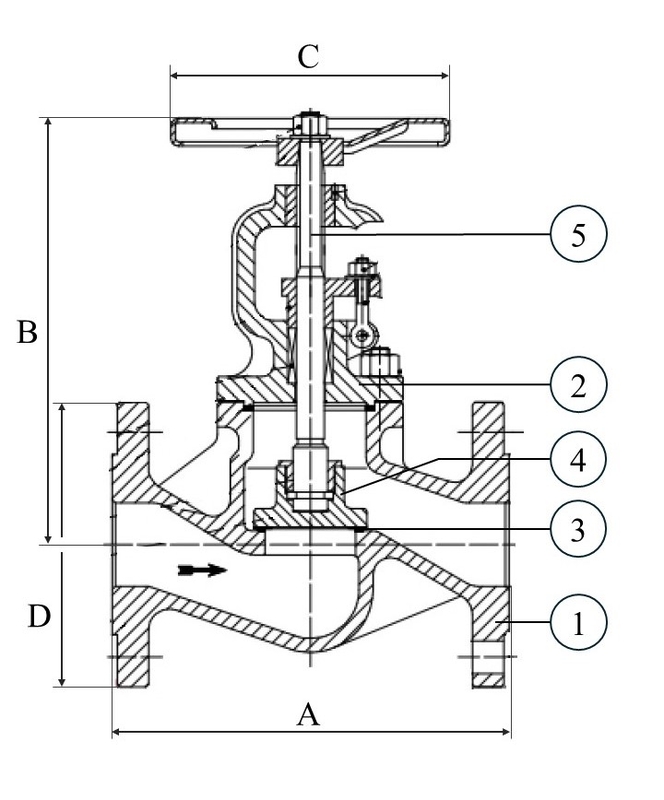

Mått och vikt

Dimensionsområde (DN): 15 - 250

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
A	130	150	160	180	200	230	290	310	350	400	480	600	730
B	185	185	220	220	235	255	300	335	370	390	400	495	660
C	140	140	160	160	180	180	225	250	300	350	400	500	500
D	95	105	115	140	150	165	185	200	235	270	300	375	450
Nettovikt (kg)	4	5.5	6.5	8	11	13.5	19	28	41.5	62	92	148	298

Funktion och konstruktion

Stigande, utvändigt gängad spindel. Plana tätningsytor.
Packboxen är tryckavlastad med käglan i fullt öppet läge.
Max arbetstryck och temperatur
35bar vid 200°C
28bar vid 300°C
21bar vid 400°C

Max differenstryck
33bar för DN125
21bar för DN150
14bar för DN200
9bar för DN250

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Rostfritt stål, Stål

Ingående materialkod: Stål GP240GH N (1.0619)

Temperatur (°C): -10 - 400

Temperatur noteringar: DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 35bar vid 200°C, Max 28bar vid 300°C, Max 21bar vid 400°C

Tryckklass (PN): 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010120 - Kägelventil

BK04 kod: 20707 Kägelventiler

DN	15	20	25	32	40	50	65	80	100	125	150	200	250
KVS	4.8	7.3	9.6	17.8	27.3	40.1	70.1	111	172	264	374	701	1035

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Kan monteras i valfritt inbyggnadsläge. Undantag: nedåtriktad ratt
Systemet renspolas före idrifttagande.
Ventiler DN15-100 har flödesriktning nedifrån och upp (underifrån käglan).
Ventiler DN125-250 har motsatt flödesriktning, d.v.s. uppifrån och ned.
Flödesriktningen är dock alltid markerad med en pil på ventilhuset.
