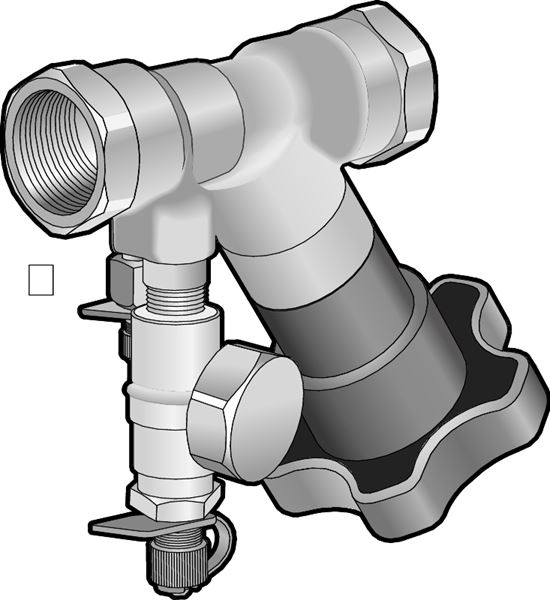

Injusteringsventil i avzinkningsbeständig mässing, inv.gga. samt i flänsat utförande. För injustering av flöden till angivna värden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga.
| Dimensionsområde (DN) | 15 - 150 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 110 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Differenstryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1310-15 | 15 | 16 | 2024-11-22 | 1 120 SEK | ||
| AT 1310-20 | 20 | 16 | 2024-11-22 | 1 260 SEK | ||
| AT 1310-25 | 25 | 16 | 2024-11-22 | 1 370 SEK | ||
| AT 1310-32 | 32 | 16 | 2024-11-22 | 1 660 SEK | ||
| AT 1310-40 | 40 | 16 | 2024-11-22 | 2 160 SEK | ||
| AT 1310-50 | 50 | 16 | 2024-11-22 | 2 480 SEK | ||
| AT 1310-65F | 65 | 16 | 2024-11-22 | 5 900 SEK | ||
| AT 1310-80F | 80 | 16 | 2024-11-22 | 9 100 SEK | ||
| AT 1310-100F | 100 | 16 | 2025-02-07 | 12 500 SEK | ||
| AT 1310-125F | 125 | 16 | 2024-11-22 | 18 200 SEK | ||
| AT 1310-150F | 150 | 16 | 2025-02-07 | 24 200 SEK |
För injustering av flöden till angivna värden i värme- och kylsystem. Även lämplig på tappvatten för instrypning av VVC-slinga, upp till DN50. Fluidgrupp 2.
PSA.34 Injusteringsventil med avstängnings -, avtappnings - och mätningsfunktion
PSA.34 Injusteringsventiler med avstängnings-, avtappnings- och
mätningsfunktion
För DN 15-50: Injusteringsventil AT 1310 DN.... av avzinkningshärdig mässing med invändiga gängor. PN 16.
Flöde:.....l/s, förinst.värde:.....varv motsv Kv.....m3/h.
För DN 65-150: Injusteringsventil AT 1310 DN.... av gråjärn med flänsanslutning. PN 16.
Flöde:.....l/s, förinst.värde:.....varv motsv Kv.....m3/h.
Märkning på produkt: Fabrikat och DN.
SundaHus: C-
Dimensionsområde (DN): 15 - 150
Flödesmätning utförs genom differenstryckmätning över standardiserad venturi-dysa. Instrument för differenstryckmätning med anslutning för mätnipplar kan användas. Genom ventilens konstruktion för mätningen fås ett lågt tryckfall och en hög signal för att säkerställa mätnoggrannhet.
Inställningen sker med ventilratten som förinställs för önskat tryckfall. Ratten har två skalor som visar digitalt antal hela varv och 1/10-dels varv. Efter färdig inställning kan värdet låsas genom att innerspindeln skruvas i sitt ändläge med en 3 mm insexnyckel. Ratten kan även plomberas.
Huvudmaterial: Mässing
Ingående material: Mässing
Temperatur (°C): -10 - 110
Tryckklass (PN): 16
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Flänsad EN1092
ETIM klassning: EC011463 - Injusteringsventil
Möjlig montageposition: Vertikal, Horisontell
Ventilerna kan monteras i tillopp eller retur och i valfritt inbyggnadsläge.
Tillse att tillräckligt utrymme finns för åtkomst av mätuttag och ventilratt.Skall monteras med ventilhusets pil i flödesriktningen. Vid flödesmätning rekommenderas raksträcka på min. 5 x D före ventilen och 2 x D efter.
För DN 65-150: Flänspackning används som tätning mellan ventilhus och venturidysan.
