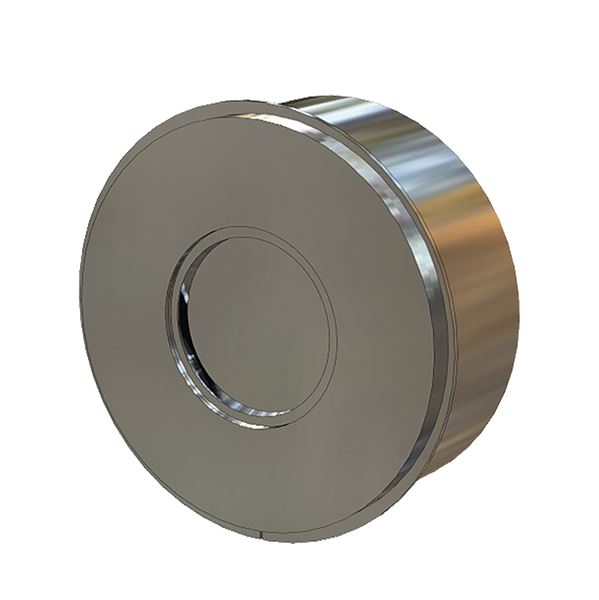

Fjäderbelastad ringbackventil av rostfritt stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.
| Dimensionsområde (DN) | 15 - 200 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -10 - 400 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1174-15 | Metalltätning | 15 | 40 | -10 - 400 | 2025-02-24 | 1 670 SEK | |
| AT 1174-20 | Metalltätning | 20 | 40 | -10 - 400 | 2025-02-24 | 2 010 SEK | |
| AT 1174-25 | Metalltätning | 25 | 40 | -10 - 400 | 2025-02-24 | 2 420 SEK | |
| AT 1174-32 | Metalltätning | 32 | 40 | -10 - 400 | 2025-02-24 | 2 860 SEK | |
| AT 1174-40 | Metalltätning | 40 | 40 | -10 - 400 | 2025-02-24 | 3 220 SEK | |
| AT 1174-50 | Metalltätning | 50 | 40 | -10 - 400 | 2025-02-24 | 4 330 SEK | |
| AT 1174-65 | Metalltätning | 65 | 40 | -10 - 400 | 2025-02-24 | 6 500 SEK | |
| AT 1174-80 | Metalltätning | 80 | 40 | -10 - 400 | 2025-02-24 | 10 200 SEK | |
| AT 1174-100 | Metalltätning | 100 | 40 | -10 - 400 | 2025-02-24 | 12 600 SEK | |
| AT 1174-125 | Metalltätning | 125 | 40 | -10 - 400 | 2025-03-20 | 25 100 SEK | |
| AT 1174-150 | Metalltätning | 150 | 40 | -10 - 400 | 2025-03-20 | 32 100 SEK | |
| AT 1174-200 | Metalltätning | 200 | 16 | -10 - 400 | 2025-04-03 | 43 600 SEK | |
| AT 1174E15 | Mjuktätning EPDM | 15 | 40 | -10 - 130 | 2025-03-27 | 2 010 SEK | |
| AT 1174E20 | Mjuktätning EPDM | 20 | 40 | -10 - 400 | 2025-03-27 | 2 380 SEK | |
| AT 1174E25 | Mjuktätning EPDM | 25 | 40 | -10 - 130 | 2025-03-27 | 2 810 SEK | |
| AT 1174E32 | Mjuktätning EPDM | 32 | 40 | -10 - 130 | 2025-03-27 | 3 360 SEK | |
| AT 1174E40 | Mjuktätning EPDM | 40 | 40 | -10 - 130 | 2025-03-27 | 3 860 SEK | |
| AT 1174E50 | Mjuktätning EPDM | 50 | 40 | -10 - 130 | 2025-03-27 | 4 690 SEK | |
| AT 1174E65 | Mjuktätning EPDM | 65 | 40 | -10 - 130 | 2025-03-27 | 7 400 SEK | |
| AT 1174E80 | Mjuktätning EPDM | 80 | 40 | -10 - 130 | 2025-03-27 | 10 500 SEK | |
| AT 1174E100 | Mjuktätning EPDM | 100 | 40 | -10 - 130 | 2025-03-27 | 13 100 SEK | |
| AT 1174E125 | Mjuktätning EPDM | 125 | 40 | -10 - 130 | 2025-03-27 | 17 800 SEK | |
| AT 1174V15 | Mjuktätning Viton | 15 | 40 | -10 - 200 | 2025-03-27 | 2 470 SEK | |
| AT 1174V20 | Mjuktätning Viton | 20 | 40 | -10 - 200 | 2025-03-27 | 2 750 SEK | |
| AT 1174V32 | Mjuktätning Viton | 32 | 40 | -10 - 200 | 2025-03-27 | 3 670 SEK | |
| AT 1174V25 | Mjuktätning Viton | 25 | 40 | -10 - 200 | 2025-03-27 | 3 270 SEK | |
| AT 1174V50 | Mjuktätning Viton | 50 | 40 | -10 - 200 | 2025-03-27 | 5 400 SEK | |
| AT 1174V65 | Mjuktätning Viton | 65 | 40 | -10 - 200 | 2025-03-27 | 8 000 SEK | |
| AT 1174N100 | Mjuktätning NBR | 100 | 40 | -10 - 90 | 2025-03-27 | 13 100 SEK | |
| AT 1174T25 | PTFE-tätning | 25 | 40 | -10 - 250 | 2025-03-27 | 3 360 SEK | |
| AT 1174T32 | PTFE-tätning | 32 | 40 | -10 - 250 | 2025-03-27 | 4 600 SEK |
Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1174 används till t. ex. värmevatten, hetvatten, korrosiva vätskor och gaser, ånga, olja och hetolja. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.
PSE.31 Backventiler i vätskesystem
Ringbackventil AT1174…, DN... med hus av rostfritt stål samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.
Läckageklass A för ventiler med mjuktätning. Läckageklass D för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.
Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.
Byggvarubedömning: Accepteras
BVB ID: 108757
SundaHus: A

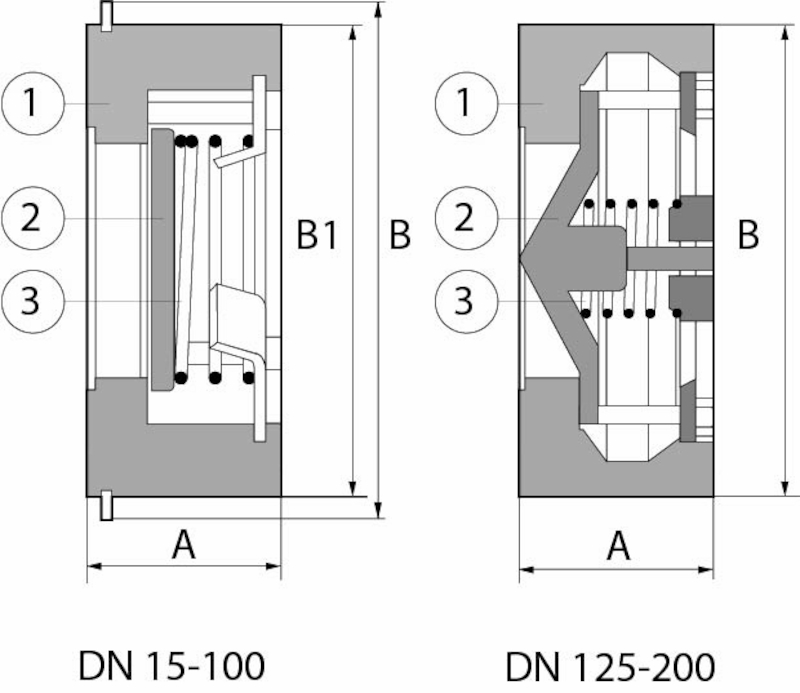

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Rostfritt stål (1.4006) |
| 2 | Kägelplatta (DN15-100) | Syrafast stål AISI 316Ti (1.4571) |
| 3 | Fjäder | Syrafast stål AISI 316Ti (1.4571) |
| 4 | Kägelplatta (DN125-200) | Rostfritt stål (1.4006) |
Dimensionsområde (DN): 15 - 200
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | ||||||||||||||||||||||||||||||
| B1 PN6 | 43 | 53 | 64 | 76 | 86 | 96 | 116 | 132 | 152 | ||||||||||||||||||||||||||||||
| B PN10-40 | 51 | 61 | 71 | 82 | 92 | 108 | 127 | 142 | 162 | ||||||||||||||||||||||||||||||
| Vikt | 0.15 | 0.25 | 0.3 | 0.6 | 0.8 | 1.3 | 2 | 2.3 | 3.5 | ||||||||||||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||||||
| DN | 125 | 150 | 200 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 90 | 106 | 140 | ||||||||||||||||||||
| B1/B PN6 | 184 | 207 | 263 | ||||||||||||||||||||
| B PN10-16 | 193 | 218 | 275 | ||||||||||||||||||||
| B PN25 | 193 | 224 | 285 | ||||||||||||||||||||
| B PN40 | 193 | 224 | 292 | ||||||||||||||||||||
| Vikt | 8 | 17 | 23 | ||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||
Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

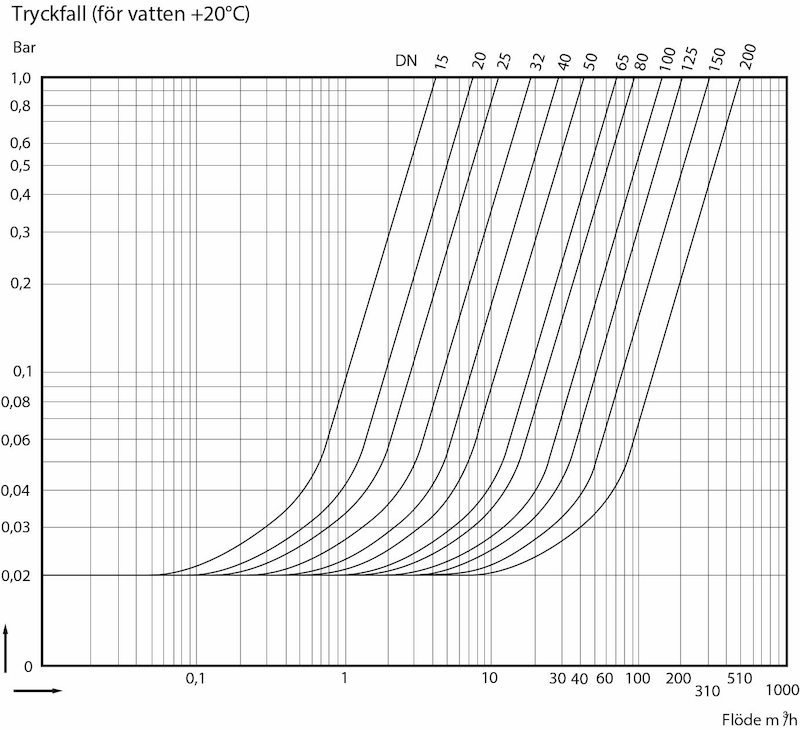

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
40 bar vid -10°C
40 bar vid +20°C
35 bar vid +200°C
30 bar vid +300°C
25 bar vid +400°C
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål (1.4006)
Ingående material: Rostfritt stål
Ingående materialkod: Rostfritt stål (1.4006)
Temperatur (°C): -10 - 400
Tryckklass (PN): 6 - 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
MagiCAD länk: https://redir.magicloud.com/product/5b9a4cf5-abf8-4965-b8ac-ff538e2e02dc
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 4 | 7.5 | 10 | 18 | 27 | 40 | 69 | 90 | 150 | 200 | 310 | 540 |
| Montageposition | Vertikal upp med fjäder | Vertikal ned med fjäder | Horisontell med fjäder | Vertikal upp utan fjäder |
|---|---|---|---|---|
| 15-32 | 24 | 16 | 20 | 4 |
| 40 | 24.5 | 15.5 | 20 | 4.5 |
| 50 | 25 | 15 | 20 | 5 |
| 65 | 25.5 | 14.5 | 20 | 5.5 |
| 80-100 | 26.5 | 13.5 | 20 | 6.5 |
| 125 | 32 | 8 | 20 | 12 |
| 150 | 34 | 6 | 20 | 14 |
| 200 | 35 | 5 | 20 | 15 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
- Ringbackventilerna skall monteras mellan rörflänsar enligt EN 1092-1, form B1.
