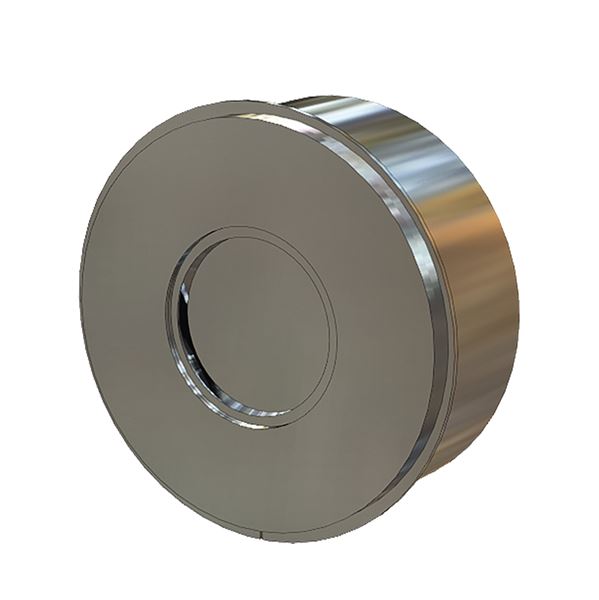

Ringbackventil AT 1172-

Fjäderbelastad ringbackventil av stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	15 - 200
Tryckklass (PN)	6 - 40
Temperatur (°C)	-10 - 450
Huvudmaterial	Stål

Varan har bedömning A i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1172-15	Metalltätning	15	40	-10 - 450	2025-01-27 Beställningsvara	2 350 SEK	Antal
AT 1172-25	Metalltätning	25	40	-10 - 450	2025-01-27 Beställningsvara	2 350 SEK	Antal
AT 1172-32	Metalltätning	32	40	-10 - 450	2025-01-27 Beställningsvara	2 780 SEK	Antal
AT 1172-50	Metalltätning	50	40	-10 - 450	2025-01-29 Beställningsvara	3 610 SEK	Antal
AT 1172-80 RSK 4969659	Metalltätning	80	40	-10 - 450	2024-12-27 Färre än 10 i lager	5 500 SEK	Antal
AT 1172-100 RSK 4969660	Metalltätning	100	40	-10 - 450	2024-12-27 Färre än 10 i lager	7 100 SEK	Antal
AT 1172-125 RSK 4969661	Metalltätning	125	40	-10 - 450	2024-12-27 Färre än 10 i lager	17 300 SEK	Antal
AT 1172-150 RSK 4969662	Metalltätning	150	40	-10 - 450	2024-12-27 Färre än 10 i lager	22 000 SEK	Antal
AT 1172-200	Metalltätning	200	16	-10 - 450	2025-02-10 Beställningsvara	29 000 SEK	Antal
AT 1172-40-200	Metalltätning	200	40	-10 - 450	2025-02-24 Beställningsvara	29 000 SEK	Antal
AT 1172E20	Mjuktätning EPDM	20	40	-10 - 130	2025-01-29 Beställningsvara	2 260 SEK	Antal
AT 1172E50	Mjuktätning EPDM	50	40	-10 - 130	2025-01-29 Beställningsvara	4 320 SEK	Antal
AT 1172E65	Mjuktätning EPDM	65	40	-10 - 130	2025-01-27 Beställningsvara	5 500 SEK	Antal
AT 1172E80	Mjuktätning EPDM	80	40	-10 - 130	2025-01-27 Beställningsvara	6 100 SEK	Antal
AT 1172E100	Mjuktätning EPDM	100	40	-10 - 130	2025-02-03 Beställningsvara	8 500 SEK	Antal
AT 1172E125	Mjuktätning EPDM	125	40	-10 - 130	2025-02-03 Beställningsvara	18 000 SEK	Antal

Produktinformation

Användningsområde

Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1172 används till t. ex. värmevatten, hetvatten, ånga, olja och hetolja. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vätskesystem

Ringbackventil AT1172…, DN... med hus av stål samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

SundaHus: A

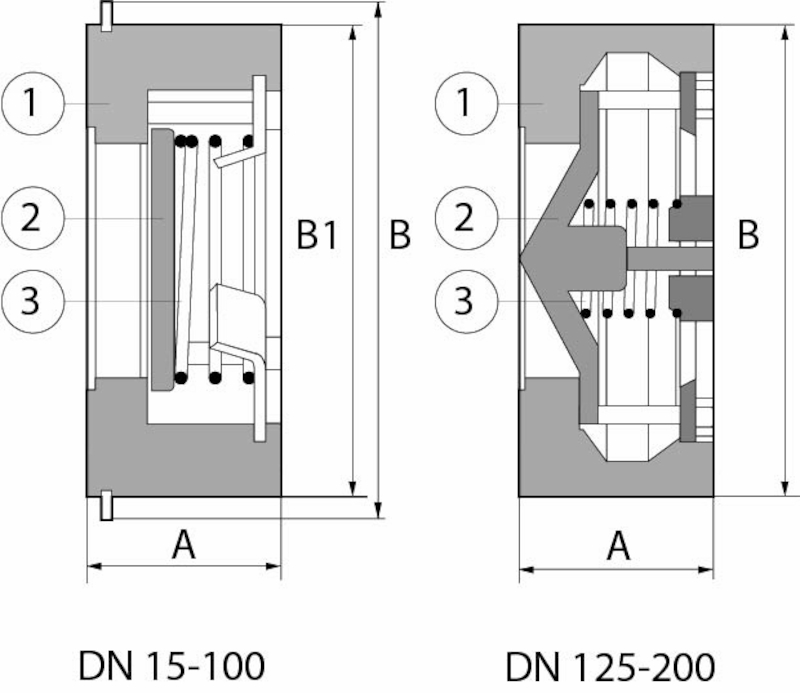

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Stål P250GH (1.0460)
2	Kägelplatta (DN80-DN100)	Syrafast stål AISI 316L (1.4404)
3	Fjäder	Syrafast stål AISI 316Ti (1.4571)
4	Kägelplatta (DN125-200)	Rostfritt stål (1.4006)
5	Insvetsat säte	Rostfritt stål (1.4370)

Mått och vikt

Dimensionsområde (DN): 15 - 200

DN	15	20	25	32	40	50	65	80	100
A	16	19	22	28	31.5	40	46	50	60
B1 PN6	43	53	64	76	86	96	116	132	152
B PN10-40	51	61	71	82	92	108	127	142	162
Vikt	0.15	0.25	0.3	0.6	0.8	1.3	2	2.3	3.5
Mått i mm, vikt i kg.

DN	125	150	200
A	90	106	140
B1/B PN6	184	207	263
B PN10-16	193	218	275
B PN25	193	224	285
B PN40	193	224	292
Vikt	8	17	23
Mått i mm, vikt i kg.

Funktion och konstruktion

Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

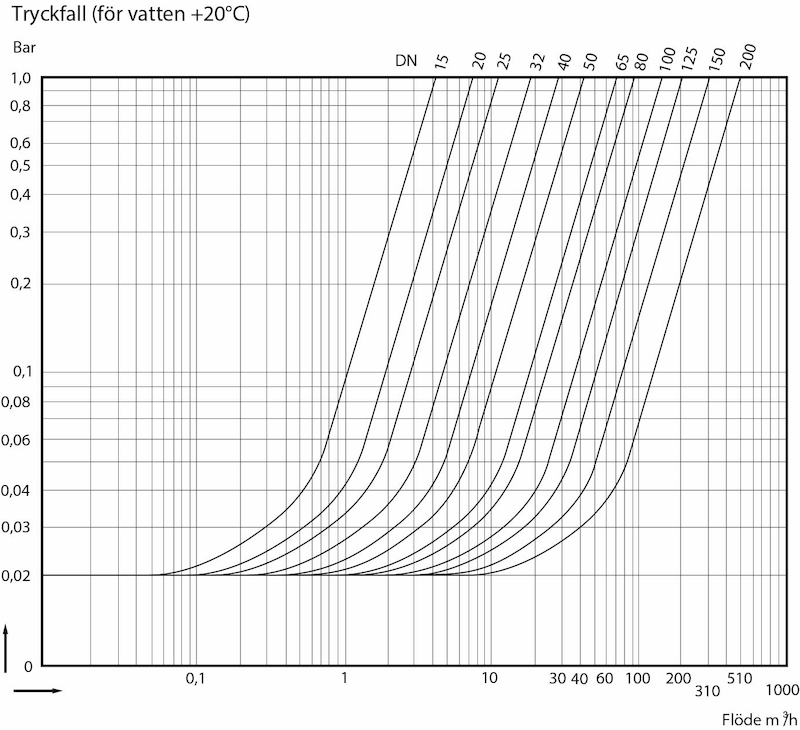

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
16 bar vid -10°C
40 bar vid +20°C
34 bar vid +100°C
33 bar vid +150°C
31 bar vid +200°C
28 bar vid +250°C
25 bar vid +300°C
24 bar vid +350°C
22 bar vid +400°C
13 bar vid +450°C

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål P250GH (1.0460)

Ingående material: Stål

Ingående materialkod: Stål P250GH (1.0460)

Temperatur (°C): -10 - 450

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicloud.com/product/d70c622a-d506-4917-8b66-862149a12264

Kvs-värden för olika dimensioner

DN	15	25	32	50	80	100	125	150	200	20	65
KVS	4	10	18	40	90	150	200	310	540	7.5	69

Öppningstryck (mbar)

Montageposition	Vertikal upp med fjäder	Vertikal ned med fjäder	Horisontell med fjäder	Vertikal upp utan fjäder
15-32	24	16	20	4
40	24.5	15.5	20	4.5
50	25	15	20	5
65	25.5	14.5	20	5.5
80-100	26.5	13.5	20	6.5
125	32	8	20	12
150	34	6	20	14
200	35	5	20	15

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
- Ringbackventilerna skall monteras mellan rörflänsar enligt EN 1092-1, form B1.
