Kulbackventil för avloppsvatten, förorenat vatten, sandblandat vatten, trögflytande media.
| Dimensionsområde (DN) | 25 - 65 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | -10 - 80 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1165-25 | 25 | 10 | -10 - 80 | 2025-02-21 | 2 400 SEK | |
| AT 1165-32 | 32 | 10 | -10 - 80 | 2024-12-23 | 1 880 SEK | |
| AT 1165-40 | 40 | 10 | -10 - 80 | 2024-12-23 | 2 150 SEK | |
| AT 1165-50 | 50 | 10 | -10 - 80 | 2024-12-23 | 2 830 SEK | |
| AT 1165-65 | 65 | 10 | -10 - 80 | 2025-02-21 | 5 000 SEK |
Backventil för i huvudsak:
- avloppsvatten
- förorenat vatten
- sandblandat vatten
- trögflytande media
PSE.33 Backventiler i avloppsvattensystem

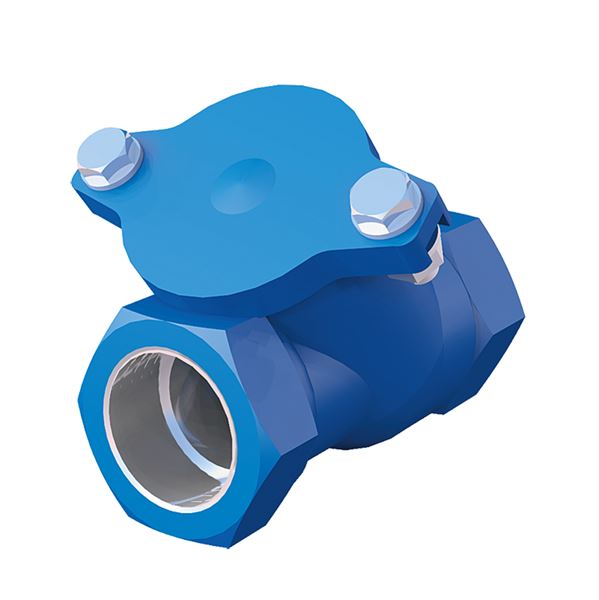

Kulbackventil AT 1165, G... i gråjärn, PN 10.
PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och flödespil.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Gråjärn GJL-250 (GG25) |
| 2 | Kula | Aluminium |
| 3 | Tätning | NBR (nitrilgummi) |
| 4 | Bultar | Rostfritt stål |
Dimensionsområde (DN): 25 - 65
| DN | 25 | 32 | 40 | 50 | 65 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 114 | 132 | 145 | 173.5 | 200 | ||||||||||||
| B | 95 | 110.5 | 121 | 144 | 174.5 | ||||||||||||
| Vikt | 1.3 | 1.9 | 2.5 | 3.5 | 5.9 | ||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||
Kulbackventilen är konstruerad för orena och trögflytande vätskor. Stängningssystemet har genom kulans självrensande funktion en obehindrad flödespassage, utan risk för blockering. Detta gör kulbackventilen speciellt lämpad för spillvattenanläggningar.
- Mycket lågt tryckfall
- Ljudlös
- Robust
- Driftssäker
- Täthet uppnås genom en elastisk gummipackning på ventilsätet.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): -10 - 80
Tryckklass (PN): 10
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vid lodrätt montage skall flödet vara stigande. Lodrätt montage är att föredra. Vid horisontellt montage skall kulhuset vara ovanför rörets centrumlinje. Observera att vid horisontellt montage är öppningstrycket nära noll vilket kan innebära fördröjning i stängning vid lågt returflöde.
Kulbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Vid lodrätt montage skall flödet vara stigande. Lodrätt montage är att föredra. Vid horisontellt montage skall kulhuset vara ovanför rörets centrumlinje. Observera att vid horisontellt montage är öppningstrycket nära noll vilket kan innebära fördröjning i stängning vid lågt returflöde.
Backventil AT 1165, AT 1166 Produktdatablad, äldre version (PDF-fil, 711 kB)
