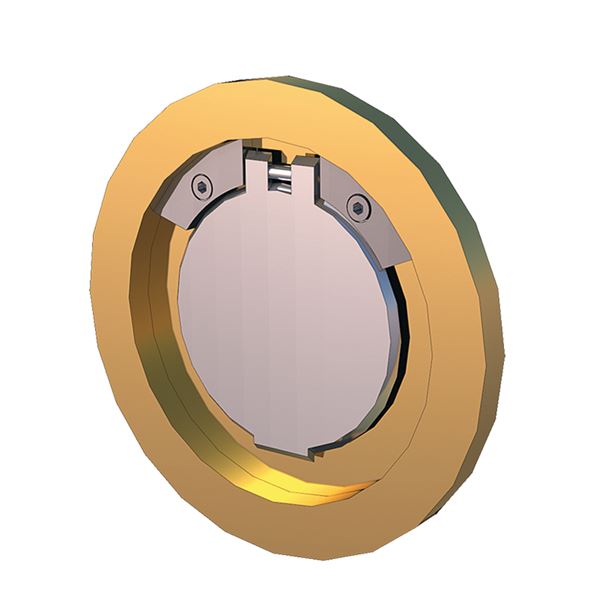

Klaffbackventil AT 2662-

Fjäderbelastad klaffbackventil av brons för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	50 - 1200
Tryckklass (PN)	6 - 16
Temperatur (°C)	-10 - 300
Huvudmaterial	Brons

Varan har bedömning C- i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 2662FE80	Med fjäder, Mjuktätning EPDM	80	16	-10 - 130	Förfrågan	Förfrågan	Offert
AT 2662FE100 RSK 4968229	Med fjäder, Mjuktätning EPDM	100	16	-10 - 130	2025-02-24 Färre än 10 i lager	8 200 SEK	Antal
AT 2662FE125 RSK 4968230	Med fjäder, Mjuktätning EPDM	125	16	-10 - 130	2025-02-24 Färre än 10 i lager	9 200 SEK	Antal
AT 2662FE150 RSK 4968231	Med fjäder, Mjuktätning EPDM	150	16	-10 - 130	2025-02-24 Färre än 10 i lager	12 200 SEK	Antal
AT 2662FE200 RSK 4968232	Med fjäder, Mjuktätning EPDM	200	16	-10 - 130	2025-02-24 Färre än 10 i lager	19 700 SEK	Antal
AT 2662FE250 RSK 4968233	Med fjäder, Mjuktätning EPDM	250	16	-10 - 130	Förfrågan	Förfrågan	Offert
AT 2662FE300 RSK 4968234	Med fjäder, Mjuktätning EPDM	300	16	-10 - 130	Förfrågan	Förfrågan	Offert
AT 2662FE350	Med fjäder, Mjuktätning EPDM	350	16	-10 - 130	Förfrågan	Förfrågan	Offert
AT 2662FE400	Med fjäder, Mjuktätning EPDM	400	16	-10 - 130	Förfrågan	Förfrågan	Offert
AT 2662FE450	Med fjäder, Mjuktätning EPDM	450	16	-10 - 130	Förfrågan	Förfrågan	Offert

Produktinformation

Användningsområde

Klaffbackventiler är lämpliga för varierande applikationer och fluider. AT 2662 används till tex varmt/kallt vatten och havsvatten.

AMA-text

PSE.31 Backventiler i vätskesystem

Klaffbackventil AT2662, DN..., PN..., fjäderbelastad. Med hus av brons, klaff av rostfritt syrafast stål samt
tätning av .... För inspänning mellan flänsar.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
2662FE80	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE100	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE125	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE150	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE200	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE250	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE300	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE350	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE400	1ca4e756-c992-47fc-8876-968e6e2f1187
2662FE450	1ca4e756-c992-47fc-8876-968e6e2f1187

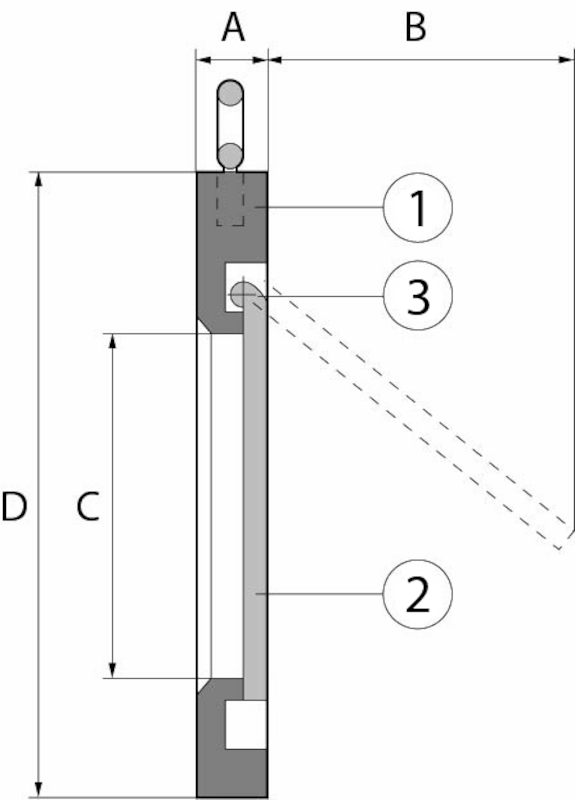

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Brons CuSn12-C (CC483K)
2	Klaff DN50-150*	Syrafast stål AISI 316 (1.4408, CF8M)
3	Fjäder**	Rostfritt stål AISI 302 (1.4310)
4	Klaff >DN150*	Syrafast stål AISI 316L (1.4404, CF3M)
* Ventilen kan fås med olika tätningar: metalltätning (-), EPDM (E), Viton (V), NBR (N), PTFE (T) ** Gäller artiklar med F i artikelnumret

Mått och vikt

Dimensionsområde (DN): 50 - 1200

Funktion och konstruktion

Fjäderbelastad klaffbackventil med lågt tryckfall och kort bygglängd. Ventilen stänger innan mediaströmmen vänder.
Backventilen är underhållsfri, har obelastad axel samt låg vikt.

Läckageklass A för backventiler med mjuktätning. Läckageklass G för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.

Temperaturområde för mjuktätning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
16 bar vid -10°C
16 bar vid 10°C
16 bar vid 100°C
13 bar vid 200°C
9,6 bar vid 300°C

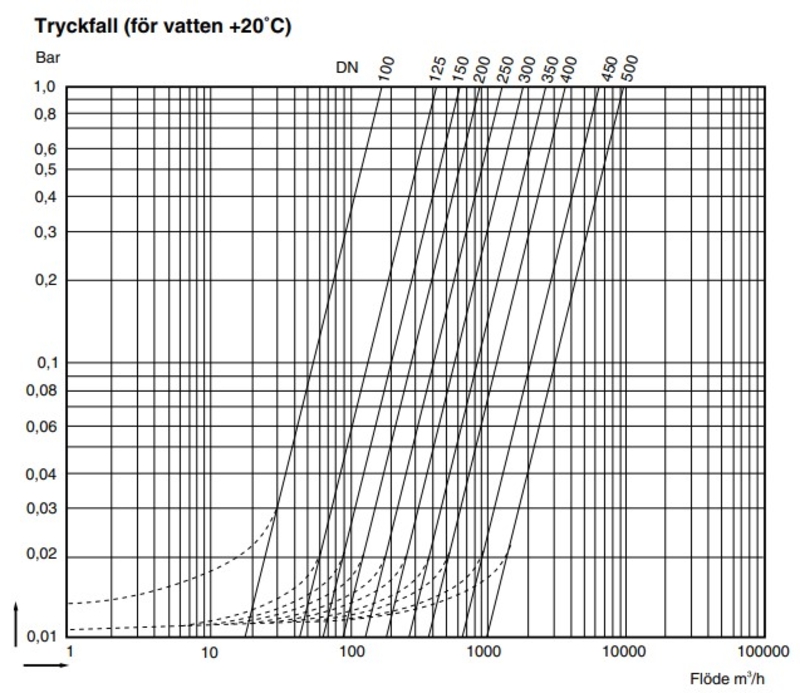

I tryckfallsdiagrammet nedan: På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och skall öppna stabilt.

Tekniska data

Huvudmaterial: Brons

Huvudmaterialkod: Brons CuSn12-C (CC483K)

Ingående material: Brons

Ingående materialkod: Brons CuSn12-C (CC483K)

Temperatur (°C): -10 - 300

Tryckklass (PN): 6 - 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicad.cloud/product/0e44fddc-74c5-4ef3-a0e3-ed643480ddd6

Erforderligt tryck (ca) för att ventilerna skall öppna

Placering	Horisontell med fjäder	Horisontell utan fjäder	Vertikal med fjäder	Vertikal utan fjäder
DN100	0.015	Ca 0	0.023	0.008
DN125-150	0.01	Ca 0	0.018	0.008
DN200-300	0.01	Ca 0	0.022	0.012
DN350	0.01	Ca 0	0.025	0.015
DN400-500	0.01	Ca 0	0.026	0.016
DN500	0.01	Ca 0	0.032	0.022

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen kräver mycket noggrann centrering i flänsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppåt. Vid montering i horisontell rörledning ska ventilen placeras med lodrät axel.
- Pil på ventilhuset visar flödesriktning.
