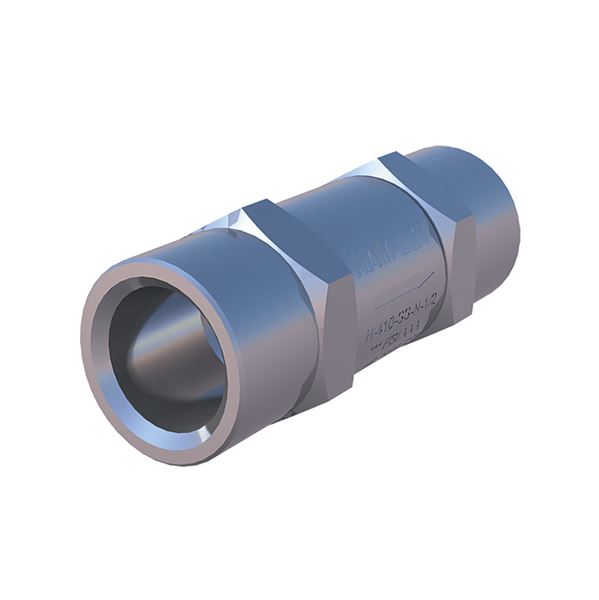

Kägelbackventil AT 1148A

Backventil för i huvudsak vätskesystem med rena medier och små flöden, tryckluftsystem, korrosiva vätskor och gaser samt instrumentledningar.

Dimensionsområde (DN)8 - 25
Temperatur (°C)-23 - 190
HuvudmaterialRostfritt stål
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 1148A10E RSK 4960867 Mjuktätning EPDM, Med fjäder 10 207 -45 - 148 2025-05-29 Beställningsvara 2 600 SEK
AT 1148A10V RSK 4960862 Mjuktätning Viton, Med fjäder 10 207 -23 - 190 2025-01-21 I lager 2 600 SEK
AT 1148A15E RSK 4960868 Mjuktätning EPDM, Med fjäder 15 207 -45 - 148 2025-01-21 I lager 3 350 SEK
AT 1148A15V RSK 4960863 Mjuktätning Viton, Med fjäder 15 207 -23 - 190 2025-01-21 I lager 3 530 SEK
AT 1148A20E RSK 4960869 Mjuktätning EPDM, Med fjäder 20 138 -45 - 148 2025-05-29 Beställningsvara 8 500 SEK
AT 1148A20V RSK 4960864 Mjuktätning Viton, Med fjäder 20 138 -23 - 190 2025-01-21 I lager 8 500 SEK
AT 1148A25E RSK 4960870 Mjuktätning EPDM, Med fjäder 25 138 -45 - 148 2025-06-13 Beställningsvara 10 200 SEK
AT 1148A25V RSK 4960865 Mjuktätning Viton, Med fjäder 25 138 -23 - 190 2025-01-21 I lager 10 200 SEK
AT 1148A8E RSK 4960866 Mjuktätning EPDM, Med fjäder 8 207 -45 - 148 2025-01-21 I lager 1 790 SEK
AT 1148A8E-FDA-LF Mjuktätning EPDM, Med fjäder 8 207 -45 - 148 2025-05-15 Beställningsvara 2 510 SEK
AT 1148A8N80OP Mjuktätning Viton, Med fjäder 8 207 -23 - 190 2025-05-29 Beställningsvara 960 SEK
AT 1148A8R80A10E Mjuktätning EPDM, Med fjäder 8 207 -45 - 148 2025-01-21 I lager 2 260 SEK
AT 1148A8R80A16E Mjuktätning EPDM, Med fjäder 8 207 -45 - 148 2025-01-21 I lager 2 260 SEK
AT 1148A8R80OPA3E Mjuktätning EPDM, Med fjäder 8 207 -45 - 148 2025-01-21 I lager 1 110 SEK
AT 1148A8V RSK 4960861 Mjuktätning Viton, Med fjäder 8 207 -23 - 190 2025-01-21 I lager 1 790 SEK

Produktinformation

Användningsområde

Backventil för i huvudsak
- vätskesystem med rena media och små flöden
- tryckluftsystem
- korrosiva vätskor och gaser
- instrumentledningar

AMA-text

PSE.31 Backventiler i vätskesystem

Kägelbackventil AT 1148, anslutning ..., i rostfritt syrafast stål. Mjuktätning av ... .

Kvalitetssäkring

PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf

Samtliga ventiler täthetsprovas i fabrik.

Märkning på produkt: Fabrikat, anslutning, öppningstryck och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 43128

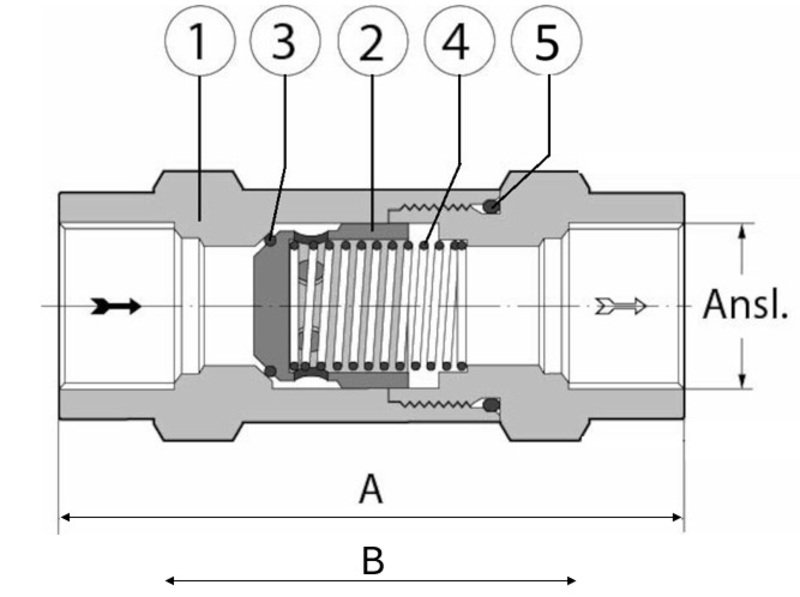

Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stål AISI 316 (1.4401)
2KäglaSyrafast stål AISI 316 (1.4401)
3O-ring*FPM/FKM (fluorgummi)
4FjäderSyrafast stål AISI 316 (1.4401)
5O-ring*EPDM (etenpropengummi)
* O-ringsmaterial beror på val av artikelnummer

Mått och vikt

Dimensionsområde (DN): 8 - 25

ArtikelnummerABNettovikt (kg)
1148A10E51.534.10.1
1148A10V51.534.10.1
1148A15E76.543.40.25
1148A15V76.543.40.25
1148A20E86560.41
1148A20V86560.41
1148A25E107730.59
1148A25V107730.59
1148A8E4425.40.1
1148A8E-FDA-LF4425.40.1
1148A8N80OP410.1
1148A8R80A10E55.9250.1
1148A8R80A16E55.9250.1
1148A8R80OPA3E410.1
1148A8V4425.40.1

Funktion och konstruktion

Ventilen har fjäderbelastad kägla, vilket medför att den kan monteras i valfritt inbyggnadsläge, samt att den stänger innan mediaströmmen vänder.

Ventilerna har som standard öppningstryck 0,02 bar.
(G1 har öppningstryck 0,1 bar)

Vid större kvantiteter kan ventilerna levereras med andra anslutningar, tätningar, och öppningstryck.

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Rostfritt stål

Temperatur (°C): -23 - 190

Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011469 - Backventil

BK04 kod: 20711 Backventiler

Tryck och temperatur

Arbetstryck, maxG1/4-G1/2207 bar (e)
G3/4-G1138 bar (e)
TemperaturViton-23 till +185°C
EPDM-45 till +148°C

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Valfritt inbyggnadsläge.
