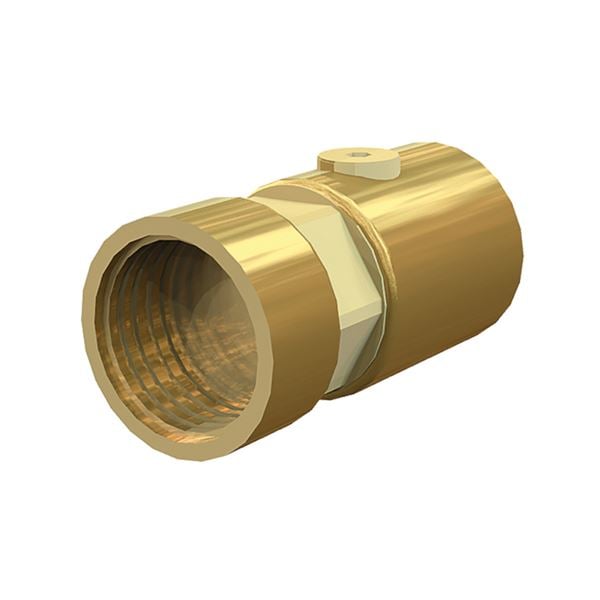

Backventil AT 1159A

Kontrollerbar backventil med invändiga gängor typ EA i blyfri mässing för vätskekategori 1-2 enligt SS-EN 1717.

Dimensionsområde (DN)	15 - 50
Tryckklass (PN)	10
Temperatur (°C)	0 - 90
Huvudmaterial	Mässing

Varan har bedömning A i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1159A15 RSK 5045404	Med fjäder	15	10	0 - 90	2024-12-23 I lager	287 SEK	Antal
AT 1159A20 RSK 5045405	Med fjäder	20	10	0 - 90	2024-12-23 I lager	328 SEK	Antal
AT 1159A25 RSK 5045407	Med fjäder	25	10	0 - 90	2024-12-23 I lager	427 SEK	Antal
AT 1159A32 RSK 5045408	Med fjäder	32	10	0 - 90	2024-12-23 I lager	900 SEK	Antal
AT 1159A40 RSK 5045409	Med fjäder	40	10	0 - 90	2024-12-23 I lager	1 160 SEK	Antal
AT 1159A50 RSK 5045410	Med fjäder	50	10	0 - 90	2024-12-23 I lager	1 730 SEK	Antal

Tillbehör

Återströmningsskydd AT 1159AM Viridi

Återströmningsskydd med kontrollerbar backventil typ EA i blyfri mässing samt kulventil för avstängning…

Välj

Produktinformation

Användningsområde

För att skydda dricksvattensystemet internt och externt mot hävertåterströmning och övertrycksåterströmning. Skyddstäckning för vätska kategori 1-2.
Återströmningsskyddet är av typ EA i enlighet med SS-EN 1717.

AMA-text

PSE.31 Backventiler i vätskesystem

Backventil, kontrollerbar, i blyfri mässing CW724R ECOBRASS.
AT 1159Axx invändig gänga
AT 1159AxxM komplett skyddsmodul inklusive kulventil med invändig gänga

Kvalitetssäkring

AFS 2016:1, 8 paragraf, Vätskekategori 2, SS-EN 1717

Märkning på produkt: Fabrikat, material, dimension samt pil som visar flödesriktning.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 115332

SundaHus: A

Reach datum: 2024-01-24

Reachnotering: Produkten omfattas EJ av REACH

Detaljförteckning

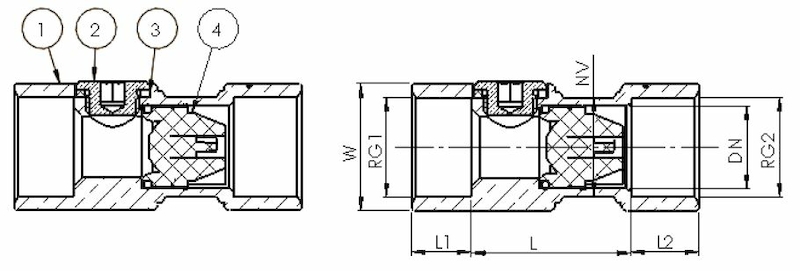

Pos	Komponent	Material
1	Hus	Mässing (CuZn21Si3P) (CW724R)
2	Propp	Mässing (CuZn35Pb1,5AlAs) (CW625N)
3	Packning	PTFE (polytetrafluoreten)
4	Backventil insats	Plaster
5	Fjäder	Syrafast stål AISI 316 (1.4401)

Mått och vikt

Dimensionsområde (DN): 15 - 50

Mått

DN	15	20	25	32	40	50
L1+L+L2	70	70	80	90	103	120
W	26	31.5	39.5	49.5	54.4	68
Nettovikt (kg)	0.182	0.211	0.376	0.612	0.827	1.262

Funktion och konstruktion

Ventilen har fjäderbelastad kägla, vilket medför att den kan installeras i valfritt inbyggnadsläge, samt att den stänger innan mediaströmmen vänder.För att backventilen AT 1159A skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen. Detta är nödvändigt för att kontroll skall vara möjlig att genomföra.
Använd den kompletta modulen AT 1159AXXM för att uppfylla kravet som komplett skyddsmodul.Backventilen tillhör typ EA och ger skyddstäckning för vätska t.o.m. kategori 2. Ventilen har ett utlopp uppströms, vilket är försett med propp. Utloppet används för att kontrollera backventilens funktion och täthet.

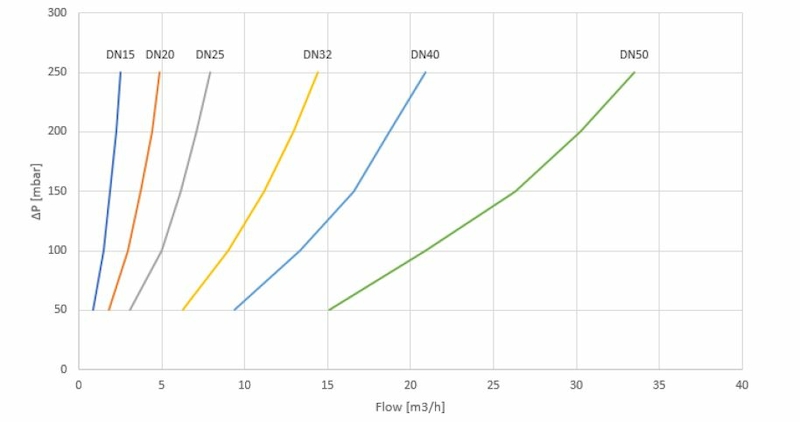

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn21Si3P) (CW724R)

Ingående material: Mässing, Rostfritt stål, Plaster, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4401), Mässing (CuZn21Si3P) (CW724R), Mässing (CuZn35Pb1,5AlAs) (CW625N), PTFE (polytetrafluoreten)

Materialnotering: Blyfri mässing CW724R ECOBRASS

Temperatur (°C): 0 - 90

Tryckklass (PN): 10

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011469 - Backventil

BK04 kod: 20711 Backventiler

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell

Vid behov av större dim. väljs Kontrollerbar backventil AT 1161. Backventilerna är i utförande med fläns DN 50-200. För att denna backventil skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen. I utförande som komplett skyddsmodul är samtliga ingående komponenter i blyfri mässing, AT 1159AXX, AT 3701-XX, AT 5461RXXBF.
