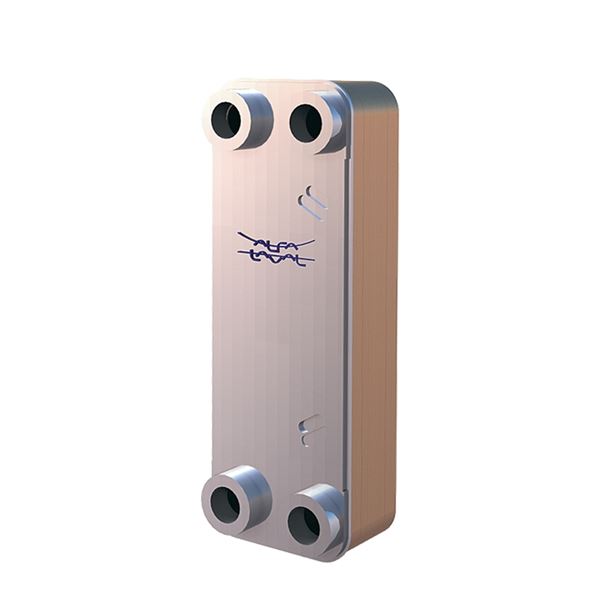

Alfa Laval hellödd värmeväxlare CBH16 med rostfria plattor. Val av lämplig värmeväxlare sker efter objektanpassad dimensionering. För dimensioneringshjälp kontakta Armatec eller dimensionera själv med hjälp av ALFA LAVAL PRODUCT GUIDE
| Temperatur (°C) | -160 - 225 |
|---|---|
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Namn | Utförande | Antal anslutningar | Antal plattor | Leverantörens referens | SundaHus | Typ | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 8460CBH16-9A | Lödd värmeväxlare AT | Lödd | 4 | 9 | 3287087082 | D | 2024-11-25 | 3 700 SEK | ||
| AT 8460CBH16-9H | Lödd värmeväxlare AT | Lödd | 4 | 9 | 3287087068 | D | 2024-11-25 | 3 700 SEK | ||
| AT 8460CBH16-13A | Lödd värmeväxlare AT | Lödd | 4 | 13 | 3287087081 | D | 2024-11-25 | 4 460 SEK | ||
| AT 8460CBH16-13H | Lödd värmeväxlare AT | Lödd | 4 | 13 | 3287087069 | D | 2024-11-25 | 4 460 SEK | ||
| AT 8460CBH16-17A | Lödd värmeväxlare AT | Lödd | 4 | 17 | 3287087080 | D | 2024-11-25 | 5 100 SEK | ||
| AT 8460CBH16-17H | Lödd värmeväxlare AT | Lödd | 4 | 17 | 3075139823 | D | 2024-11-25 | 5 100 SEK | ||
| AT 8460CBH16-25A | Lödd värmeväxlare AT | Lödd | 4 | 25 | 3287087077 | D | 2024-11-25 | 6 600 SEK | ||
| AT 8460CBH16-25H | Lödd värmeväxlare AT | Lödd | 4 | 25 | 3287087072 | D | 2024-11-25 | 6 600 SEK | ||
| AT 8460CBH16-35A | Lödd värmeväxlare AT | Lödd | 4 | 35 | 3287087076 | D | 2024-11-25 | 8 300 SEK | ||
| AT 8460CBH16-35H | Lödd värmeväxlare AT | Lödd | 4 | 35 | 3287087073 | D | 2024-11-25 | 8 300 SEK | ||
| AT 8460CBH16-41H | Lödd värmeväxlare AT | Lödd | 4 | 41 | 3287087074 | D | 2024-11-25 | 9 300 SEK |
Alfa Lavals värmeisoleringar för lödda och fusionssammanfogade plattvärmeväxlare är lätta att montera…
Välj
Svetskoppling i kolstål ISO G2/D50, packningar ingår. Förpackning om 2 st.
VäljLödd plattvärmeväxlare avsedd för värmning och kylning av olika fluider t.ex. vatten, glykol, ethanol m.m.
PJB *Värmeväxlare
Lödd plattvärmeväxlare med syrafast stål 1.4401 i överföringsyta enligt SS-EN 10088-2.
Värmeväxlare fabrikat Alfa LavaltypCBH16-XX, I standardutförande.
Tillval:
Isolering bestående av demonterbar 20 mm Svart EPP - polypropylen (inget överdrag). Termisk konduktivitet 0,039 w/mK. Max temperatur 110°C.
Kopplingar för svetsning
Kopplingar för lödning
Golvstativ
PED 2014/68/EU
Värmeväxlare tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU, AFS 2017:3, EN 13445:2009.
Märkning på produkt: Uppgifter om typgranskningsnummer, tillverkningsnummer, beteckning, drifttryck, drifttemperatur, Effekt, tryckfall, och volymer anges på värmeväxlarens märkskylt.
Byggvarubedömning: Accepteras
BVB ID: 83320
SundaHus: D

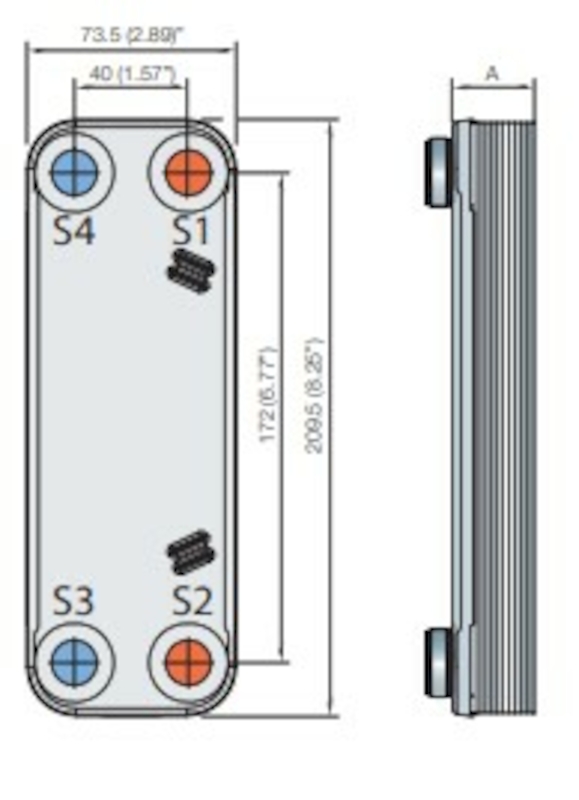

| Antal plattor | 9 | 13 | 17 | 25 | 35 | 41 |
|---|---|---|---|---|---|---|
| A | 25.4 | 34.1 | 42.7 | 60 | 81.6 | 94.6 |
| B | 209.5 | 209.5 | 209.5 | 209.5 | 209.5 | 209.5 |
| C | 73.5 | 73.5 | 73.5 | 73.5 | 73.5 | 73.5 |
| Nettovikt (kg) | 0.8 | 1.1 | 1.2 | 1.6 | 2 | 2.2 |
Lodet tätar och håller samman plattorna vid kontaktpunkterna, vilket säkerställer bästa möjliga värmeöverföring och hållfasthet. Med hjälp av avancerad konstruktionteknik och omfattande kontroller garanteras högsta prestanda och längsta möjliga livslängd.
Olika tryckklassningar finns för olika behov.
Baserat på standardkomponenter och ett modulärt koncept, är varje enhet skräddarsydd för att möta de specifika kraven för varje enskild anläggning.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål 316 (1.4401)
Ingående material: Rostfritt stål, Koppar
Ingående materialkod: Syrafast stål 316 (1.4401)
Temperatur (°C): -160 - 225
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
Flödesriktning: Motströms
Möjlig montageposition: Vertikal, Horisontell
Installationen måste förses med utrustning som skyddat värmeväxlaren mot tryck och temperaturer utanför de godkända min- och maxvärderna på märkskylten.
För bästa möjliga värmeöverföringskapacitet ska värmeväxlaren anslutas så att medierna flyter genom värmeväxlaren i motsatta riktningar (i motflöde).
I ett styvt rörsystem kan små värmeväxlare (med vikt på 1-6 kg) hängas upp direkt i rören.
