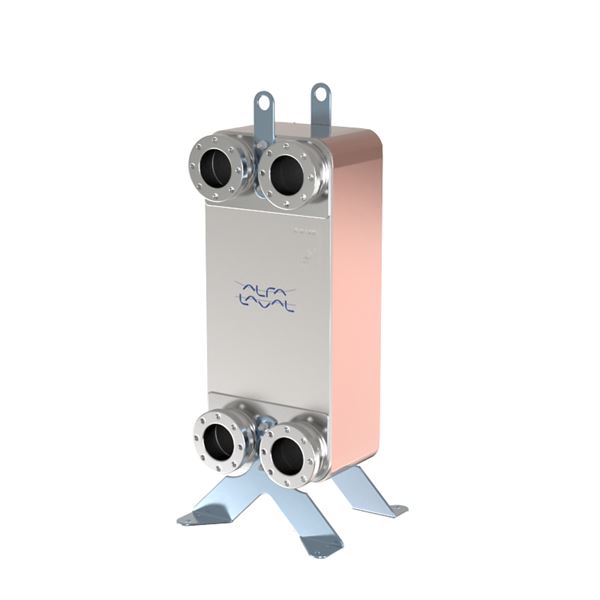

Lödd värmeväxlare AT 8460CB210

Alfa Laval hellödd värmeväxlare CB210 med rostfria plattor. Val av lämplig värmeväxlare sker efter objektanpassad dimensionering. För dimensioneringshjälp kontakta Armatec eller dimensionera själv med hjälp av ALFA LAVAL PRODUCT GUIDE

Temperatur (°C)-196 - 225
HuvudmaterialRostfritt stål

Varianter

Artikelnummer Namn Utförande Antal anslutningar Antal plattor Leverantörens referens SundaHus Typ Avs.datum Bruttopris Antal
AT 8460CB210-OFFERT Lödd värmeväxlare Lödd CB210 Förfrågan Förfrågan Offert

Tillbehör

Alfa Laval

Motfläns AT 8468MF

Motfläns till Alfa Lavals värmeväxlare med kompaktanslutningar inklusive bultar och packning. Förpackning…

Välj

Rostfri motfläns AT 8468MF-SS

Rostfri motfläns till Alfa Lavals värmeväxlare med kompaktanslutningar inklusive bultar och packning. Förpackning…

Välj
Alfa Laval

Golvstöd/stativ AT 8468-ST

Varierande golvstativ, stöd och fötter till Alfa Laval värmeväxlare

Välj

Produktinformation

Användningsområde

Lödd plattvärmeväxlare avsedd för värmning och kylning av olika fluider t.ex. vatten, glykol, etanol m.m.

AMA-text

PJB *Värmeväxlare

Lödd plattvärmeväxlare med syrafast stål EN 1.4401 i överföringsyta enligt SS-EN 10088-2.
Värmeväxlare fabrikat Alfa Laval typ CB210-XX, i standardutförande med fötter.
Tillval:
Isolering bestående av demonterbar 30 mm freonfritt polyuretanskum (beroende på modell) med ytbeklädnad av oöm blå ABS-plast. Termisk konduktivitet 0,031 w/mK.
Max temperatur 130°C. Brandklass: Klass F, DIN 4102 B3.
Motflänsar

Kvalitetssäkring

PED 2014/68/EU

Värmeväxlare tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU, AFS 2017:3, EN 13445:2009.

Märkning på produkt: Uppgifter om typgranskningsnummer, tillverkningsnummer, beteckning, drifttryck, drifttemperatur, Effekt, tryckfall, och volymer anges på värmeväxlarens märkskylt.

Funktion och konstruktion

Lodet tätar och håller samman plattorna vid kontaktpunkterna, vilket säkerställer bästa möjliga värmeöverföring och hållfasthet. Med hjälp av avancerad konstruktionteknik och omfattande kontroller garanteras högsta prestanda och längsta möjliga livslängd.
Olika tryckklassningar finns för olika behov.
Baserat på standardkomponenter och ett modulärt koncept, är varje enhet skräddarsydd för att möta de specifika kraven för varje enskild anläggning.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4401)

Ingående material: Koppar, Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316 (1.4401)

Temperatur (°C): -196 - 225

BIM länk: https://www.bimobject.com/sv/alfa-laval/product/cb210

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Installationen måste förses med utrustning som skyddat värmeväxlaren mot tryck och temperaturer utanför de godkända min- och maxvärdena på märkskylten.
För bästa möjliga värmeöverföringskapacitet ska värmeväxlaren anslutas så att medierna flyter genom värmeväxlaren i motsatta riktningar (i motflöde).
