För optimalt nyttjande av tillgänglig energi i större fastigheter med frekvent nyttjande av tappvarmvatten.
| Temperatur (°C) | 0 - 60 |
|---|---|
| Huvudmaterial | Rostfritt stål |
| PN | 10 |
| Artikelnummer | Artikel beskrivning | Antal | ||
|---|---|---|---|---|
| AT 8455-G-10-230 | Gråvattenvärmeväxlare 2300mm Tappvattenanslutningar DN 40 (G 1 1/2") Gråvattenanslutningar DN 100 exkl. armatur för installation | Förfrågan | Förfrågan | Offert |
| AT 8455-G-10-200 | Gråvattenvärmeväxlare 2000mm Tappvattenanslutningar DN 40 (G 1 1/2") Gråvattenanslutningar DN 100 exkl. armatur för installation | Förfrågan | Förfrågan | Offert |
Används för mätning av termisk energi i värme eller kylsystem med vatten som fluid. Ej lämplig vid…
Välj
Låg hals, fullt genomlopp, invändig gänga och stålhandtag. Viridi Kulventiler i Avzinkningshärdig blyfri…
Välj
Skyddsmodul typ BA med gängad anslutning för vätskekategori 4 enl. SS-EN 1717. Skyddsdon i blyfri mässing…
Välj

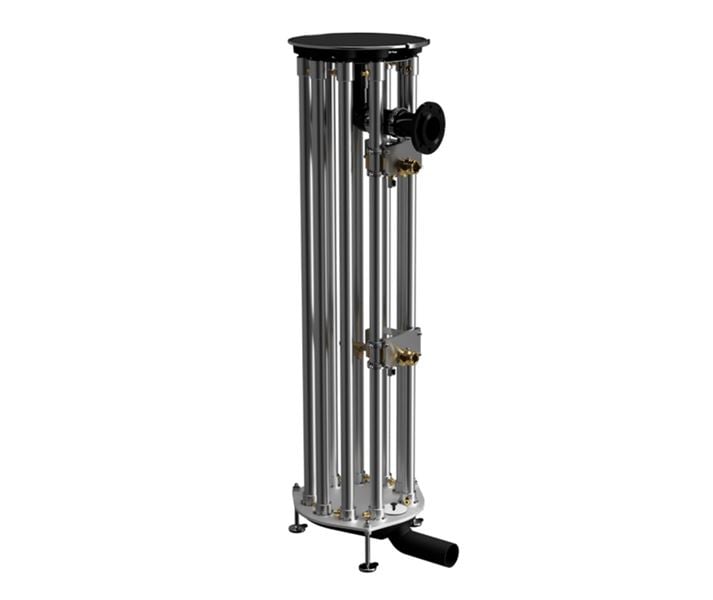

Gråvattenvärmeväxlaren AT 8455 passar i fastigheter med hög och kontinuerlig förbrukning av tappvarmvatten. Växlaren placeras i undercentralen och gråvattnet från t.ex. duschar och handfat leds via separat stam ner till gråvattenvärmeväxlaren, där det varma gråvattnet värmeväxlar mot inkommande kallvatten.
Optimala användningsområden:
- Badhus/Simhallar
- Flerbostadshus (nyproduktion)
- Idrottshallar
- Hotell & SPA
- Vårdlokaler
- Industri
PJB *Värmeväxlare

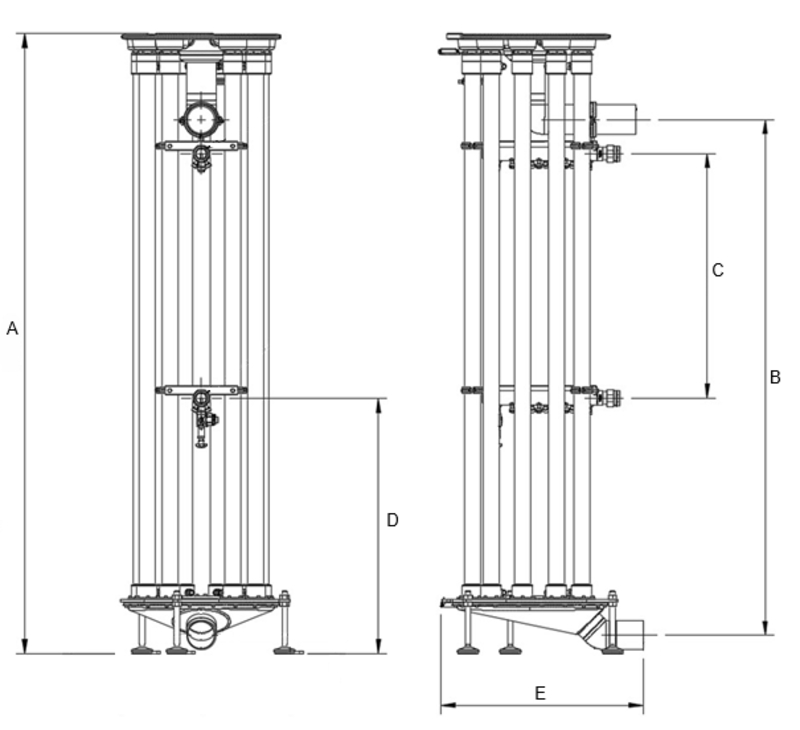

| Artikelnummer | 8455-G-10-230 | 8455-G-10-200 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 2304 | 2004 | |||||||||||||||
| B | 1920 | 1620 | |||||||||||||||
| C | 910 | 610 | |||||||||||||||
| D | 950 | 950 | |||||||||||||||
| E | 693 | 693 | |||||||||||||||
| Nettovikt (kg) | 152 | 139 | |||||||||||||||
| Mått anges i mm. En mer detaljerad beskrivning av måtten finns i manualen. |
|||||||||||||||||
Gråvattenvärmeväxlaren AT 8455 är specialiserad på att återvinna värme från avloppet som samlas in från alla duschar i byggnaden. En konsekvent och ofta riklig energikälla oavsett väderförhållanden eller tid på dygnet. Denna teknik minskar direkt energibehovet genom att förvärma det inkommande kallvattnet, vilket effektivt reducerar en av de mest energiintensiva processerna i en byggnad. Genom att fokusera på ett alternativt segment av energiåtervinning erbjuder AT 8455 en tillförlitlig lösning där till exempel solenergi och värmepumpar kan vara mindre effektiva. Dessutom utmärker sig värmeväxlaren genom sin förmåga att återvinna energi utan några rörliga delar, vilket ger en lång livslängd som motsvarar de rör som är anslutna till värmeväxlaren. AT 8455 är dessutom kompakt, och upptar endast 0,5 m2 golvyta.

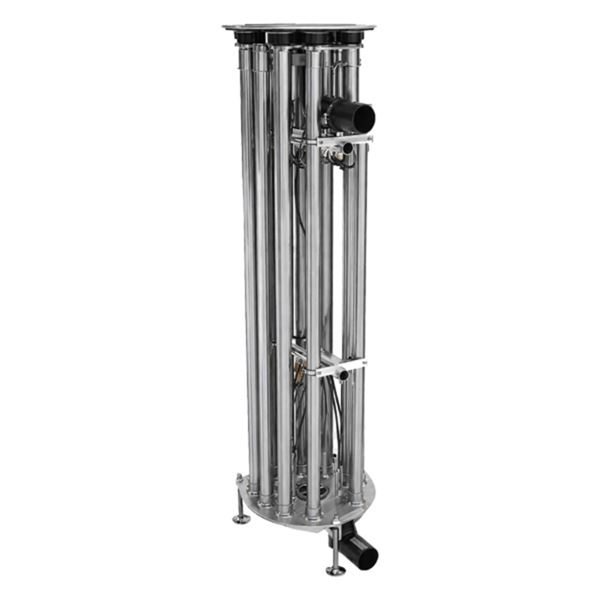

Utförandet hos AT 8455 är en stående tubvärmeväxlare, där konstruktionen består av tio parallellkopplade rör med samlat in- och utlopp. Värmeväxlarelementen består utav ett kopparinnerrör och ett ytterrör i rostfritt stål. Spillvattnet leds in via ett distributionstråg som fördelar flödet jämnt till varje rör. Tack vare den unika utformningen av tråget och kopparrören bildas en tunn film av spillvattnet som rinner längs rörens innerväggar. Detta optimerar värmeöverföringen, då det inkommande kallvattnet flödar i motsatt riktning på utsidan av kopparrören, vilket ger ett effektivt värmeutbyte mellan gråvattnet och det inkommande kallvattnet.
Vid applikationer med stora spillvattenflöden kan flera gråvattenvärmeväxlare parallellkopplas för att på ett effektivt sätt hantera spillvattnet och nyttja dess energiinnehåll.
Huvudmaterial: Rostfritt stål
Ingående material: Koppar, Plaster
Temperatur (°C): 0 - 60
| Artikel | 8455-G-10-230 | 8455-G-10-200 |
|---|---|---|
| Nominellt tryck: kallvatten / Spillvatten | PN10 / Självfall | PN10 / Självfall |
| Max. tryckfall kallvatten | 0,9 bar | 0,9 bar |
| Flödesområde inkl. överströmningsventil | 0–220 l/min | 0–220 l/min |
| Högsta kategori spillvatten (SS-EN 1717) | 3 | 3 |
| Media pH | 7–10 | 7–10 |
| Media temperatur | 0–60 ºC | 0–60 ºC |
| Anslutningar: Kallvatten / Spillvatten | DN40, G 1 ½” / PE DN100 | DN40, G 1 ½” / PE DN100 |
| Kallvattenvolym | 7,5 l | 6,5 l |
| Värmeväxlarmaterial | Rostfritt stål / Koppar | Rostfritt stål / Koppar |
| Separation av vätskor | Enkel vägg | Enkel vägg |
| Verkningsgrad vid lika flöden: 58 l/min | 125 l/min | 72% | 68% | 64% | 60% |
Flödesriktning: Motströms
Möjlig montageposition: Vertikal
Gråvattenvärmeväxlaren placeras i ett rum försett med en golvbrunn. Anslutande rörledningarna ska installeras på ett korrekt sätt, med centrering av anslutningarna för att undvika belastning på värmeväxlarens kopplingar. Rörstöd bör användas för att minimera lasten på anslutningarna och värmeväxlaren. Anslutningar dras åt enligt industristandarder. Nivåjustera värmeväxlaren med hjälp utav dess fötter så att växlaren hamnar i våg. Bekräfta att gråvattnet fördelas jämnt i distributionsbrickan efter nivåjustering. Om det inte sker jämn distribution, behöver fötterna justeras ytterligare tills att jämn distribution sker.
Gråvattenvärmeväxlaren bör underhållas med jämna mellanrum. Frekvensen bestäms utifrån belastningen, hur smutsigt gråvattnet är, och användandet av smutsfilter.
Utförligare instruktioner hittas i manualen.
Gråvattenvärmeväxlare GEISER AT 8455 Produktdatablad (PDF-fil, 282 kB)
