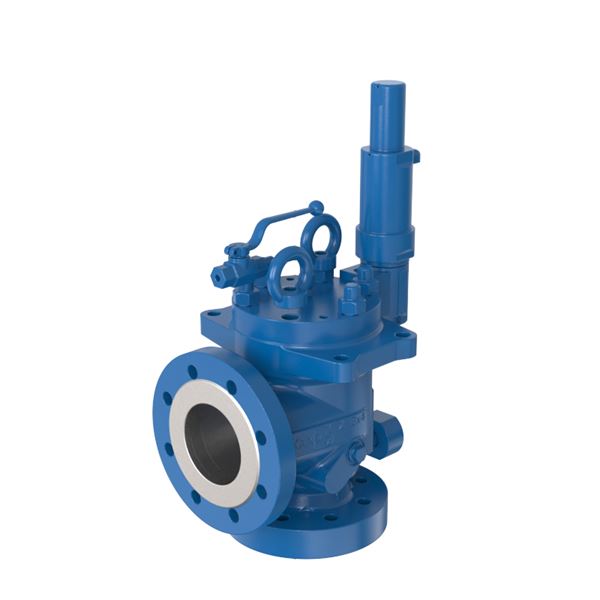

Utmärkande för ventiltypen är dess snabba förlopp, låga tryckstegring, korta nedblåsning, låga bygghöjd, höga tålighet mot vibrationer samt täthet ända upp till öppningstrycket. Det innebär bland annat mindre fluidförluster, minimal belastning av systemet och att ett högre arbetstryck nära öppningstrycket kan tillåtas. Ventilen är i kolstål men kan även erbjudas i rostfritt syrafast stål.
| Dimensionsområde (DN) | 25 - 200 |
|---|---|
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4560-OFFERT | -48 - 200 | Förfrågan | Förfrågan | Offert |
Tack vare att den pilotstyrda säkerhetsventilen klarar av höga mottryck och dess höga tätningsgrad kan den användas vid ett flertal industriella anläggningar såsom:
Olje- och gassystem
Kompressorer i gassystem
Industripumpsystem
Off-shore
Fartyg som transporterar LPG (Liquid Petrolium Gas)
Raffinaderier
LESER POSV ökar effektiviteten och produktionsgraden av det avsäkrade systemet på grund av att:
Tätheten är upp till ventilens öppningstryck
Ventilen har lågt blåstryck (tryckstegring) resp. kort nedblåsning
Mottryck upp till 70% av öppningstrycket kan tillåtas
PSG.1 Säkerhetsventiler
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 811/821, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.
Dimensionsområde (DN): 25 - 200
Utmärkande för ventiltypen är dess snabba förlopp, låga tryckstegring, korta nedblåsning, låga bygghöjd, höga tålighet mot vibrationer samt täthet ända upp till öppningstrycket. Det innebär bland annat mindre fluidförluster, minimal belastning av systemet och att ett högre arbetstryck nära öppningstrycket kan tillåtas.
Jämfört med traditionella fjäderbelastade säkerhetsventiler kan också ett högre mottryck från utloppsledningen accepteras, ända upp till 70% av öppningstrycket. Som namnet ”pilotstyrd” säger, arbetar säkerhetsventilen med support från en integrerad förinställd pilotventil istället för en förinställd fjäder likt en vanlig säkerhetsventil. Pilotventilen känner tryckskillnaden mellan inkommande och utgående tryck och styr säkerhetsventilen därefter. Se den pilotstyrda säkerhetsventilens funktion i nedanstående filmer.
Den pilotstyrda säkerhetsventilen levereras antingen med höglyftande karaktäristik, så kallad Pop Action och passar för gaser. Den är fullt öppen vid endast 1% tryckstegring. Eller med proportionell karaktäristik, även kallad Modulate Action och passar för vätskor då man vill inte vill ha ett “poppande” förlopp.
Tryckområde höglyftande utförande: 2,5 till 256 barg
Tryckområde proportionellt utförande: 2,5 till 426 barg
Huvudmaterial: Stål
Huvudmaterialkod: Stål GP240GH N (1.0619)
Ingående material: Stål
Ingående materialkod: Stål GP240GH N (1.0619)
Temperatur (°C): -48 - 200
Anslutning: Flänsad EN1092, Flänsad ANSI B16.5
Produktens färg: RAL 5005 - Signalblå
Kommentar till färg: Färgkoden gäller när materialet är stål. Rostfri variant är omålad.
Möjlig montageposition: Vertikal
Se separat bruksanvisning. Till den här ventilen erbjuds reservdelskit med diverse smådelar.
