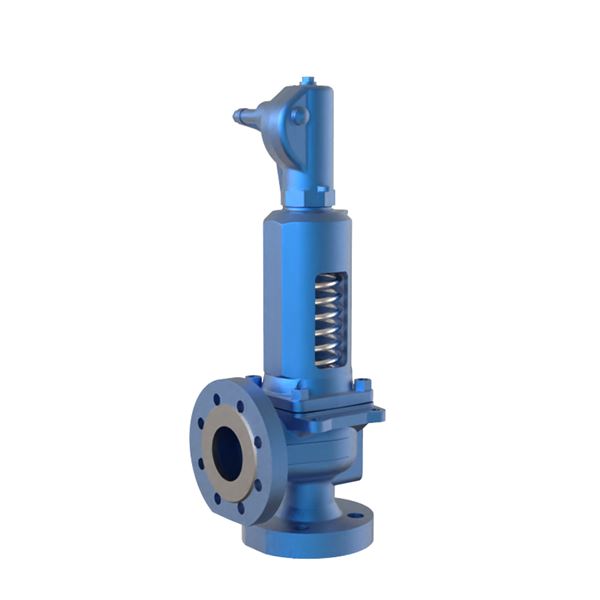

Säkerhetsventil för mättad ånga, med höglyftande karaktäristik. Flänsade anslutningar. Av stål. Metalliskt tätande kägla. DN25/50-100/150, PN63-160.
| Produktserie | Säkerhetsventil AT 4596- |
|---|---|
| DN | 25 |
| PN | 100 |
| Öppningstryck bar(g) | 0.2 - 100 |
| Huvudmaterial | Stål |
LESER materialintyg 3.1 DN15-125 Enligt EN 10204 För ventilhus
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil med flänsar DN25/50, PN100/40
Ventilhus av stål
Öppen fjäderkåpa med lättverk
Metalltätande kägla
Öppningstryck:
Öppningstryck:
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Nettovikt (kg): 18
Bruttovikt (kg): 18
DN: 25
Mått A (mm): 371
Mått B (mm): 120
Mått C (mm): 122
Mått D (mm): 250
Sätesdiameter (mm): 20
PN: 100
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN25, PN100
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN50, PN40
Temperatur (°C): -85 - 450
Utförande typ: Ventiler
Utförande: Öppet lättverk, Metalltätning
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 5 %, vid ånga. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För ånga är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.2 - 100
Kapacitetskoeffecient ånga/gas: 0.8
Kapacitetskoeffecient vätska: 0.6
Media: Ånga
Fluidgrupp: category IV, Fluids group 2, category IV, Fluids group 1
Ventilkapacitet notering: Se kapacitetstabell i separat dokument. Dimensionering efter givna förutsättningar översändes på begäran. Uppge kapacitet/effekt, temperatur (vid överhettad ånga) och öppningstryck.
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4596-3-25PN63 | Öppet lättverk, Metalltätning | 25 | 63 | 0,2 - 100 | -85 - 450 | 20 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-25PN100 | Öppet lättverk, Metalltätning | 25 | 100 | 0,2 - 100 | -85 - 450 | 20 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-25PN160 | Öppet lättverk, Metalltätning | 25 | 160 | 0,2 - 100 | -85 - 450 | 20 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-50PN63 | Öppet lättverk, Metalltätning | 50 | 63 | 0,2 - 98 | -85 - 450 | 40 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-50PN100 | Öppet lättverk, Metalltätning | 50 | 100 | 0,2 - 98 | -85 - 450 | 40 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-50PN160 | Öppet lättverk, Metalltätning | 50 | 160 | 0,2 - 98 | -85 - 450 | 40 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-80PN100 | Öppet lättverk, Metalltätning | 80 | 100 | 0,2 - 63 | -85 - 450 | 60 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-80PN160 | Öppet lättverk, Metalltätning | 80 | 160 | 0,2 - 63 | -85 - 450 | 60 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-100PN100 | Öppet lättverk, Metalltätning | 100 | 100 | 0,2 - 53 | -85 - 450 | 74 | Förfrågan | Förfrågan | Offert |
| AT 4596-3-100PN160 | Öppet lättverk, Metalltätning | 100 | 160 | 0,2 - 53 | -85 - 450 | 74 | Förfrågan | Förfrågan | Offert |
AT4596 Produktdatablad, äldre version (PDF-fil, 636 kB)
