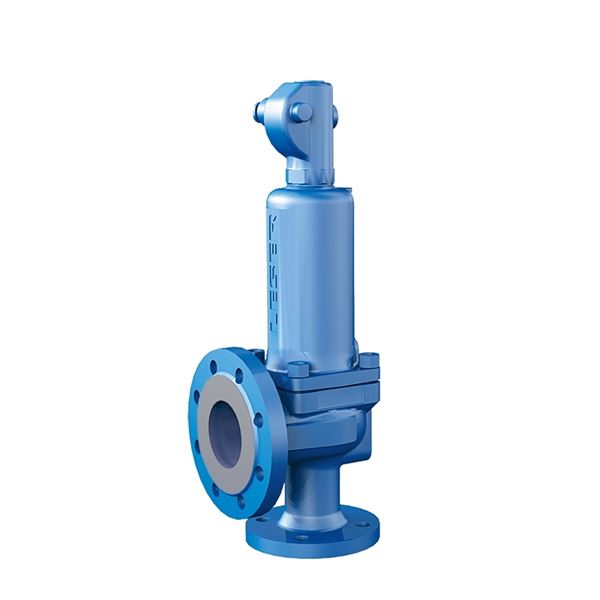

Säkerhetsventil med höglyftande karaktäristik. Flänsade anslutningar. Av gråjärn, metalltätande eller mjuktätande kägla.
Dimensionsområde (DN) | 20 - 150 |
---|---|
Tryckklass (PN) | 16 |
Huvudmaterial | Gråjärn |
Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
---|---|---|---|---|---|---|---|---|---|
AT 4539-2-20 | Utan lättverk, Metalltätning | 20 | 16 | 0,1 - 16 | -10 - 300 | 18 | Förfrågan | Förfrågan | Offert |
AT 4539-3-25 | Öppet lättverk, Metalltätning | 25 | 16 | 0,1 - 16 | -10 - 300 | 23 | Förfrågan | Förfrågan | Offert |
AT 4539-4-20 | Gastätt lättverk, Metalltätning | 20 | 16 | 0,1 - 16 | -10 - 300 | 18 | Förfrågan | Förfrågan | Offert |
AT 4539-2-40 | Utan lättverk, Metalltätning | 40 | 16 | 0,1 - 16 | -10 - 300 | 37 | Förfrågan | Förfrågan | Offert |
AT 4539-3-100 | Öppet lättverk, Metalltätning | 100 | 16 | 0,1 - 16 | -10 - 300 | 92 | Förfrågan | Förfrågan | Offert |
AT 4539-3-32 | Öppet lättverk, Metalltätning | 32 | 16 | 0,1 - 16 | -10 - 300 | 29 | Förfrågan | Förfrågan | Offert |
AT 4539-3-50 | Öppet lättverk, Metalltätning | 50 | 16 | 0,1 - 16 | -10 - 300 | 46 | Förfrågan | Förfrågan | Offert |
AT 4539-3-65 | Öppet lättverk, Metalltätning | 65 | 16 | 0,1 - 16 | -10 - 300 | 60 | Förfrågan | Förfrågan | Offert |
AT 4539-4-32 | Gastätt lättverk, Metalltätning | 32 | 16 | 0,1 - 16 | -10 - 300 | 29 | Förfrågan | Förfrågan | Offert |
AT 4539-4-40 | Gastätt lättverk, Metalltätning | 40 | 16 | 0,1 - 16 | -10 - 300 | 37 | Förfrågan | Förfrågan | Offert |
AT 4539-4-65 | Gastätt lättverk, Metalltätning | 65 | 16 | 0,1 - 16 | -10 - 300 | 60 | Förfrågan | Förfrågan | Offert |
AT 4539-4-80 | Gastätt lättverk, Metalltätning | 80 | 16 | 0,1 - 16 | -10 - 300 | 74 | Förfrågan | Förfrågan | Offert |
AT 4539D2-32 | Utan lättverk, Mjuktätning EPDM | 32 | 16 | 0,1 - 16 | -10 - 150 | 29 | Förfrågan | Förfrågan | Offert |
AT 4539D4-20 | Gastätt lättverk, Mjuktätning EPDM | 20 | 16 | 0,1 - 16 | -10 - 150 | 18 | Förfrågan | Förfrågan | Offert |
AT 4539L4-25 | Gastätt lättverk, Mjuktätning Viton | 25 | 16 | 0,1 - 16 | -10 - 180 | 23 | Förfrågan | Förfrågan | Offert |
AT 4539L4-32 | Gastätt lättverk, Mjuktätning Viton | 32 | 16 | 0,1 - 16 | -10 - 180 | 29 | Förfrågan | Förfrågan | Offert |
AT 4539L4-40 | Gastätt lättverk, Mjuktätning Viton | 40 | 16 | 0,1 - 16 | -10 - 180 | 37 | Förfrågan | Förfrågan | Offert |
Säkerhetsventil för tryckkärl och rörledningssystem för vätskor och gaser.
PSG.1 Säkerhetsventiler
Säkerhetsventil AT4539, DN ..., säkerhetsventil av gråjärn med ... kägla. Öppningstryck ... barg.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 441, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.
Pos | Komponent | Material | ||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus | Gråjärn GJL-250 (GG25) | ||||||||||||||||||||||||||||||||||||
2 | Säte | Syrafast stål 316L (1.4404) | ||||||||||||||||||||||||||||||||||||
3 | Kägla | Rostfritt stål (1.4122) | ||||||||||||||||||||||||||||||||||||
4 | Spindel | Martensitiskt rostfritt stål (1.4021) | ||||||||||||||||||||||||||||||||||||
5 | Fjäder (standard) | Stål | ||||||||||||||||||||||||||||||||||||
6 | Fjäder (vid temp >200 °C) | Rostfritt stål (1.4310) | ||||||||||||||||||||||||||||||||||||
7 | Styrskiva | Rostfritt stål (1.4104) | ||||||||||||||||||||||||||||||||||||
8 | Fjäderkåpa | Segjärn GJS-400-15 (GGG40) | ||||||||||||||||||||||||||||||||||||
9 | Fjädertallrik 2 st | Stål 11SMnPb30 (1.0718) | ||||||||||||||||||||||||||||||||||||
10 | Ställskruv | Rostfritt stål (1.4104) | ||||||||||||||||||||||||||||||||||||
11 | Bussning ställskruv | PTFE (polytetrafluoreten) | ||||||||||||||||||||||||||||||||||||
12 | Kula | Rostfritt stål (1.3541) | ||||||||||||||||||||||||||||||||||||
13 | Lättverk | Segjärn GJS-400-18 (GGG40.3) | ||||||||||||||||||||||||||||||||||||
För tätningsmaterial se separat tabell. |
Beteckning | Tätning | Temperaturområde |
---|---|---|
D | EPDM | -10°C till +150°C |
L | Viton | -10°C till +180°C |
C | Kalrez | 0°C till +220°C |
K | Neopren | -10°C till +100°C |
- | Metalltätning | -10°C till +300°C |

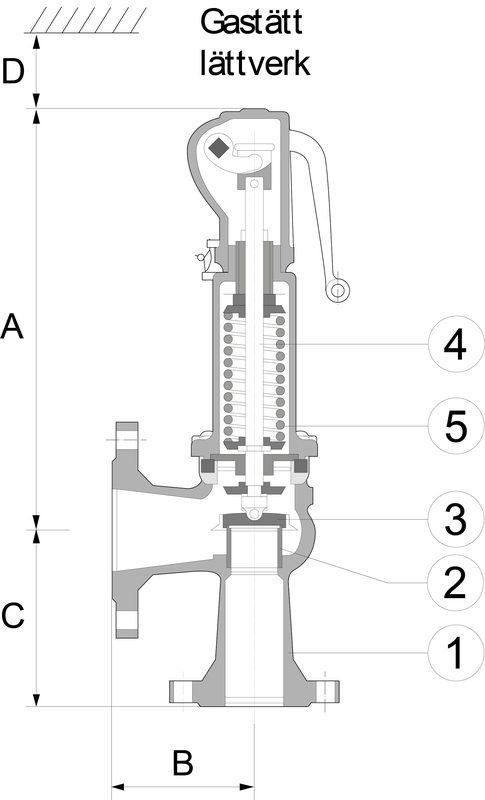

Dimensionsområde (DN): 20 - 150
DN inlopp/utlopp | 20/32 | 25/40 | 32/50 | 40/65 | 50/80 | ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sätesdiameter | 18 | 23 | 29 | 37 | 46 | ||||||||||||||||||||||||||||||
A | 219 | 234 | 331 | 372 | 419 | ||||||||||||||||||||||||||||||
B | 95 | 100 | 110 | 115 | 120 | ||||||||||||||||||||||||||||||
C | 85 | 105 | 115 | 140 | 150 | ||||||||||||||||||||||||||||||
D | 150 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||||||||
Vikt | 9 | 9 | 12 | 16 | 22 | ||||||||||||||||||||||||||||||
Mått i mm, vikt i kg. |
DN inlopp/utlopp | 65/100 | 80/125 | 100/150 | 125/200 | 150/250 | ||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Sätesdiameter | 60 | 74 | 92 | 98 | 125 | ||||||||||||||||||||||||||||||
A | 529 | 606 | 663 | 663 | 798 | ||||||||||||||||||||||||||||||
B | 140 | 160 | 180 | 200 | 225 | ||||||||||||||||||||||||||||||
C | 170 | 195 | 220 | 250 | 285 | ||||||||||||||||||||||||||||||
D | 350 | 400 | 450 | 450 | 450 | ||||||||||||||||||||||||||||||
Vikt | 32 | 56 | 75 | 85 | 131 | ||||||||||||||||||||||||||||||
Mått i mm, vikt i kg. |
Direktverkande fjäderbelastad säkerhetsventil med höglyftande karaktäristik (normallyftade för vätskor). Stor avblåsningskapacitet genom att käglan är försedd med lyftkrage. Med eller utan lättverk för manuell provning, gastät fjäderkåpa.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): -10 - 300
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
DN | Öppningstryck min/max bar(g) |
---|---|
20-150 | 0,1 - 16 |
Media | Nedblåsning | Tryckstegring | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Ånga/gas | Max 10 % vid öppningstryck ≥ 3 bar(g) | Max 5 % vid öppningstryck ≥ 1 bar(g) | |||||||||
Max 0,3 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
Vätska | Max 20 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
Max 0,6 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
Vid krav på lägre nedblåsning kontakta Armatec. |
Ånga/gas (KDG) | Vätska (KF) |
---|---|
0.7 | 0.45 |
Öppningstryck | DN20/32 | DN25/40 | DN32/50 | DN40/65 | DN50/80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 3544 | 5787 | 9200 | 14976 | 23148 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 5012 | 8184 | 13011 | 21180 | 32737 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 6787 | 11081 | 17617 | 28678 | 44326 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 9598 | 15671 | 24914 | 40557 | 62687 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 11755 | 19193 | 30514 | 49671 | 76775 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 13574 | 22163 | 35234 | 57356 | 88652 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 15176 | 24779 | 39393 | 64126 | 99116 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 16625 | 27144 | 43153 | 70246 | 108577 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 17957 | 29319 | 46611 | 75875 | 117276 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 19197 | 31343 | 49829 | 81114 | 125374 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 21463 | 35043 | 55711 | 90688 | 140172 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 23511 | 38387 | 61028 | 99343 | 153551 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 25395 | 41463 | 65918 | 107303 | 165854 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 27148 | 44326 | 70469 | 114712 | 177305 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. |
Öppningstryck | DN65/100 | DN80/125 | DN100/150 | DN125/200 | DN150/250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 39383 | 59906 | 92594 | 105066 | 170935 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 55696 | 84720 | 130949 | 148586 | 247738 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 75413 | 114712 | 177305 | 201186 | 327316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 106650 | 162227 | 250748 | 284521 | 462894 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 130620 | 198687 | 307102 | 348465 | 566928 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 150827 | 229425 | 354611 | 402373 | 654632 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 168630 | 256504 | 396467 | 449867 | 731901 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 184724 | 280987 | 434308 | 492805 | 801757 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 199525 | 303500 | 469107 | 532290 | 865997 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 213301 | 324455 | 501496 | 569042 | 925789 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 238478 | 362752 | 560690 | 636208 | 1035064 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 261240 | 397375 | 614205 | 696931 | 1133856 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 282171 | 429214 | 663417 | 752772 | 1224704 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 301654 | 458850 | 709223 | 804747 | 1309264 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för vatten anges i kg/h vid 20 °C. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. |
Öppningstryck | DN20/32 | DN25/40 | DN32/50 | DN40/65 | DN50/80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 105 | 172 | 273 | 445 | 689 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 143 | 234 | 372 | 605 | 936 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 212 | 346 | 550 | 896 | 1386 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 336 | 549 | 874 | 1422 | 2199 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 452 | 738 | 1173 | 1909 | 2952 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 564 | 921 | 1465 | 2384 | 3686 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 676 | 1104 | 1755 | 2857 | 4416 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 787 | 1285 | 2044 | 3327 | 5143 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 898 | 1467 | 2332 | 3796 | 5868 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 1009 | 1648 | 2619 | 4264 | 6592 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 1230 | 2008 | 3193 | 5198 | 8034 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 1449 | 2366 | 3762 | 6124 | 9465 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga. |
Öppningstryck | DN65/100 | DN80/125 | DN100/150 | DN125/200 | DN150/250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 1172 | 1783 | 2756 | 3127 | 5087 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 1593 | 2423 | 3745 | 4250 | 6915 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 2358 | 3587 | 5545 | 6292 | 10236 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 3741 | 5691 | 8797 | 9982 | 16241 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 5022 | 7639 | 11808 | 13399 | 21799 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 6271 | 9539 | 14744 | 16730 | 27219 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 7514 | 11430 | 17667 | 20046 | 32614 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 8750 | 13310 | 20574 | 23345 | 37980 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 9984 | 15187 | 23474 | 26636 | 43335 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 11215 | 17059 | 26368 | 29919 | 48676 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 13669 | 20792 | 32138 | 36466 | 59329 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 16104 | 24496 | 37863 | 42962 | 69897 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för ånga anges i kg/h. Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider eller för överhettad ånga. |
Öppningstryck | DN20/32 | DN25/40 | DN32/50 | DN40/65 | DN50/80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.2 | 120 | 196 | 312 | 508 | 785 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 188 | 307 | 488 | 795 | 1229 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 275 | 449 | 714 | 1162 | 1796 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 441 | 720 | 1146 | 1865 | 2883 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 596 | 974 | 1549 | 2522 | 3898 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 749 | 1223 | 1944 | 3165 | 4892 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 901 | 1471 | 2339 | 3808 | 5886 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 1053 | 1720 | 2734 | 4451 | 6880 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 1205 | 1968 | 3129 | 5095 | 7875 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 1358 | 2217 | 3525 | 5738 | 8869 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 | 1662 | 2714 | 4315 | 7024 | 10857 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12 | 1966 | 3211 | 5105 | 8311 | 12846 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
14 | 2271 | 3708 | 5895 | 9597 | 14834 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 | 2575 | 4205 | 6686 | 10883 | 16822 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabellen visar ventilens maximala kapacitet enligt DIN EN ISO 4126-7. Enligt gällande normer (RN 78 kap 5.1.2) fås den certifierade kapaciteten genom att angivna värden multipliceras med säkerhetsfaktorn 0,9. Kapaciteten för luft anges i Nm3/h (fri luft) vid 15°C och atm.tryck 1013 mbar(a). Kapaciteterna gäller vid en tryckstegring av 10 % av öppningstrycket. Kontakta Armatec för dimensionering av andra fluider. |
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt
Se separat bruksanvisning.
