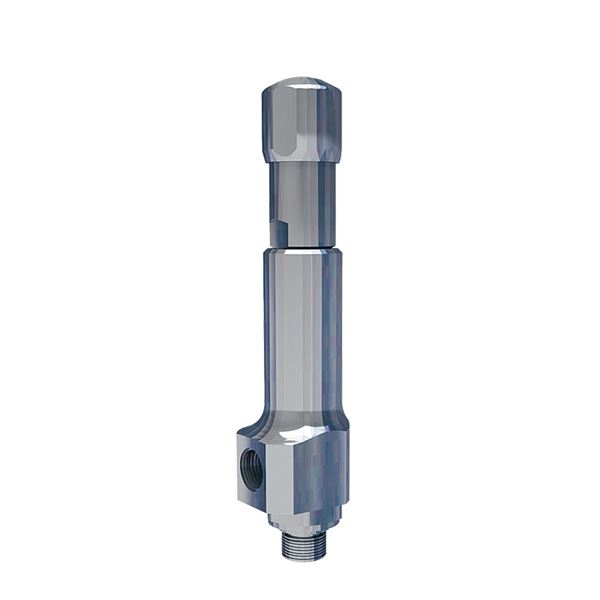

Säkerhetsventil AT 4594-4HPP15

Säkerhetsventil med gängor
Inlopp utvändig G1/2
Utlopp invändig G1/2
Ventilhus av rostfritt syrafast stål
Gastät fjäderkåpa med lättverk
Metalltätande kägla
Högtrycksutförande
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 1.4

Bruttovikt (kg): 1.4

DN: 15

Mått A (mm): 30

Mått B (mm): 14

Mått C (mm): 33

Mått D (mm): 185

Sätesdiameter (mm): 6

Tekniska data

PN: 330

Antal anslutningar: 2

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1/2

Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 1/2

Temperatur (°C): -270 - 280

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 180.01 - 330

Kapacitetskoeffecient ånga/gas: 0.72

Media: Vätgas

Fluidgrupp: category IV, Fluids group 1
