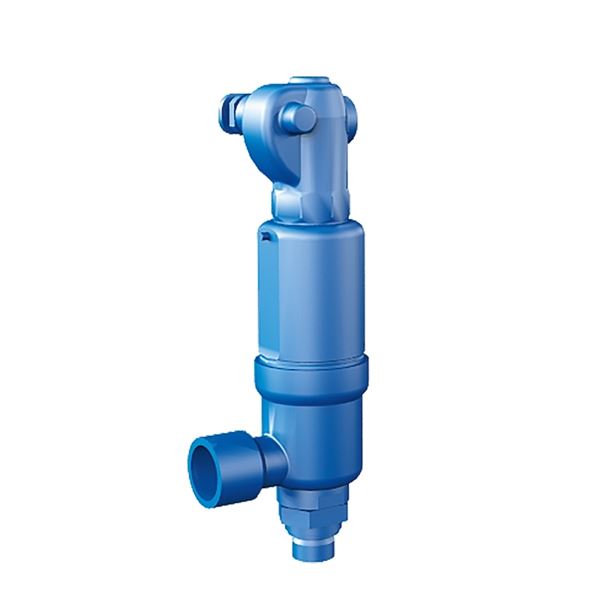

Säkerhetsventil AT 4585A-4-32

Säkerhetsventil med höglyftande karaktäristik. Gängade anslutningar. Av stål. Metalliskt tätande kägla. G3/4-G1.

Offert

Tekniska specifikationer

ProduktserieSäkerhetsventil AT 4585A
DN32
PN100
Öppningstryck bar(g)0.2 - 100
HuvudmaterialStål

Artikelinformation

Säkerhetsventil
Av rostfritt stål 1.4404 (inloppshus) resp.
stål 1.0619/WCB (utloppshus)
Säte 17,5mm
Metalliskt tätande kägla
Med lättverk
Inlopp utv gänga G1 1/4
Utlopp inv gänga G1 1/2
Öppningstryck:

Ursprungsland: DE Tyskland

Tullstatnr: 84814010

Mått och vikt

Nettovikt (kg): 3.9

Bruttovikt (kg): 3.9

DN: 32

Mått A (mm): 75

Mått B (mm): 56

Mått C (mm): 20

Mått D (mm): 283

Mått E (mm): 150

Sätesdiameter (mm): 17.5

Tekniska data

PN: 100

Antal anslutningar: 2

Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)

Ansl. 1 - spec.: 1 1/4

Ansl. 2: Invändig gänga ISO 228-1 (G, BSPP)

Ansl. 2 - spec.: 1 1/2

Temperatur (°C): -273 - 300

Utförande typ: Ventiler

Utförande: Gastätt lättverk, Metalltätning

Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.

Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.

Öppningstryck bar(g): 0.2 - 100

Kapacitetskoeffecient ånga/gas: 0.79

Kapacitetskoeffecient vätska: 0.52

Media: Vätgas

Fluidgrupp: category IV, Fluids group 1

Nedladdningsbart

Varianter

Artikelnummer Utförande DN PN Öppningstryck bar(g) Temperatur (°C) Sätesdiameter (mm) Avs.datum Bruttopris Antal
AT 4585A-4-15/9 Gastätt lättverk, Metalltätning 15 250 1,5 - 250 -85 - 300 9 Förfrågan Förfrågan Offert
AT 4585A-4-20/9 Gastätt lättverk, Metalltätning 20 250 1,5 - 250 -85 - 300 9 Förfrågan Förfrågan Offert
AT 4585A-2-20/9 Utan lättverk, Metalltätning 20 250 1,5 - 250 -85 - 300 9 Förfrågan Förfrågan Offert
AT 4585A-2-20 Utan lättverk, Metalltätning 20 200 0,2 - 200 -85 - 300 13 Förfrågan Förfrågan Offert
AT 4585A-2-20NPT Utan lättverk, Metalltätning 20 200 0,2 - 200 -85 - 300 13 Förfrågan Förfrågan Offert
AT 4585A-4-20 Gastätt lättverk, Metalltätning 20 200 0,2 - 200 -85 - 300 13 Förfrågan Förfrågan Offert
AT 4585A-V4-20 Gastätt lättverk, Metalltätning 20 40 3 - 40 -85 - 450 13 Förfrågan Förfrågan Offert
AT 4585A-2-25 Utan lättverk, Metalltätning 25 100 0,2 - 100 -85 - 300 17.5 Förfrågan Förfrågan Offert
AT 4585A-4-25 Gastätt lättverk, Metalltätning 25 100 0,2 - 100 -85 - 300 17.5 Förfrågan Förfrågan Offert
AT 4585A-2-32 Utan lättverk, Metalltätning 32 100 0,2 - 100 -85 - 300 17.5 Förfrågan Förfrågan Offert
AT 4585A-4-32 Gastätt lättverk, Metalltätning 32 100 0,2 - 100 -273 - 300 17.5 Förfrågan Förfrågan Offert
