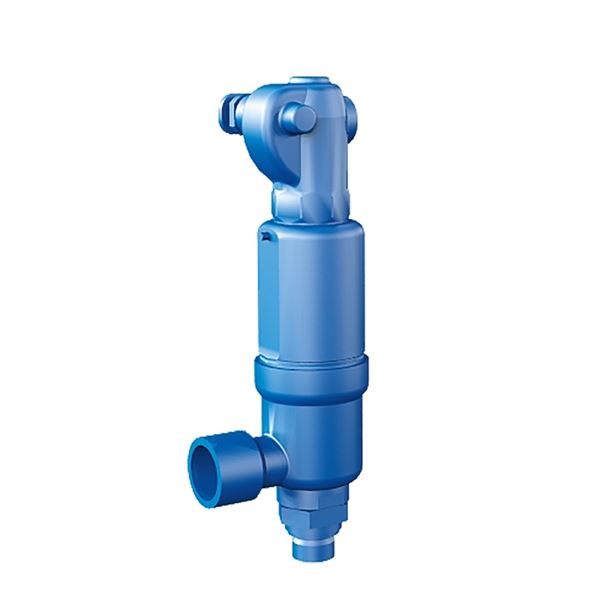

Säkerhetsventil med höglyftande karaktäristik. Gängade anslutningar. Av stål. Metalliskt tätande kägla. G3/4-G1.
| Produktserie | Säkerhetsventil AT 4585A |
|---|---|
| DN | 20 |
| PN | 200 |
| Öppningstryck bar(g) | 0.2 - 200 |
| Huvudmaterial | Stål |
LESER Inspection Certificate 3.1 enligt EN10204 Kvalitets- och inställningsintyg 3.1 enligt EN10204…
Säkerhetsventil
Av rostfritt stål 1.4404 (inloppshus) resp.
stål 1.0619/WCB (utloppshus)
Säte 13mm
Metalliskt tätande kägla
Utan lättverk
Inlopp utv gänga NPT3/4
Utlopp inv gänga NPT1
Öppningstryck:
Ursprungsland: DE Tyskland
Tullstatnr: 84814010
Nettovikt (kg): 3.1
Bruttovikt (kg): 3.1
DN: 20
Mått A (mm): 75
Mått B (mm): 49
Mått C (mm): 22
Mått D (mm): 279
Mått E (mm): 150
Sätesdiameter (mm): 13
PN: 200
Antal anslutningar: 2
Ansl. 1: Utvändig gänga NPT (ANSI/ASME B)
Ansl. 1 - spec.: 3/4
Ansl. 2: Invändig gänga NPT (ANSI/ASME B)
Ansl. 2 - spec.: 1
Temperatur (°C): -85 - 300
Utförande typ: Ventiler
Utförande: Utan lättverk, Metalltätning
Blåstryck: Säkerhetsventilen är fullt öppen vid ett tryck som överstiger öppningstrycket med max 10 %. Den maximala kapaciteten ges vid blåstrycket, d.v.s. öppningstrycket +10 %. För öppningstryck lägre än 1,0 barg gäller tryckstegring öppningstryck + 0,1 bar. Vid krav på lägre tryckstegring kontakta Armatec.
Nedblåsningstryck: För vätskor är nedblåsningen max 20 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,6 bar vid öppningstryck lägre än 3,0 barg. För ånga/luft/gaser är nedblåsningen max 10 % av öppningstrycket vid fr.o.m. 3,0 barg och max 0,3 bar vid öppningstryck lägre än 3,0 barg. Vid krav på lägre nedblåsning kontakta Armatec.
Öppningstryck bar(g): 0.2 - 200
Kapacitetskoeffecient ånga/gas: 0.81
Kapacitetskoeffecient vätska: 0.53
Media: Vätgas
Fluidgrupp: category IV, Fluids group 1
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4585A-4-15/9 | Gastätt lättverk, Metalltätning | 15 | 250 | 1,5 - 250 | -85 - 300 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4585A-4-20/9 | Gastätt lättverk, Metalltätning | 20 | 250 | 1,5 - 250 | -85 - 300 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4585A-2-20/9 | Utan lättverk, Metalltätning | 20 | 250 | 1,5 - 250 | -85 - 300 | 9 | Förfrågan | Förfrågan | Offert |
| AT 4585A-2-20 | Utan lättverk, Metalltätning | 20 | 200 | 0,2 - 200 | -85 - 300 | 13 | Förfrågan | Förfrågan | Offert |
| AT 4585A-2-20NPT | Utan lättverk, Metalltätning | 20 | 200 | 0,2 - 200 | -85 - 300 | 13 | Förfrågan | Förfrågan | Offert |
| AT 4585A-4-20 | Gastätt lättverk, Metalltätning | 20 | 200 | 0,2 - 200 | -85 - 300 | 13 | Förfrågan | Förfrågan | Offert |
| AT 4585A-V4-20 | Gastätt lättverk, Metalltätning | 20 | 40 | 3 - 40 | -85 - 450 | 13 | Förfrågan | Förfrågan | Offert |
| AT 4585A-2-25 | Utan lättverk, Metalltätning | 25 | 100 | 0,2 - 100 | -85 - 300 | 17.5 | Förfrågan | Förfrågan | Offert |
| AT 4585A-4-25 | Gastätt lättverk, Metalltätning | 25 | 100 | 0,2 - 100 | -85 - 300 | 17.5 | Förfrågan | Förfrågan | Offert |
| AT 4585A-2-32 | Utan lättverk, Metalltätning | 32 | 100 | 0,2 - 100 | -85 - 300 | 17.5 | Förfrågan | Förfrågan | Offert |
| AT 4585A-4-32 | Gastätt lättverk, Metalltätning | 32 | 100 | 0,2 - 100 | -273 - 300 | 17.5 | Förfrågan | Förfrågan | Offert |
