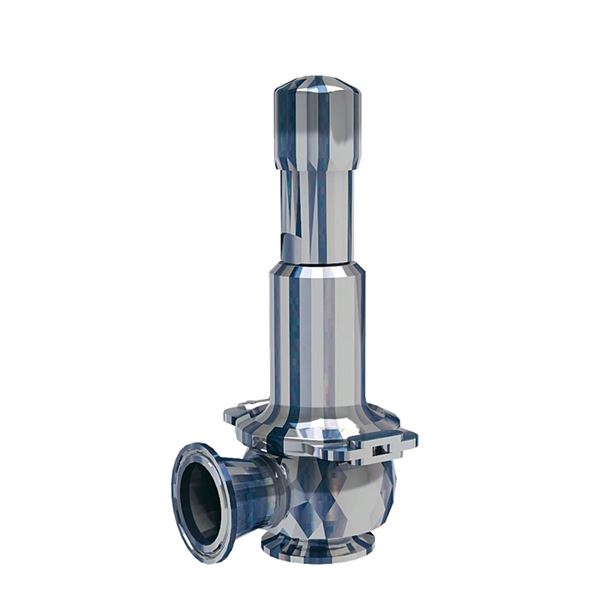

Säkerhetsventil AT 4983-

Clean Service-säkerhetsventil för hygieniska installationer, medelstora kapaciteter. Av rostfritt syrafast stål. Mjuktätande kägla.

Dimensionsområde (DN)	25 - 40
Tryckklass (PN)	16
Huvudmaterial	Rostfritt stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4983D2TC1	Utan lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D2TC11/2	Utan lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4TC1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4TC1RA08	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4TC1RA04	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4TC11/2	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4TC11/2RA08	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4TC11/2RA04	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4TC2RA08	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983C4TC1	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,3 - 16	0 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983C4TC11/2	Gastätt lättverk, Mjuktätning Kalrez	40	16	0,1 - 16	0 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983L4TC1	Gastätt lättverk, Mjuktätning Viton	25	16	0,3 - 16	-20 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D2BO11/2	Utan lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D2BO2RA04	Utan lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4BO1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4BO1RA04	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4BO11/2	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4BO11/2DO13RA04	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4BO11/2RA04	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983C4BO1	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,3 - 16	0 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983C4BO1RA04	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,3 - 16	0 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983C4BO11/2	Gastätt lättverk, Mjuktätning Kalrez	40	16	0,1 - 16	0 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983L4BO1	Gastätt lättverk, Mjuktätning Viton	25	16	0,3 - 16	-20 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983L4BO1RA04	Gastätt lättverk, Mjuktätning Viton	25	16	0,3 - 16	-20 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983L4BO11/2	Gastätt lättverk, Mjuktätning Viton	40	16	0,1 - 16	-20 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983L4BO2	Gastätt lättverk, Mjuktätning Viton	40	16	0,1 - 16	-20 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D2SO25	Utan lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4SO25	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4SO40	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983L4SO40	Gastätt lättverk, Mjuktätning Viton	40	16	0,1 - 16	-20 - 150	25	Förfrågan	Förfrågan	Offert
AT 4983D4DO25	Gastätt lättverk, Mjuktätning EPDM	25	16	0,3 - 16	-45 - 150	13	Förfrågan	Förfrågan	Offert
AT 4983D4DO40RA04	Gastätt lättverk, Mjuktätning EPDM	40	16	0,1 - 16	-45 - 150	25	Förfrågan	Förfrågan	Offert

Tillbehör

LESER materialintyg 3.1

LESER materialintyg 3.1 DN15-125 enligt EN 10204.

Välj

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för avsäkring av anläggningar med särskilda renhetskrav t.ex :
- autoklaver (renånga)
- laboratorier
- livsmedels-, dryckes- och läkemedelssystem

AMA-text

PSG.1 Säkerhetsventiler

PSG.11 Säkerhetsventil
Säkerhetsventil AT 4983, Clean-Service, av rostfritt syrafast stål,
Clamp ... enl rörnorm....... och anslutningsnorm..... Öppningstryck ... barg.
Med lättverk / Utan lättverk / Med pneumatiskt manöverdon

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 483, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

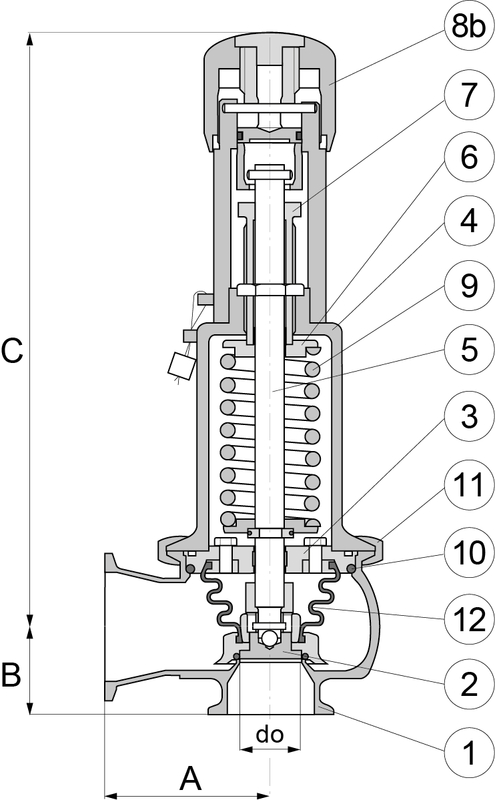

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus med säte	Rostfritt stål (1.4435)
2	Kägla*	Rostfritt stål (1.4435)
3	Styrskiva	Rostfritt stål (1.4435)
4	Fjäderkåpa	Syrafast stål AISI 316L (1.4404)
5	Spindel	Syrafast stål AISI 316L (1.4404)
6	Fjädertallrik	Syrafast stål AISI 316L (1.4404)
7	Ställskruv	Syrafast stål AISI 316L (1.4404)
8	Kåpa/lättverk	Syrafast stål AISI 316L (1.4404)
9	Fjäder	Rostfritt stål AISI 302 (1.4310)
10	Huspackning/O-ring	EPDM (etenpropengummi)
11	Clamp-koppling	Syrafast stål AISI 316 (1.4401)
12	Gummibälg**	EPDM (etenpropengummi)
13	Bussning ställskruv	Glasfylld PTFE (15%)
* För O-ringsmaterial se separat tabell. ** Gummibälg i FFKM (Kalrez) kan specialbeställas för ventil med do 13 mm.

Mjuktätning

Beteckning	O-ringsmaterial	Temperaturområde
D	EPDM	-45°C till +150°C
L	Viton	-20°C till +150°C
C	Kalrez	0°C till +150°C

Mått och vikt

Dimensionsområde (DN): 25 - 40

DN	25	40
Inlopp	Clamp "CO" 1"	Clamp "CO" 1 1/2"
Utlopp	Clamp "CO" 1 1/2"	Clamp "CO" 2"
Sätesdiameter	13	25
A	52	60
B	29	44
C med gastätt lättverk	177	259
C med pneumatiskt lättverk	205	267
Vikt	1.6	3.7
Mått i mm, vikt i kg. Kontakta oss för information om mått vid andra anslutningar (tex annan clamp-standard eller storlek på gänga).

Funktion och konstruktion

Normal, direktverkande, fjäderbelastad säkerhetsventil.
Speciellt konstruerad för miljöer och fluider där höga krav på renlighet ställs.
Med lättverk för manuell provning, gastät kåpa eller med pneumatiskt styrt
lättverk.
Ventilen har Tri-Clamp-anslutningar som standard, men kan erhållas med ett stort antal andra hygieniska anslutningar.

Egenskaper som gör ventilen lämplig för installation i processer med hygieniska krav :
- Extremt blanka ytor (högblankt rostfritt syrafast stål)
- Självdränerande ventilhus
- Dokumenterade ytfinheter (Ra-värde, se rubrik 'Ytfinhet')
- Hygieniska anslutningar i ett 30-tal varianter (snabbt demonterbara)
- Gummibälg och O-ring uppfyller FDA
- Friliggande O-ring
- Gummibälg skyddar ventilens innerdelar från fluiden
- Extremt litet tomrum i inloppet till ventilen (minimalt sk "Dead-space")
- Kan levereras förberedd för CIP (Clean In Place) och SIP (Steam In Place)
- Demonterbar för COP (Clean Out of Place)

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Rostfritt stål (1.4435)

Ingående material: Rostfritt stål

Ingående materialkod: Rostfritt stål (1.4435)

Temperatur (°C): -45 - 150

Tryckklass (PN): 16

Anslutning: Clamp ISO 2852 (För rör enligt ISO 1127), Clamp ASME BPE (För rör enligt BS 4825-1), Clamp ISO 2852 (För rör enligt ISO 2037), Clamp DIN32676 (För rör enligt DIN11850)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Nedblåsning och tryckstegring

Media	Nedblåsning	Tryckstegring
Ånga/gas	Max 10 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,3 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vätska	Max 20 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,6 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

Sätesdiameter	Ånga/gas (KDG)	Vätska (KF)
Do 13 mm	0.6	0.4
Do 25 mm	0.38	0.26

Installation och underhåll

Möjlig montageposition: Vertikal

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.

Se separat bruksanvisning.
