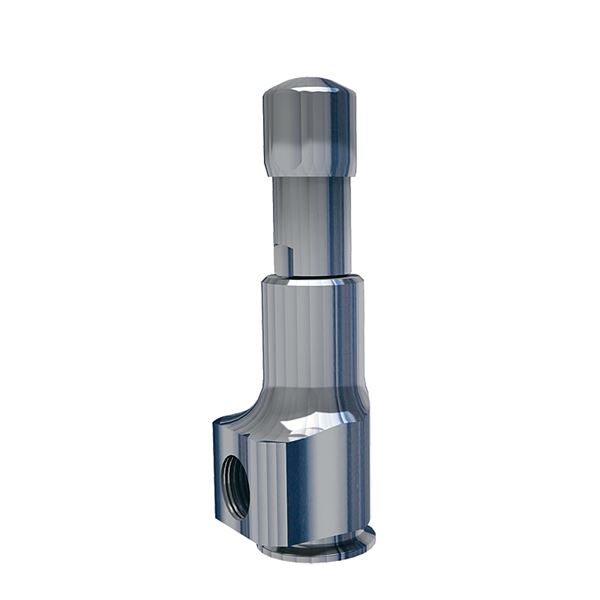

Säkerhetsventil AT 4981-

Clean Service-säkerhetsventil för hygieniska installationer, små kapaciteter. Av rostfritt syrafast stål.. Mjuktätande kägla.

Dimensionsområde (DN)	25
Tryckklass (PN)	16 - 68
Huvudmaterial	Rostfritt stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Öppningstryck bar(g)	Temperatur (°C)	Sätesdiameter (mm)	Avs.datum	Bruttopris	Antal
AT 4981D2TC1	Utan lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D2TC1RA08	Utan lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1RA08	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1RA08-2	Gastätt lättverk, Mjuktätning EPDM	25	68	16 - 68	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1/TC1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1/TC1RA05	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4TC1/G3/4RA05	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981L2TC1	Utan lättverk, Mjuktätning Viton	25	16	0,1 - 16	-20 - 180	10	Förfrågan	Förfrågan	Offert
AT 4981L4TC1	Gastätt lättverk, Mjuktätning Viton	25	16	0,1 - 16	-20 - 180	10	Förfrågan	Förfrågan	Offert
AT 4981C2TC1	Utan lättverk, Mjuktätning Kalrez	25	16	0,1 - 16	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981C2TC1RAO5	Utan lättverk, Mjuktätning Kalrez	25	16	0,1 - 16	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981C4TC1	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,1 - 16	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981C4TC1RA05	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,1 - 16	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981K4TC1	Gastätt lättverk, Mjuktätning Neopren	25	16	0,1 - 16	-40 - 100	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO1RA05	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO3/4/G3/4	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO3/4/G3/4RA05	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO3/4/NPT3/4	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO3/4/BO1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO1/BO1	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4BO1/BO1RA05-2	Gastätt lättverk, Mjuktätning EPDM	25	68	16 - 68	-45 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981C4BO1/BO1	Gastätt lättverk, Mjuktätning Kalrez	25	16	0,1 - 16	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981C4BO1/BO1RA05-2	Gastätt lättverk, Mjuktätning Kalrez	25	68	16 - 68	0 - 250	10	Förfrågan	Förfrågan	Offert
AT 4981D4DO25	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert
AT 4981D4DO25/G3/4	Gastätt lättverk, Mjuktätning EPDM	25	16	0,1 - 16	-45 - 150	10	Förfrågan	Förfrågan	Offert

Tillbehör

LESER Inspection Certificate 3.1

Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)

Välj

Produktinformation

Användningsområde

Säkerhetsventil för avsäkring av anläggningar med särskilda renhetskrav, och låga kapacitetskrav, t.ex :
- autoklaver (renånga)
- laboratorier
- livsmedels-, dryckes- och läkemedelssystem
- termisk expansion

AMA-text

PSG.1 Säkerhetsventiler

PSG.11 Säkerhetsventil
Säkerhetsventil AT 4981, Clean-Service, av rostfritt syrafast stål, Clamp ..."
Enl rörnorm ... och anslutningsnorm... .
Öppningstryck ... barg.
Mjuktätning ... .
Med lättverk / Utan lättverk

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.

Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 481, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.

Energi/miljödeklaration

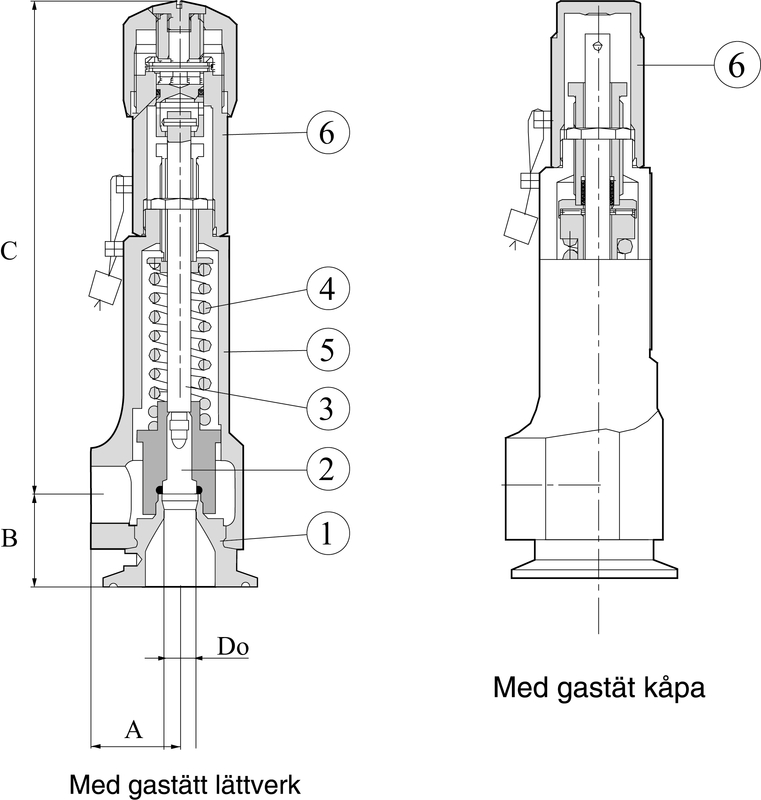

Detaljförteckning

Pos	Komponent	Material
1	Inloppsstuds med säte	Syrafast stål AISI 316L (1.4404)
2	Kägla*	Syrafast stål AISI 316L (1.4404)
3	Spindel	Syrafast stål AISI 316Ti (1.4571)
4	Fjäder	Rostfritt stål AISI 302 (1.4310)
5	Utloppshus	Syrafast stål AISI 316L (1.4404)
6	Kåpa/lättverkskåpa	Syrafast stål AISI 316L (1.4404)
7	Ställskruv	Syrafast stål AISI 316L (1.4404)
8	Bussning ställskruv	PTFE (polytetrafluoreten)
* För O-ringsmaterial se separat tabell.

Mjuktätning

Beteckning	O-ringsmaterial	Temperaturområde
D	EPDM	-45°C till +150°C
L	Viton	-20°C till +180°C
C	Kalrez	0°C till +220°C
K	Neopren	-40°C till +100°C
N	NBR	-10°C till +110°C

Mått och vikt

Dimensionsområde (DN): 25

Inlopp	Clamp "CO"	Clamp "CO"
Utlopp	G1/2 inv.	Clamp "CO"
Sätesdiameter	10	10
A	30	65
B	30	30
C med gastätt lättverk	173	163
C med pneumatiskt lättverk	201	191
Vikt	1.4	1.4
Mått i mm, vikt i kg. Kontakta oss för information om mått vid andra anslutningar (tex annan clamp-standard eller storlek på gänga).

Funktion och konstruktion

Normal, direktverkande, fjäderbelastad säkerhetsventil.
För små kapaciteter t.ex termisk expansion
Speciellt konstruerad för miljöer och fluider där krav på renlighet ställs.
Med lättverk för manuell provning, alternativt gastät kåpa.
Ventilen har TC-anslutning på inloppet som standard, men kan även erhållas med ett stort antal andra hygieniska anslutningar.

Egenskaper som gör ventilen lämplig för installation i processer med hygieniska krav :
- Extremt blanka ytor (högblankt rostfritt syrafast stål)
- Dokumenterade ytfinheter (Ra-värde, se rubrik 'Ytfinhet')
- Hygieniska anslutningar i ett flertal varianter
- Mjuktätning uppfyller FDA
- Friliggande O-ring
- Extremt litet tomrum i inloppet till ventilen (minimalt sk "Dead-space")

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316L (1.4404)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316L (1.4404)

Temperatur (°C): -45 - 250

Tryckklass (PN): 16 - 68

Anslutning: Clamp ISO 2852 (För rör enligt ISO 1127), Clamp ASME BPE (För rör enligt BS 4825-1), Clamp ISO 2852 (För rör enligt ISO 2037), Clamp DIN32676 (För rör enligt DIN11850)

ETIM klassning: EC011311 - Säkerhetsventil

BK04 kod: 21001 Ventiler

Nedblåsning och tryckstegring

Media	Nedblåsning	Tryckstegring
Ånga/gas	Max 10 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,3 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vätska	Max 20 % vid öppningstryck ≥ 3 bar(g)	Max 10 % vid öppningstryck ≥ 1 bar(g)
	Max 0,6 bar vid öppningstryck < 3 bar(g)	Max 0,1 bar vid öppningstryck < 1 bar(g)
Vid krav på lägre nedblåsning kontakta Armatec.

Kapacitetskoefficienter

Variant	Ånga/gas (KDG)	Vätska (KF)
≤ 16 barg	0.45	0.37
> 16 barg	0.4	0.33

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt. Även liggande montage kan utföras, om utloppet pekar rakt nedåt.

Se separat bruksanvisning.
