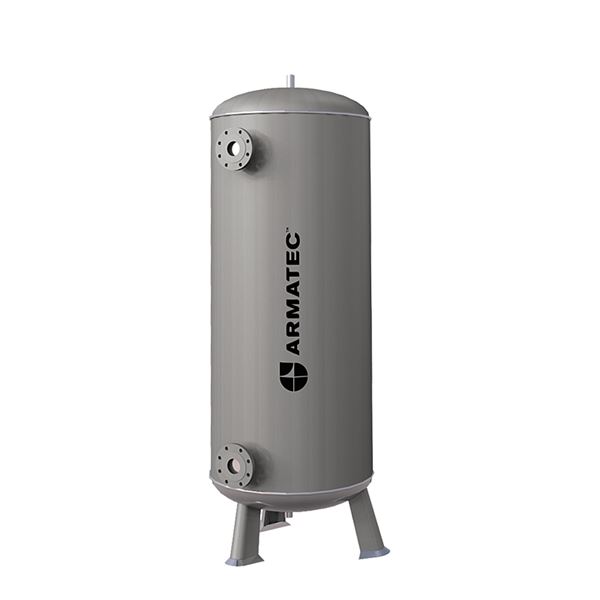

Ackumulatortank för köldbärarsystem i stål, zinkmålad på utsidan. För hjälp med dimensionering och specialanpassning använd gärna: FÖRFRÅGNINGSUNDERLAG
| Dimensionsområde (liter) | 300 - 10000 |
|---|---|
| Tryckklass (PN) | 3 - 10 |
| Temperatur (°C) | -10 - 65 |
| Huvudmaterial | Stål |
| Artikelnummer | Namn | PN | Volym (l) | Ansl. 1 | Ansl. 1 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 8525A300 | Ackumulatortank AT | 6 | 300 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-05-30 | 33 300 SEK | |
| AT 8525A500 | Ackumulatortank AT | 6 | 500 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | 2025-05-30 | 37 100 SEK | |
| AT 8525A750 | Ackumulatortank AT | 6 | 750 | Flänsad EN1092 | DN80, PN16 | 2025-05-30 | 43 700 SEK | |
| AT 8525A1000 | Ackumulatortank AT | 6 | 1000 | Flänsad EN1092 | DN100, PN16 | 2025-05-30 | 47 000 SEK | |
| AT 8525A1500 | Ackumulatortank AT | 6 | 1500 | Flänsad EN1092 | DN100, PN16 | 2025-05-30 | 81 900 SEK | |
| AT 8525A2000 | Ackumulatortank AT | 6 | 2000 | Flänsad EN1092 | DN100, PN16 | 2025-05-30 | 100 400 SEK | |
| AT 8525A3000 | Ackumulatortank AT | 6 | 3000 | Flänsad EN1092 | DN100, PN16 | 2025-05-30 | 107 000 SEK | |
| AT 8525A4000 | Ackumulatortank AT | 6 | 4000 | Flänsad EN1092 | DN100, PN16 | 2025-05-30 | 145 200 SEK |
För ackumulering i köldbärarsystem. Max. arbetstryck/temperatur 6 bar/65 °C. Produkten kan kundanpassas.
PLD.21 Tryckkärl för värmebärare eller köldbärare
Ackumulatortank AT 8525A.... med volym... liter för ackumulering av köldbärare i
stål. Isolerad med 100 mm polyuretan, ytbeklädd med zinkmålad galvaniserad plåt.
AFS 2023:5, 8 paragraf
Uppfyller AFS 2016:1 8 § och ska därmed inte CE-märkas.
Byggvarubedömning: Accepteras
BVB ID: 56071
SundaHus: C-
Reach datum: 2025-04-29

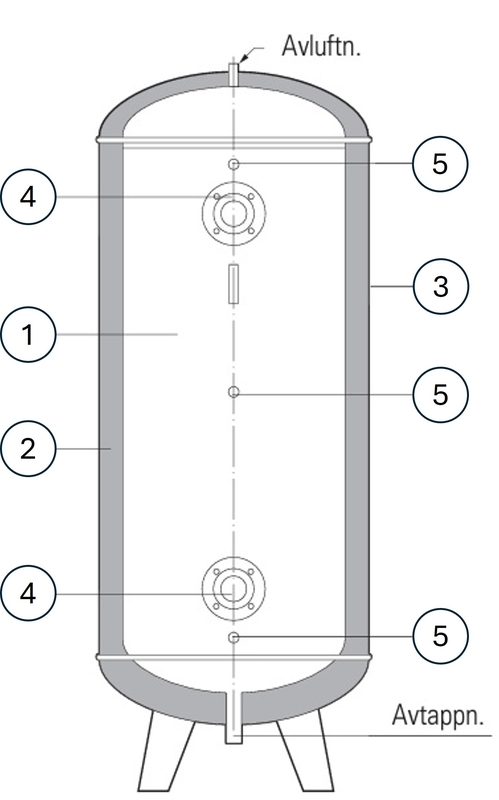

| Pos | Komponent | Material |
|---|---|---|
| 1 | Magasin | Stål S355JR (1.0045) |
| 2 | Isolering (100mm) | PUR (Polyuretan) |
| 3 | Zinkmålad galvaniserad skyddsplåt | |
| 4 | Anslutningar (2 st som standard, gänga eller fläns) | |
| 5 | Anslutningar för termometer (3 st som standard, G 1/2) |
Dimensionsområde (liter): 300 - 10000
| Volym (l) | Höjd | Diameter | Nettovikt (kg) |
|---|---|---|---|
| 300 | 2050 | 640 | 120 |
| 500 | 2050 | 800 | 140 |
| 750 | 2050 | 950 | 210 |
| 1000 | 2100 | 1050 | 240 |
| 1500 | 2150 | 1250 | 340 |
| 2000 | 2300 | 1400 | 400 |
| 3000 | 2450 | 1600 | 510 |
| 4000 | 2500 | 1800 | 690 |
Isolerad med skarvlös polyuretan (100mm), alternativt cellgummi (13, 19, 25, eller 32mm), och ytbeklädd med zinkmålad galvaniserad plåt. Rekommenderad lägsta systemtemperatur för polyuretan är +5 °C, vid lägre temperaturer rekommenderas isolering av cellgummi.
Standardtankar har gängade anslutningar upp till DN50, större storlekar är flänsade.
För gängade anslutning ingår styrrör för att säkerställa rätt termisk skiktning, detta finns som tillval till övriga gängade anslutningar också.
Standard är PN6, men flänsar mellan DN40-DN150 är PN16, och flänsar mellan DN200-DN300 är PN10.
Skiktplåt för optimal temperaturskiktning ingår inte som standard, men går att få som tillval till specialtank.
Vi erbjuder även tankar enligt kundens specifikation gällande mått och placering av anslutningar. Vid dimensionering, fyll i formuläret under nedladdningsbart eller vårt digitala förfrågningsunderlag som du hittar under fliken Teknisk hjälp, och kontakta Armatec vid vidare support.
Huvudmaterial: Stål
Huvudmaterialkod: Stål S355JR (1.0045)
Ingående material: Stål
Ingående materialkod: Stål S355JR (1.0045)
Temperatur (°C): -10 - 65
Tryckklass (PN): 3 - 10
BK04 kod: 20213 Tankar och avskiljare
MagiCAD länk: https://redir.magicad.cloud/product/42db3348-901f-492b-98d8-bd60bd5ba0fa
Möjlig montageposition: Vertikal
Ackumulatortanken installeras stående på plan golvyta. Om ackumulatortanken blir installerad och inte används måste den genomspolas med vatten en gång per vecka. Produkten är annars underhållsfri.
Specifikationer för specialanpassade ackumulatortankar (PDF-fil, 127 kB)
DoC 300-500L (PDF-fil, 72 kB)
