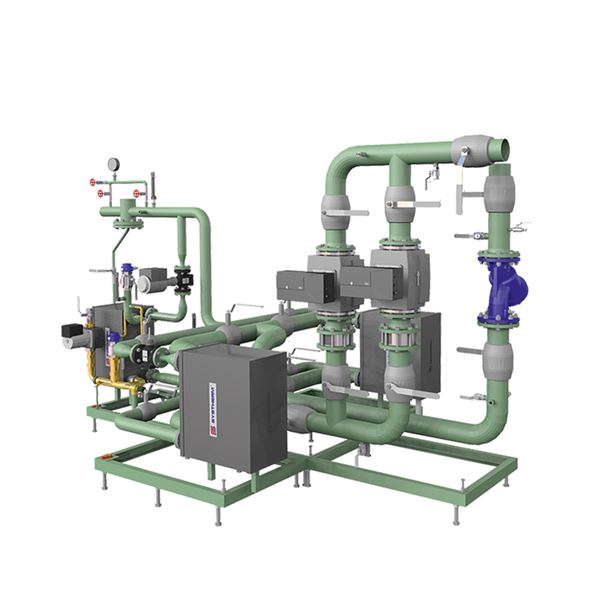

Armatec Maxi Flex fjärrvärmecentral AT 8473 för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter. Växlarenhet med parallellkopplad, indirekt kopplad med lödda värmeväxlare, styr-regler utrustning, pumpar och armaturer på primär- och sekundärsidan. All utrustning monterad (ute givare bipackas) inkl. intern el koppling.
| Tryckklass (PN) | 6 - 16 |
|---|---|
| Temperatur (°C) | 0 - 120 |
| Huvudmaterial | Sammansatt enhet |
| Utförande | Parallellkopplad, Kundanpassad |
| Artikelnummer | Antal | ||
|---|---|---|---|
| AT 8473-OFFERT | Förfrågan | Förfrågan | Offert |
Fjärrvärmecentral för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter. AT 8473 är anpassad för anslutning till fjärrvärmesystem och kan fås med växlare för tappvarmvatten, radiatorer, ventilation samt markvärme.
PJB.0 *Sammansatta värmeväxlarenheter
Kundanpassad prefabricerad värmeväxlarenhet AT 8473 med parallellkoppling, indirekt kopplad med lödda värmeväxlare. AT 8473 levereras med styr- och reglerutrustning, pumpar och armaturer på primär- och sekundärsidan enl kundkrav.
Enheten är utförd och märkt enligt AFS 2016:1
AFS 2016:1
Produkten är CE-märkt
CE-märkt när enheten levereras komplett med styrutrustning. Ingående värmeväxlare tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU.
Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur, och effekter anges på värmeväxlarenhetens märkskylt.
SundaHus: A
Fjärrvärmecentral med parallellkoppling har värmeväxlare dimensionerade för bra avkylning av fjärrvärmevattnet.
Fjärrvärme värmer vatten för värmekretsen i radiatorväxlaren med hjälp av styrventilen 2.1 och givaren 3.1 i radiatorkretsen. Uppvärmning av inkommande tappkallvatten till önskad temperatur på utgående varmvatten sker i varmvattenväxlaren med hjälp av givaren i utgående varmvattenledning 6.1 och styrventilen i primärkretsen 5.1.
Huvudmaterial: Sammansatt enhet
Ingående material: Sammansatt enhet
Temperatur (°C): 0 - 120
Tryckklass (PN): 6 - 16
ETIM klassning: EC012346 - Fjärrvärmecentral
Produktens färg: RAL 6021 - Blekgrön
Efter transport och hantering vid installation är det mycket viktigt att enhetens samtliga kopplingar efter dras och kontrolleras. Detta görs innan enheten tas i bruk, så att inget läckage uppstår.
Igångkörning av reglerutrustning ingår ej. Eftersom varje objekt är unikt (både vad gäller radiatorkrets och varmvattenkrets) skall injustering i varje enskilt fall ske efter:
- husets behov av värme och varmvatten
- husets sekundära förhållanden
- de aktuella primärförhållandena (fjärrvärmesidan).
Produktdatablad AT 8473 (PDF-fil, 641 kB)
