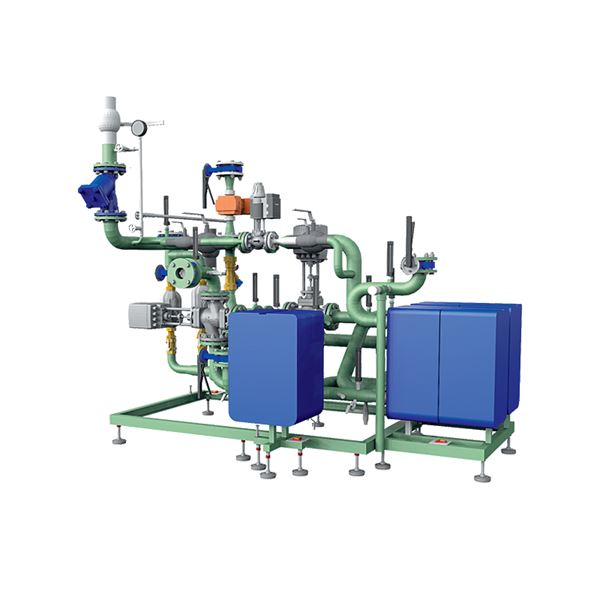

Legionellaskyddscentral AT 8540-

Användningsområde

Centralen installeras med huvudsyftet att leverera legionellafritt tappvarmvatten. Den installeras främst i tappvatteninstallationer där det finns risk för legionellatillväxt, t.ex. i stora system med långa ledningar där det kan förekomma stillastående vatten. Duschar för badanläggningar, sjukvårdsinrättningar, hotell och skolor är exempel där en skyddscentral bör installeras. Skyddscentralen kan installeras vid nyinstallation eller i befintlig anläggning.

Beräkningstryck/-temperatur 10 bar (e)/ 110 °C.

AMA-text

PJB.0 *Sammansatta värmeväxlarenheter

Legionellaskyddscentral AT 8540-... för beredning av legionellafritt tappvatten.

Kvalitetssäkring

AFS 2016:1

Centralen tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU. Sammanbyggnaden av växlarenheten sker enligt Arbetsmiljöverkets föreskrift AFS 2016:1

Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur och effekter anges på centralens märkskylt.

Funktion och konstruktion

Legionellaskyddscentralen skall anpassas till befintlig eller ny installation. För att få tillräcklig uppehållstid rekommenderas att installationen består av ett tappvarmvattenberedningssystem där tappvattnet uppvärms till minst 70°C.
Anordningen levererar legionellafritt tappvarmvatten med temperatur 55 - 60°C. Värmeväxlaren måste dimensioneras så att tillräcklig temperatur säkerställs. Centralen använder inga kemiska tillsatser.

Tekniska data

Huvudmaterial: Sammansatt enhet

Ingående material: Sammansatt enhet

Temperatur (°C): 0 - 120

Tryckklass (PN): 6 - 16

ETIM klassning: EC012346 - Fjärrvärmecentral

Installation och underhåll

Efter transport och installation är det mycket viktigt att enhetens samtliga kopplingar efter dras och kontrolleras. Detta görs innan enheten tas i bruk, så att inget läckage uppstår.
