Torrlöpande flerstrålig vinghjulsmätare för mätning av varmvatten med integrerad M-Bus. Finns i både horisontellt och vertikaltutförande.
| Dimensionsområde (DN) | 20 - 40 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 1 - 90 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7029AG20-4M | 20 | 4 | 190 | 2024-12-23 | 4 530 SEK | |
| AT 7029AG25-10M | 25 | 10 | 260 | 2024-12-23 | 5 100 SEK | |
| AT 7029AG40-16M | 40 | 16 | 300 | 2024-12-23 | 7 200 SEK | |
| AT 7029AGF20-4M | 20 | 4 | 105 | 2025-02-17 | 5 400 SEK | |
| AT 7029AGF25-6,3M | 25 | 10 | 150 | 2025-02-17 | 6 800 SEK | |
| AT 7029AGF40-16M | 40 | 16 | 200 | 2025-02-17 | 8 900 SEK | |
| AT 7029AGS20-4M | 20 | 4 | 105 | 2025-02-17 | 5 200 SEK | |
| AT 7029AGS25-6,3M | 25 | 10 | 150 | 2025-02-17 | 6 600 SEK | |
| AT 7029AGS40-16M | 40 | 16 | 200 | 2025-02-17 | 8 900 SEK |
Mätning av varmvatten med registrering av förbrukad mängd. Mätaren är en flerstrålig vinghjulsmätare med M-Bus gränssnitt och har noggrannhetsklass R80.
UG Mätare
Torrlöpande varmvattenmätare av vinghjulstyp, AT 7029A... med integrerad M-Bus enligt EN 13757. Q3.... m³/h, DN ...., gängad, PN16.
2014/32/EU (MID), OIML R49:2006
Produkten är CE-märkt
METAS-Cert Nr. 1259

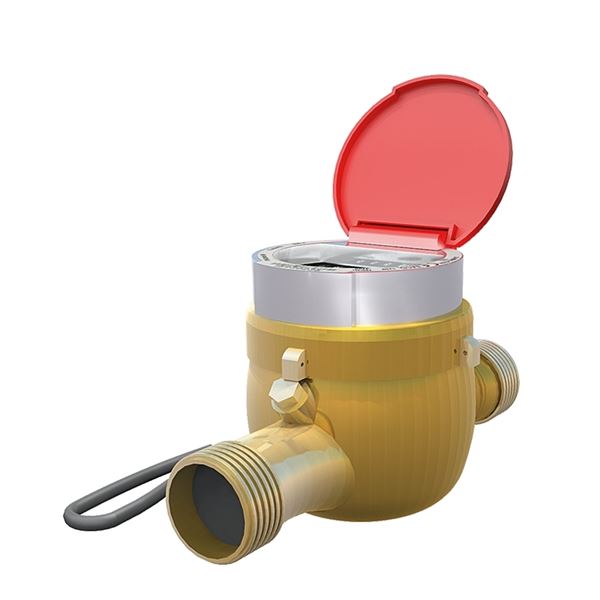

Märkning på produkt: Mätaren är röd med rött plastlock. Mätartavlan är märkt med fabrikat, Q3-värde för respektive mätarstorlek, samt med maxtemperatur. Mätarens tillverkningsnummer (sekundäradress) är angivet med 8 siffror.
Byggvarubedömning: Undviks
BVB ID: 52731
Omfattas av anmälningsplikt enligt REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Mässing |
| 2 | Tätningsmaterial | EPDM (etenpropengummi) |
| 3 | Vinghjul | PE (polyeten) |
| 4 | Lagring |
Dimensionsområde (DN): 20 - 40

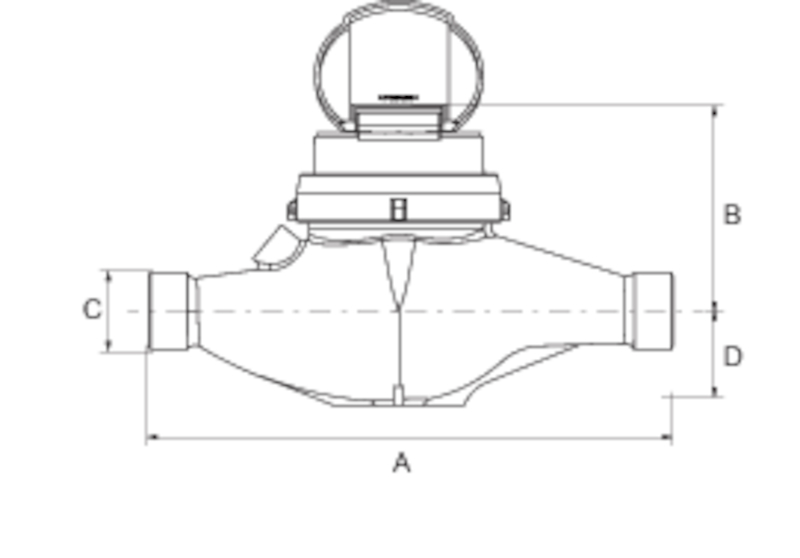

| DN | A | B | C | D |
|---|---|---|---|---|
| 20 | 190 | 125 | 25 | 40 |
| 25 | 260 | 128 | 32 | 44 |
| 40 | 300 | 129 | 50 | 46 |
Flödesgivaren är av torrlöpande flerstrålig vinghjulstyp. Vinghjulet är den enda rörliga delen i mediat, nedväxligen sker helt torrlöpande. Räkneverket är enligt GWF-coder och räkneverket har en minsta gradering på 1 liter med nogrannhetsklass R80.
7029A har inbyggt seriellt M-Bus gränssnitt till EN 13757-2 och M-Busprotokollet EN 13757-3. Mätarhuset är skyddat mot korrosion och mekaniskt slitage. Visartavlan är försedd med indikatortrissa för optisk avläsning i provbänk. Anslutningskabeln har längden 1,5m.
Huvudmaterial: Mässing
Ingående material: Mässing, Plaster, Gummi
Ingående materialkod: PE (polyeten), EPDM (etenpropengummi)
Materialnotering: Hårdmetall/safir
Temperatur (°C): 1 - 90
Tryckklass (PN): 16
ETIM klassning: EC004485 - Vattenmätare
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: I standardutförande skall mätaren monteras i horisontell rörledning. Stigrörs- och fallrörsutförande (tillägg S respektive F) skall monteras i vertikal rörledning. Var uppmärksam på flödesriktningen.
Flödesgivaren skall monteras med siffertavlan uppåt. I standardutförande skall mätaren monteras i horisontell rörledning. Stigrörs- och fallrörsutförande (tillägg S respektive F) skall monteras i vertikal rörledning. Var uppmärksam på flödesriktningen, en pil på mätarhuset indikerar flödesriktningen. Raksträcka krävs ej framför eller efter denna mätartyp. Däremot bör ett filter monteras uppströms mätaren. Det rekommenderas att installera avstängningsventiler före och efter mätaren, för att underlätta installation och borttagning av mätare vid underhållsarbete. Systemet skall vara renspolat före montering. Vid idrifttagning bör tryckstötar i ledningsnätet undvikas.Vid nyinstallation är primäradressen satt till 0. Mätarens sekundäradress (tillverkningsnummer) anges med 8 siffror längst ned på mätarglaset.Omgivande driftstemperatur bör ligga inom intervallet +5°C till 55°C.
