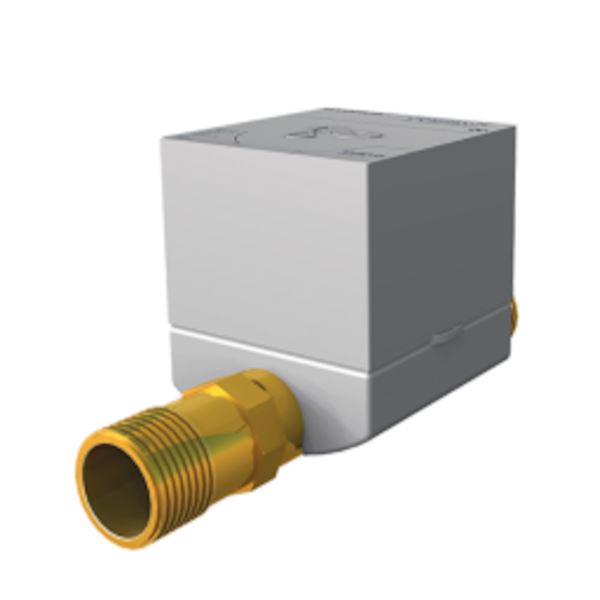

Vattenmätare AT 7450B

Användningsområde

7450B är en statistik ultraljudsbaserad vattenmätare som lämpar sig för alla typer av kall- och varmvattenförsörjning i bostäder och möjliggör tillförlitliga, långsiktiga stabila mätningar under krävande förhållanden (enheten mäter inte luftbubblor och är okänslig för sedimentering). Enheten har utvecklats inom ramen för MID-bestämmelserna, uppfyller EU:s övriga föreskrifter och har erhållit en rad hygiencertifieringar (KTW/W270, ACS, WRAS med flera). Den integrerade kommunikationsfunktionen stöder fjärravläsning av mätdata, dels av personal till fots eller fordon (eller genom passiv avläsningsutrustning i fordon), dels via fasta nätverk (uppgradering kräver inget arbete på plats

DN 15 till 40
- MID-godkänd med dynamiskt område upp till R 400
- IP 68 lämplig för utomhusinstallationer
- Integrerad radiokommunikation baserad på Open Metering-telegram (OMS)
- Trådbunden M-bus/Puls.
- Display med fel- och larmkoder, inklusive läckagedetektering.
- Batteriets livslängd upp till 16 år.

AMA-text

UG Mätare

Mätare AT 7450B-...., för tappkallvatten/tappvarmvatten upp till +70°C. Statisk
mätare av ultraljudstyp R400 i blyfri mässing, Q3 .... m³/h, DN ...., PN16. Ackumulerade-
och momentana värden (flöde och temperatur). Integrerad fjärravläsning
via trådad M-Bus/puls (OMS).

Kvalitetssäkring

2014/32/EU (MID), SS-EN 14154-3:2005+A2:2011, SS-EN 13757-2:2018, ISO 4064:2014, OIML R49:2006

Produkten är CE-märkt

Dricksvattengodkännande KTW/DVGW (D), WRAS (UK), ACS (F)

Märkning på produkt: Mätaren är märkt Hydrus och försedd med streckkod av serienummer. Den är även märkt med Q3, R-tal, tillverkningsår, CE, MID-godkännandenummer.

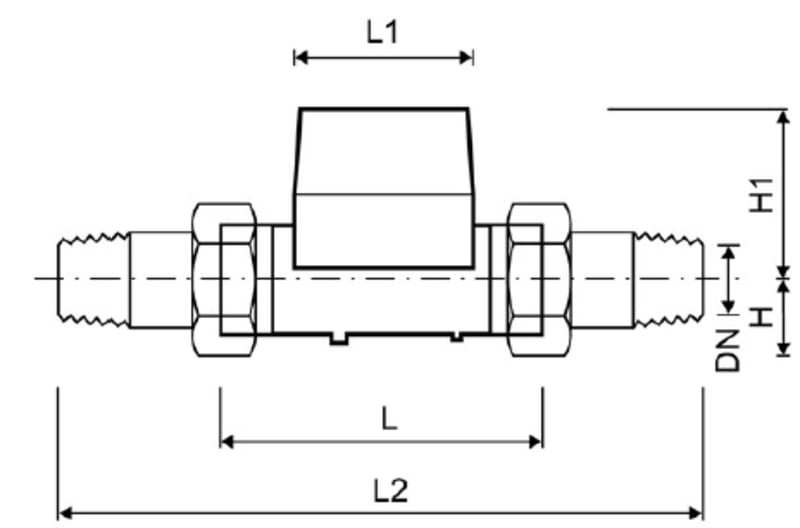

Mått och vikt

Dimensionsområde (DN): 15 - 40

Funktion och konstruktion

7450B garanterar uthållighet och slitstyrka under hela dess livstid och är därför en hållbar investering. Dra nytta av exakta mätresultat under en lång tid och spara in på kostsamma mätarbyten.
Vattenmätaren är en statisk mätare baserad på ultraljudsteknik med hög mätnoggrannhet
Ratio R400. Detta innebär att mätaren mäter mycket noggrant redan vid
lågt flöde och dessutom över hela flödesområdet. Mätaren har ett elektroniskt
räkneverk och är batteridrivet med upp till 15 års livslängd under normala driftsförhållanden.
Batterilivslängden påverkas av mätarens konfiguration, medeltemperatur
och installationsplats. Mätaren har inga rörliga delar och är därför i princip
underhållsfri. Den påverkas inte av sand eller andra partiklar och nätspecifika
egenskaper som tryckslag eller överlastflöden.
7450B har en hög uppdateringsfrekvens med låg strömförbrukning. Den
kan mäta vattentemperaturen. Mätarens konstruktion tillåter montage av mätaren
i alla inbyggnadslägen underförutsättning att mätaren installeras med flödespil i
flödesriktningen. Mätaren är förprogrammerad med två pulsutgångar. Pulsutgång 1 10L/P, Pulsutgång 2 100L/P

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Installation
Mätaren kan installeras i alla inbyggnadslägen. Observera att vid vertikalt fallrörsmontage
kommer mätarens LCD att bli placerad upp och ner. Mätaren börjar att
mäta direkt vid installation, kommunikationen aktiveras efter 2 minuters idrifttagning
med kontinuerligt flöde. Omgivande driftstemperatur bör ligga inom + 55° C
ner till - 10° C (förutsatt ett minflöde på 100 l/h för att förhindra frysning). LCD-displayen
tänds när locket öppnas. För mer detaljerad information gällande installation
se bruksanvisning.
För att säkerställa vattenmätarens långsiktiga drift, skall installationen alltid utföras
med vattenmätarkonsol (se under tillbehör). Avstängningsventiler skall alltid
monteras på konsolens in- och utlopp. Återströmningsskyddet efter vattenmätaren
skall vara en skyddsmodul typ EA (kontrollerbar backventil) AT 1159 med
avstängningsventil monterad på inloppssidan, alternativt monteras patronbackventil
i mätarens utlopp.
Innan vattenmätaren monteras, är det viktigt att renspolarörledningen. Vid debitering av hushållsförbrukning efter mätarens registrering skall SWEDACs
föreskrifter STAFS 2007:2 följas, vilket innebär återkommande kontroll (mätarrevision)
med ett intervall på max 10 år för Q3 2,5-4 och 5 år för Q3 10-16. Kontroll
och revision utföres av mätarverkstad som är ackrediterat kontrollorgan.
