Används lämpligen i Glykolblandningar eller andra anti-icing tillsatser för mätning av termisk energi i värme eller kylsystem. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus & puls, flödesmätare av statisk mätprincip samt 2 st dykrör. Nätdrift 230VAC. Gängad eller flänsad anslutning.
48 100 SEK
Leverans från lager
| Produktserie | Värmemängdsmätare AT 7505A |
|---|---|
| DN | 65 |
| PN | 16 |
| Temperatur (°C) | -20 - 130 |
| Huvudmaterial | Mässing, Gråjärn, Rostfritt stål, Plaster, Övrigt |

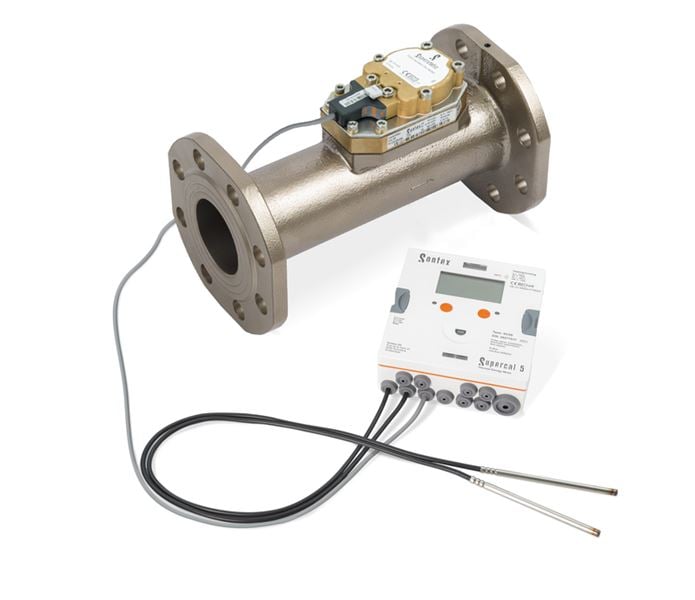

Energimätare Flänsad DN65 Qp 25 230V
Kyl- och värmemängdsmätare för kylmedia
Qp 25 DN 65, PN 16,
Media och % måste anges vid beställning
I-verk med integrerad M-bus och puls.
2st temp.givare 2m Pt500 134 mm, 2st Dykrör,
Bygglängd 300mm, Flänsad anslutning,
Epoxy lackad gjutjärn.
Innehåller elektronisk styrprodukt
Ursprungsland: CH Schweiz
Tullstatnr: 84819000
Nettovikt (kg): 11.2
Bruttovikt (kg): 11.2
DN: 65
Mått A (mm): 300
Mått B (mm): 189
Mått D (mm): 185
Mått E (mm): 145
Kabellängd (m): 3
PN: 16
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 2: Flänsad EN1092
Temperatur (°C): -20 - 130
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -20 - 70
Utförande typ: Mätare
Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Hetvatten, Propylenglykol, Vatten eller upp till 50% glykolblandning
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 25
Max flöde qs (m3/h): 50
Min flöde qi (m3/h): 0.25
Tryckfall vid qp (mbar): 250
Dynamiskt mätområde (qp/qi): 100
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Batterilivslängd (år): 15
För rör i dim (kan behövas konas ner): 65 -
M-Bus specifikation (PDF-fil, 925 kB)
Installationsanvisning till nätmodul-batteri.pdf (PDF-fil, 187 kB)
Installationsguide.pdf (PDF-fil, 287 kB)
Bruksanvisning AT 7505A.pdf (PDF-fil, 1,8 MB)
CE-intyg 7505A.pdf (PDF-fil, 529 kB)
7505A_PDS_1.pdf.pdf (PDF-fil, 517 kB)
7505A_pds_1pdf.pdf (PDF-fil, 537 kB)
| Artikelnummer | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7505A-G15-1,5 | 15 | 1,5 | 110 | 2024-10-02 | 13 500 SEK | |
| AT 7505A-G20-2,5 | 20 | 2,5 | 190 | 2024-10-02 | 16 200 SEK | |
| AT 7505A-G25-6 | 25 | 6 | 260 | 2024-10-02 | 17 200 SEK | |
| AT 7505A-G40-10 | 40 | 10 | 300 | 2024-10-02 | 18 900 SEK | |
| AT 7505A-25-6 | 25 | 6 | 260 | 2024-10-02 | 19 600 SEK | |
| AT 7505A-40-10 | 40 | 10 | 300 | 2024-10-02 | 21 600 SEK | |
| AT 7505A-50-15 | 50 | 15 | 270 | 2024-10-02 | 19 600 SEK | |
| AT 7505A-65-25 | 65 | 25 | 300 | 2024-10-02 | 48 100 SEK | |
| AT 7505A-80-40 | 80 | 40 | 300 | 2024-10-02 | 51 700 SEK | |
| AT 7505A-100-60 | 100 | 60 | 360 | 2024-10-02 | 54 800 SEK | |
| AT 7505A-125-100 | 125 | 100 | 250 | 2024-10-02 | 59 000 SEK | |
| AT 7505A-150-150 | 150 | 150 | 300 | 2024-10-02 | 63 000 SEK |
