För mättad och överhettad ånga vid varierande tryck samt stor kapacitet vid högatryck. Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater(förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 63 - 160 |
| Temperatur (°C) | -10 - 550 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4498C25-R64F | 25 | 100 | -10 - 400 | 64 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
För mättad och överhettad ånga vid varierande tryck samt stor kapacitet vid höga tryck. Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Värmeväxlare, separator, ångledningar och lågpunkter.
PSF.131 Kondensatavledare med termostatisk funktion.

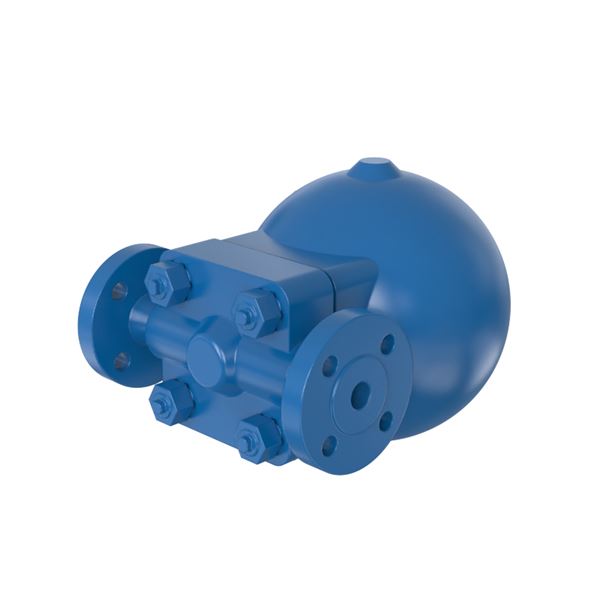

Flottöravledare AT4498C... av högtempererat stål (1.5415) PN100 med anslutning...
AFS 2016:1
Produkten är CE-märkt
Intyg enligt EN 10204 typ 2 eller 3.1 (måste begäras vid beställning).
CE-märkning
Uppfyller kraven enligt AFS 2016:1, direktivet för tryckbärande anordningar
DN15-25: enligt kategori III, fluid grupp 1 och 2.
DN40-100: enligt kategori III fluid grupp 1 och 2.
Märkning på produkt: CE (förekommande fall). PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Stål 16Mo3 (1.5415) |
| 2 | Lock | Stål G17CrMo5-5 (1.7357) |
| 3 | Huspackning | Grafit |
| 4 | Huspackning (CrNi) | |
| 5 | Tätningsring | Syrafast stål 321 (1.4541) |
| 6 | Reglerenhet (Bimetall, TB 102/ 85) | |
| 7 | Tätningsring för plugg | Stål 21CrMoV5-7 (1.7709) |
| 8 | Filter | Rostfritt stål 304 (1.4301) |
Dimensionsområde (DN): 15 - 50
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga).
Avleder kondensatet vid mättningstemperaturen. Används för mättad och överhettad ånga vid varierande tryck och kapacitet. God avluftningsförmåga via bimetallelement vid uppstart. Invändigt filter och integrerad backventil för lång livsläng.
Huvudmaterial: Stål
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Rostfritt stål 304 (1.4301), Syrafast stål 321 (1.4541), Grafit
Materialnotering: Högtemp stål, 1.5415.
Högtemp stål, 1.7357.
Högtemp stål, 1.7709.
CrNi laminerat grafit.
Bimetall, TB 102/ 85.
Temperatur (°C): -10 - 550
Tryckklass (PN): 63 - 160
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Går att bygga om till vertikalt montage.
Standardångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Reservdelar: Innerdelar och packningar bytes vid behov.
