Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat. För höga kapacitetskrav.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Tryckklass (PN) | 40 |
| Temperatur (°C) | -60 - 300 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 4496C-OFFERT | 40 | -60 - 300 | Förfrågan | Förfrågan | Offert |
Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Separator, värmeväxlare, kokgrytor, autoklaver, oljeförvärmare, ångledningar och lågpunkter.
PSF.133 Kondensatavledare med mekanisk funktion

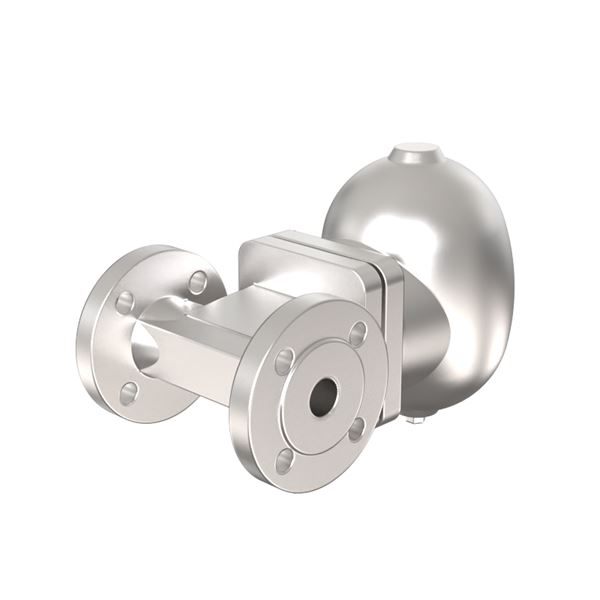

Flottöravledare AT4496C... av rostfritt stål PN40 med anslutning ... .
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Materialcertifikat 3.1 kan erbjudas, måste begäras vid beställning.
Märkning på produkt: CE (förekommande fall), PN, DN, material, fabrikat samt pil för flödesriktning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Syrafast stål 321 (1.4541) |
| 2 | Lock | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
| 3 | Huspackning | Grafit |
| 4 | Huspackning (CrNi) | |
| 5 | Tätningsring | Syrafast stål 321 (1.4541) |
| 6 | Reglerenhet (Bimetall, TB 102/ 85) | |
| 7 | Plugg | Syrafast stål 321 (1.4541) |
| 8 | Tätningsring för plugg | Syrafast stål 321 (1.4541) |
| 9 | Filter | Rostfritt stål 304 (1.4301) |
Dimensionsområde (DN): 15 - 100
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga).
Avleder kondensatet vid mättningstemperaturen. Lämplig för varierande tryck och kapacitet. God avluftningsförmåga vid uppstart.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål 321 (1.4541)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål 321 (1.4541)
Temperatur (°C): -60 - 300
Tryckklass (PN): 40
Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr), Flänsad EN1092
ETIM klassning: EC010982 - Flottörkondensatavskiljare
BK04 kod: 20799 Armatur övrigt
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage.
Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Innerdelar och packningar bytes vid behov.
Produktdatablad AT4496C, äldre version (PDF-fil, 729 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 291 kB)
