Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat. För höga kapacitetskrav.
Dimensionsområde (DN) | 15 - 100 |
---|---|
Tryckklass (PN) | 40 |
Temperatur (°C) | -60 - 400 |
Huvudmaterial | Stål |
Artikelnummer | DN | PN | Temperatur (°C) | Differenstryck bar(g) | Ansl. 1 | Antal | ||
---|---|---|---|---|---|---|---|---|
AT 4495C15-13F | 15 | 40 | -60 - 400 | 13 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
AT 4495C15-13VF | 15 | 40 | -60 - 400 | 13 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
AT 4495C20-4F | 20 | 40 | -60 - 400 | 4 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
AT 4495C25-4F | 25 | 40 | -60 - 400 | 4 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
AT 4495C40-4F | 40 | 40 | -60 - 400 | 4 | Flänsad EN1092 | Förfrågan | Förfrågan | Offert |
Dränering av huvud- och ångledningar, fördelningslådor samt för processapparater (förbrukare) med krav på kondensatavledning vid ångans mättningstemperatur, vilket eliminerar uppdämning av kondensat.
Exempel:
Separator, värmeväxlare, kokgrytor, autoklaver, oljeförvärmare, ångledningar och lågpunkter.
PSF.133 Kondensatavledare med mekanisk funktion

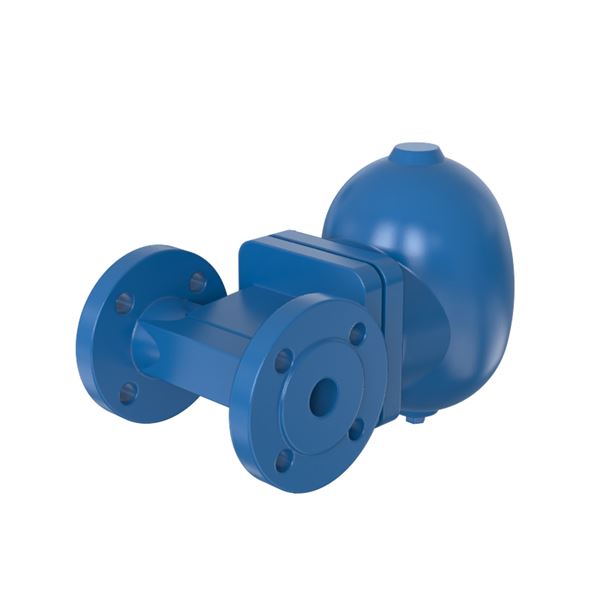

Flottöravledare AT4495C... av stål PN40 med anslutning... .
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Materialcertifikat 3.1 kan erbjudas, måste begäras vid beställning.
Märkning på produkt: CE (förekommande fall). PN, DN, material, fabrikat samt pil för flödesriktning.
Pos | Komponent | Material |
---|---|---|
1 | Hus | Stål P250GH (1.0460) |
2 | Lock | Stål GP240GH N (1.0619) |
3 | Huspackning | Grafit |
4 | Huspackning (CrNi) | |
5 | Tätningsring | Syrafast stål 321 (1.4541) |
6 | Reglerenhet (Bimetall, TB 102/ 85) | |
7 | Plugg | Stål 21CrMoV5-7 (1.7709) |
8 | Tätningsring för plugg | Syrafast stål 321 (1.4541) |
9 | Filter | Rostfritt stål 304 (1.4301) |
Dimensionsområde (DN): 15 - 100
Mekanisk ångfälla som arbetar med skillnaden i densitet mellan vätska (kondensat) och gas (ånga).
Avleder kondensatet vid mättningstemperaturen. Lämplig för varierande tryck och kapacitet. God avluftningsförmåga vid uppstart.
Huvudmaterial: Stål
Huvudmaterialkod: Stål P250GH (1.0460)
Ingående material: Stål
Ingående materialkod: Stål P250GH (1.0460)
Temperatur (°C): -60 - 400
Tryckklass (PN): 40
ETIM klassning: EC010982 - Flottörkondensatavskiljare
BK04 kod: 20799 Armatur övrigt
Produktens färg: RAL 5002 - Ultramarinblå
Möjlig montageposition: Horisontell
Möjlig montageposition notering: Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage.
Ångfällan skall installeras horisontellt men går att bygga om till vertikalt montage. Flottörkulan skall alltid röra sig vertikalt. Funktionskontroll på ångfällan bör göras varje år. Innerdelar och packningar bytes vid behov.
