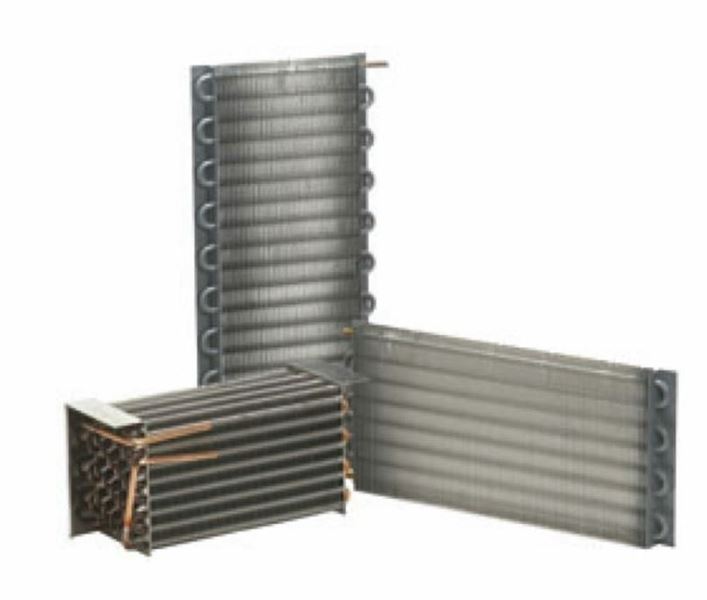

Lamellelement fördelar varm- eller kalluft i värme- eller kylsystem. Lamellelement används framförallt som värmeväxlare i kondensorer och förångare och tillser en jämn och effektiv kylning i såväl kylar som frysar. Mått A = Flänsad längd Mått B = Höjd total Mått C = Djup total
| Tryckklass (PN) | 60 |
|---|---|
| Ansl. 1 | Lödkoppling |
| Mått A (mm) | 200, 250, 300, 350, 450, 550, 650, 750, 850, 900, 1150, 1300, 1700, 1800 |
| Artikelnummer | Max designtryck bar(g) | Ansl. 1 - spec. | Mått A (mm) | Mått B (mm) | Mått C (mm) | Antal rader | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 8120-24081209 | 60 | 1/2 | 200 | 280 | 35 | 1 | 2024-09-27 | 2 580 SEK | |
| AT 8120-24201253 | 60 | 3/8 | 250 | 700 | 35 | 1 | 2024-09-27 | 6 900 SEK | |
| AT 8120-24043303 | 60 | 3/8 | 300 | 140 | 105 | 3 | 2024-09-27 | 2 510 SEK | |
| AT 8120-24081353 | 60 | 3/8 | 350 | 280 | 35 | 1 | 2024-09-27 | 3 430 SEK | |
| AT 8120-24081359 | 60 | 3/8 | 350 | 280 | 35 | 1 | 2024-09-27 | 4 240 SEK | |
| AT 8120-24201453 | 60 | 1/2 | 450 | 700 | 35 | 1 | 2024-09-27 | 8 400 SEK | |
| AT 8120-24061559 | 60 | 3/8 | 550 | 210 | 35 | 1 | 2024-09-27 | 4 390 SEK | |
| AT 8120-24081559 | 60 | 3/8 | 550 | 280 | 35 | 1 | 2024-09-27 | 5 000 SEK | |
| AT 8120-24101064 | 60 | 3/8 | 650 | 250 | 25 | 1 | 2025-02-24 | 3 590 SEK | |
| AT 8120-24081759 | 60 | 3/8 | 750 | 280 | 35 | 1 | 2024-09-27 | 5 800 SEK | |
| AT 8120-24101086 | 60 | 1/2 | 850 | 375 | 35 | 1 | 2024-09-27 | 6 400 SEK | |
| AT 8120-24061909 | 60 | 3/8 | 900 | 210 | 35 | 1 | 2024-09-27 | 7 800 SEK | |
| AT 8120-24081909 | 60 | 3/8 | 900 | 280 | 35 | 1 | 2024-09-27 | 6 000 SEK | |
| AT 8120-24081989 | 60 | 3/8 | 1150 | 280 | 35 | 1 | 2024-09-27 | 7 300 SEK | |
| AT 8120-24101136 | 60 | 1/2 | 1300 | 375 | 35 | 1 | 2024-09-27 | 9 200 SEK | |
| AT 8120-24061139 | 60 | 3/8 | 1300 | 210 | 35 | 1 | 2024-09-27 | 4 700 SEK | |
| AT 8120-24081139 | 60 | 3/8 | 1300 | 280 | 35 | 1 | 2024-09-27 | 7 500 SEK | |
| AT 8120-24043133 | 60 | 3/8 | 1300 | 140 | 105 | 3 | 2024-09-27 | 6 200 SEK | |
| AT 8120-24025170 | 60 | 1/2 | 1700 | 175 | 75 | 2 | 2024-09-27 | 7 500 SEK | |
| AT 8120-24081189 | 60 | 3/8 | 1800 | 280 | 35 | 1 | 2024-09-27 | 9 600 SEK |
Används som värmeväxlare för att säkerställa en jämn, effektiv och stabil kylning i exempelvis kylmöbler.
Lamellelementen finns i ett flertal rörgeometrier, lamelldelningar och utföranden och kan också tillverkas på beställning efter kunds specifikationer. Lamellerna finns i aluminium (även lackerad och hydrofilmbehandlad) samt koppar. Gavlar i aluminium, koppar, mässing eller galvaniserad stålplåt.
Huvudmaterial: Koppar
Ingående material: Aluminium
Temperatur (°C): 0 - 1
Tryckklass (PN): 60
All installation av vårt sortiment skall utföras av en utbildad yrkesman och som uppfyller de branschkrav som respektive som område ställer.
