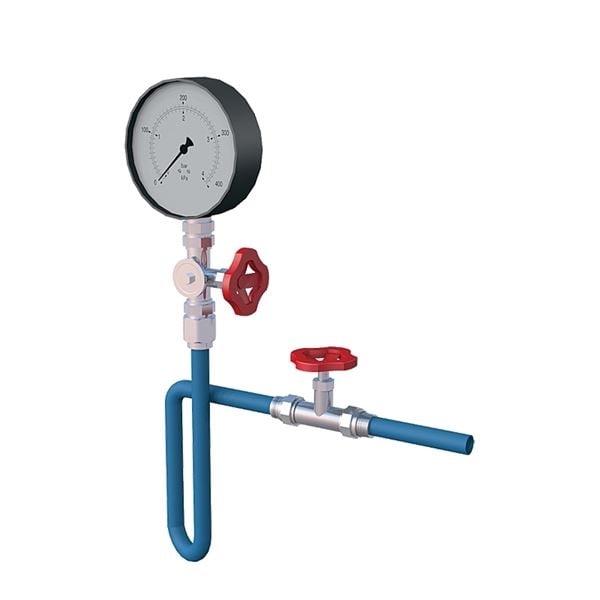

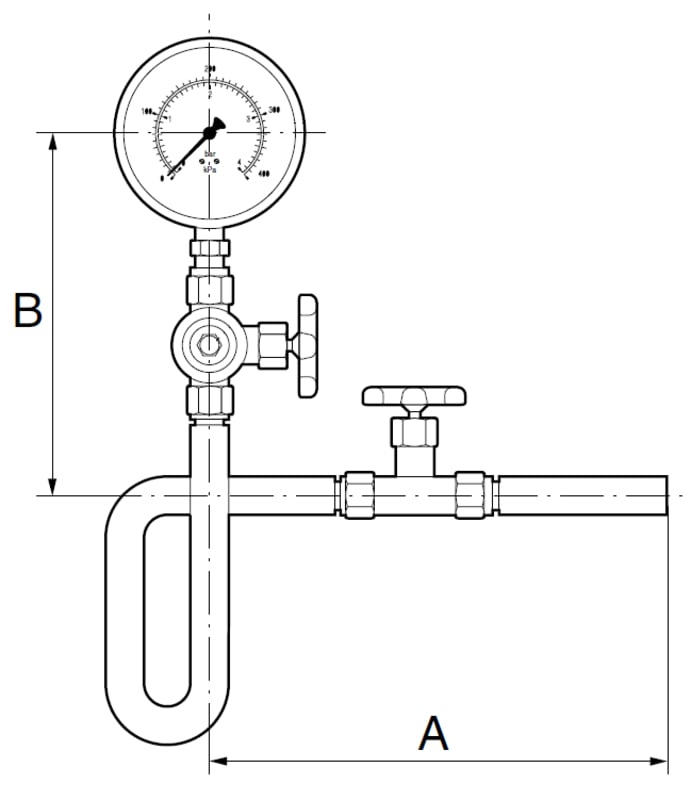

Tryckmätarsats, armatur rostfritt stål, vattensäcksrör i stål, PN 160. Tryckmätare med husdiam. 160mm.
| Dimensionsområde (DN) | 10 |
|---|---|
| Tryckklass (PN) | 160 |
| Temperatur (°C) | 0 - 185 |
| Huvudmaterial | Stål |
| Artikelnummer | Utförande | Temperatur (°C) | Styrsignal | Matningsspänning | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 1805-10-10 | Visuell visning | -20 - 280 | 0 - 10 | 2024-09-27 | 5 800 SEK | ||||
| AT 1805-10-16 | Visuell visning | -20 - 280 | 0 - 16 | 2024-09-27 | 5 800 SEK |
För tryckmätning av i huvudsak varmt/kallt vatten, värme-/kylvatten, ånga samt neutrala vätskor och gaser.
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värdeTryckmätarsats AT180...., DN 10 (husdiameter .... mm)Graderad 0-.... bar
AFS 2016:1, 8 paragraf

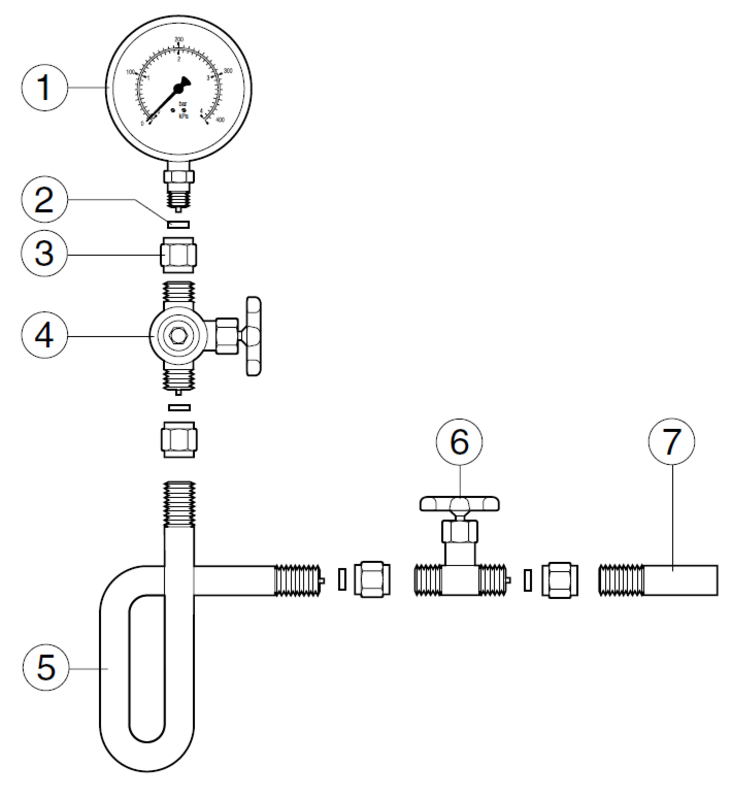

| Pos | Komponent | Material |
|---|---|---|
| 1 | Tryckmätare | Koppar |
| 2 | Kontrolltryckmätarventil | Rostfritt stål |
| 3 | Vattensäcksrör | Stål P265GH (1.0425) |
| 4 | Tryckmätarventil | Rostfritt stål |
| 5 | Svetsstuds | Stål P250GH (1.0460) |
| 6 | Anslutningsstycke | Rostfritt stål |
Dimensionsområde (DN): 10
Vid tryckmätning på ånga eller heta vätskor måste tryckmätaren skyddas mot hög temperatur. Temperaturen vid tryckmätaren får inte överstiga 50°C. För detta används lämpligen vattensäcksrör.
Tryckmätare på ångpannor eller andra tryckkärl, för vilka officiella föreskrifter gäller, ska förses med kontrolltryckmätarventil för anslutning av kontrolltryckmätare.
För att kunna åtgärda kontrolltryckmätarventilen under drift, bör enheten kompletteras med en tryckmätarventil.
OBS!Vid överhettad ånga erfordras ofta en längre rörslinga än ett vattensäcksrör för att tryckmätaren ej skall övertempereras.
Tryckmätarsatsen levereras förpackad och med monteringsanvisning.
Huvudmaterial: Stål
Ingående material: Rostfritt stål, Stål
Temperatur (°C): 0 - 185
Tryckklass (PN): 160
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011167 - Differenstryckmätare
BK04 kod: 20715 Temperatur och tryckmätare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Tryckmätarsatsen ska monteras så att god avläsning av tryckmätaren erhålles. Det är också viktigt, särskilt på lägre tryckområden, att satsen monteras så att tryckmätaren sitter vertikalt med tappen nedåt.
Svetsstutsen insvetsas horisontellt eller helst med lutning cirka 5 grader nedåt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lägre temperatur som följd.
