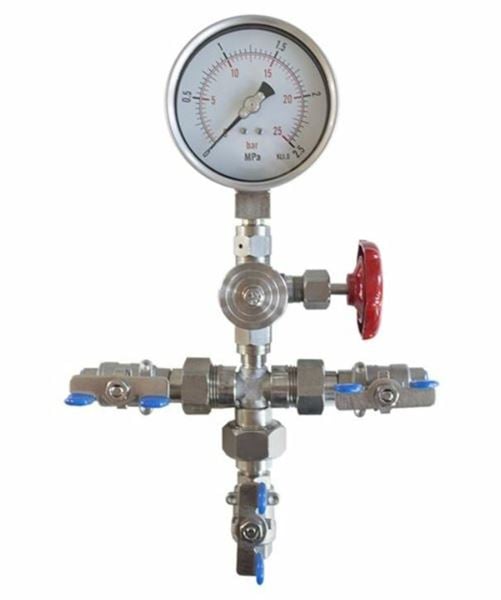

Differenstryckmätare AT 1812ASS

Differenstryckmätning i rostfritt stål, över pumpgrupper, smutsfilter, stammar och kretsar.

Dimensionsområde (DN)10
Tryckklass (PN)16
Temperatur (°C)0 - 150
HuvudmaterialRostfritt stål

Varianter

Artikelnummer Utförande Temperatur (°C) Styrsignal Matningsspänning Mätområde Information om display Avs.datum Bruttopris Antal
AT 1812AR10-6 Visuell visning 0 - 150 0 - 6 Analog visning. 2024-10-21 11 600 SEK Beställningsvara
AT 1812AR10-10 Visuell visning 0 - 150 0 - 10 Analog visning. 2024-10-21 11 600 SEK Beställningsvara
AT 1812AR10-16 Visuell visning 0 - 150 0 - 16 Analog visning. 2024-10-21 11 600 SEK Beställningsvara
AT 1812AR10-6-4P Visuell visning 0 - 150 0 - 6 Analog visning. 2024-10-28 15 100 SEK Beställningsvara
AT 1812AR10-10-4P Visuell visning 0 - 150 0 - 10 Analog visning. 2024-10-28 15 100 SEK Beställningsvara
AT 1812AR10-4 0 - 150 2024-10-21 11 600 SEK Beställningsvara

Produktinformation

Användningsområde

För differenstryckmätning över pumpgrupper, smutsfilter, stammar och kretsar.

AMA-text

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde

Differenstrycksmätarsats Armatec AT 1812AR
Graderad 0-.... bar

Kvalitetsäkring

AFS 2016:1, 8 paragraf

Mått och vikt

Dimensionsområde (DN): 10

Funktion och konstruktion

AT 1812AR levereras som en enhet anpassad för tvåpunktsmätning, trepunktsmätning (3P) genom en extra kulventil med koppling samt fyrpunktsmätning (4P) med dubbla korsrör. Normalt är en av ventilerna öppen, varvid arbetstryck kan avläsas. Vid differenstryckmätning stängs ventilen på lågtryckssidan och trycket avläses. Därefter stängs ventilen på högtryckssidan och ventilen på lågtryckssidan öppnas, varefter trycket avläses. Tryckdifferensen är skillnaden mellan avläst hög- och lågtryck. Satserna finns med graderingar 0-2,5, 0-4, 0-10 och 0-16 bar. Manometer noggranhetsklass 1,0

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Rostfritt stål

Temperatur (°C): 0 - 150

Tryckklass (PN): 16

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011167 - Differenstryckmätare

BK04 kod: 20715 Temperatur och tryckmätare

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Horisontell

Tryckmätarsatsen skall monteras så att god avläsning av tryckmätaren erhålles. Det är också viktigt, särskilt på lägre tryckområden, att satsen monteras så att tryckmätaren sitter vertikalt med tappen nedåt.
