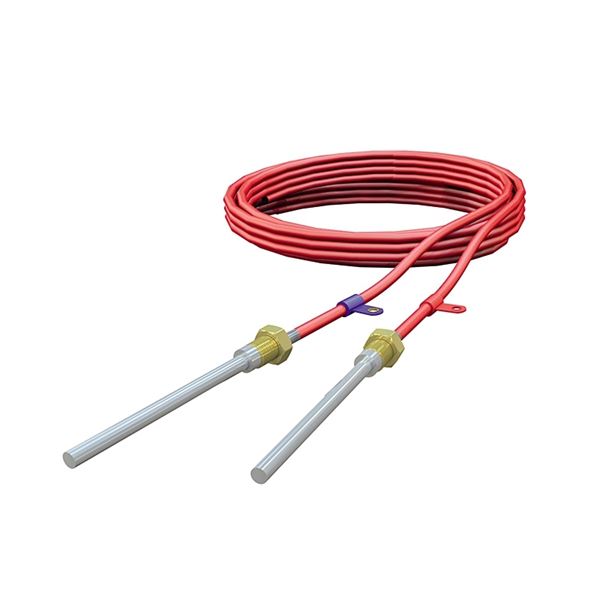

Temperaturgivare Pt500 för mätning av temperaturer för tillopp- respektive returledning i samband med energimätarutrustningar. Temperaturgivarna levereras parade. Dykrör levereras styckvis.
| Tryckklass (PN) | 25 |
|---|---|
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | Temperatur (°C) | Styrsignal | Matningsspänning | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 7276-150PT500AA | 0 - 150 | 2024-12-30 | 4 280 SEK | ||||||
| AT 7276-45PT500 | 0 - 150 | 2024-12-30 | 2 390 SEK | ||||||
| AT 7276-45PT500-10 | 0 - 150 | 2024-12-30 | 5 100 SEK | ||||||
| AT 7276-45PT500-5 | 0 - 150 | 2025-02-13 | 4 760 SEK |
För mätning av temperaturer för tillopp- respektive returledning i samband med energimätarutrustningar. Temperaturgivarna levereras parade.
Certifierad enl. PTB med godkännande nr 22.30/85.04 för montage i dykrör eller direkt i muff. Uttagen för kalibreringsbevis enl. Fjärrvärmeföreningens krav.

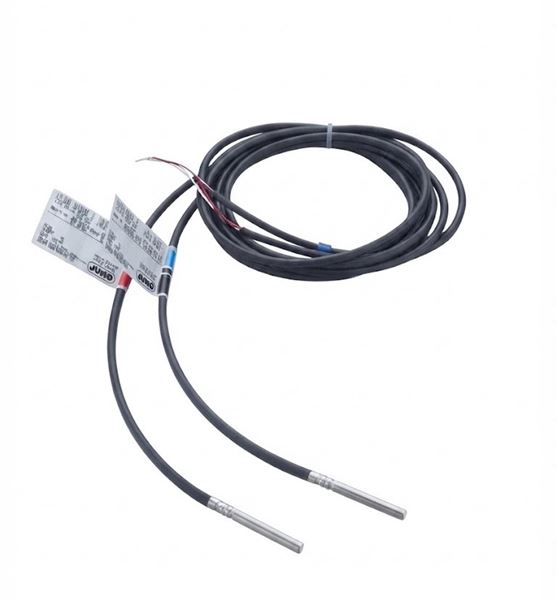

Märkning på produkt: Givarkablarna är märkta med röd respektive blå märkning för montage på tillopps- och returledning. Av typplåt framgår dessutom fabrikat, temperaturområde, PTB-godkännandenr, typ av givare samt tillverkningsnummer.
Byggvarubedömning: Undviks
BVB ID: 56695
SundaHus: D
Omfattas av anmälningsplikt enligt REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Motståndselement | |
| 2 | Skyddshylsa | Rostfritt stål |
| 3 | Förskruvning | Mässing |
| 4 | Anslutningskabel | Silikon |
| 5 | Dykrör | Rostfritt stål |
| 6 | Dykrör | Mässing |

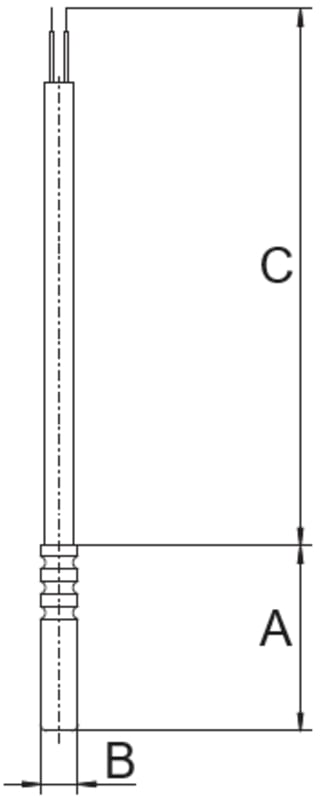

| Artikelnummer | 7276-150PT500AA | 7276-45PT500 | 7276-45PT500-10 | 7276-45PT500-5 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 150 | 45 | 45 | 45 | ||||||||||
| B | 6 | 5.2 | 5.2 | 5.2 | ||||||||||
| C | 2000 | 2000 | 10000 | 5000 | ||||||||||
| Mått i mm | ||||||||||||||
Temperaturgivarna är i utförande Pt 500, dvs. motstånd 500 Ohm vid 0°C. Olika temperaturer ger olika motståndstal. Pt 500-givare har därmed en högre upplösning på temperaturen samt en lägre energiförbrukning än exempelvis Pt 100-givare vid t.ex. batteridrift till ansluten mätutrustning.
Temperaturgivarna är även godkända att användas utan dykrör. Givarna levereras parade, med 2 m 2*0,35 mm² skärmad kabel. Avskärmningen är avsedd att skydda emot överinduktans utifrån.
Huvudmaterial: Rostfritt stål
Ingående material: Rostfritt stål
Temperatur (°C): 0 - 150
Tryckklass (PN): 25
Möjlig montageposition: Vertikal, Horisontell
Temperaturgivarna monteras tillsammans med dykrör i tillopps- och returledning enl. illustration.Vid förlängning av kablarna används mångtrådig signalkabel 2*0,75 mm² (förslag LiYCY). Det är viktigt att totala längden av de båda kablarna är lika. Man skall dock inte förlänga mer än upp till enl. nedan:
